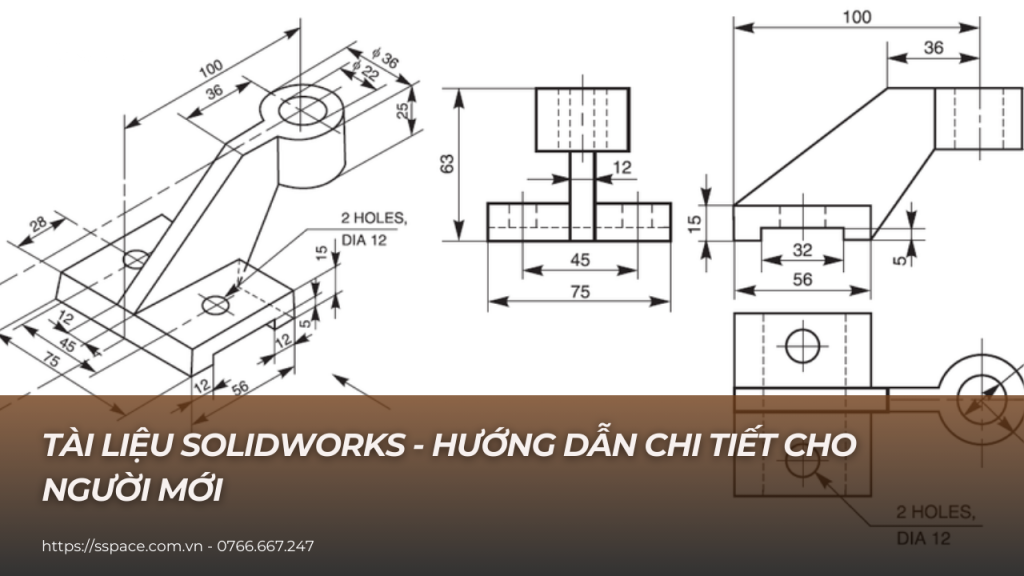

Tài liệu SOLIDWORKS- Hướng dẫn chi tiết cho người mới

Trong thế giới thiết kế cơ khí và kỹ thuật, phần mềm SOLIDWORKS đã trở thành một công cụ không thể thiếu giúp các kỹ sư và nhà thiết kế hiện đại tạo ra những sản phẩm sáng tạo và chất lượng. Để tối ưu hóa trải nghiệm của người dùng với phần mềm này, chúng tôi đã biên soạn bộ tài liệu SOLIDWORKS toàn diện nhằm hướng dẫn bạn từ những bước khởi đầu cho đến các tính năng nâng cao.

I. Giới thiệu về SOLIDWORKS

SOLIDWORKS là một phần mềm CAD (Computer-Aided Design) mạnh mẽ, được phát triển bởi Dassault Systèmes. Phần mềm này chủ yếu phục vụ cho việc thiết kế 3D và 2D, lắp ráp mô hình cũng như phân tích và kiểm tra tính khả thi của các sản phẩm trước khi đưa vào sản xuất. Sự phổ biến của SOLIDWORKS không chỉ nằm ở tính năng đa dạng mà còn ở giao diện người dùng thân thiện, dễ sử dụng.

Lịch sử phát triển của SOLIDWORKS

SOLIDWORKS được ra mắt lần đầu vào năm 1995 và nhanh chóng thu hút được sự chú ý của cộng đồng kỹ sư thiết kế. Phần mềm này đã trải qua nhiều phiên bản cập nhật, mang lại nhiều cải tiến đáng kể về hiệu suất và chức năng. Qua thời gian, SOLIDWORKS đã trở thành một trong những phần mềm CAD phổ biến nhất trên thị trường, với hàng triệu người dùng trên toàn thế giới.

Các ứng dụng của SOLIDWORKS trong ngành công nghiệp

SOLIDWORKS có thể được áp dụng trong nhiều lĩnh vực khác nhau như cơ khí, điện tử, kiến trúc, và thậm chí cả y tế. Với khả năng mô phỏng và phân tích tốt, phần mềm này giúp các nhà thiết kế tạo ra mô hình chính xác và đạt tiêu chuẩn chất lượng cao. Ngoài ra, SOLIDWORKS còn hỗ trợ người dùng trong việc tạo ra tài liệu kỹ thuật, quy trình sản xuất và quản lý dự án hiệu quả hơn.

Những tính năng nổi bật của SOLIDWORKS

Một số tính năng nổi bật của SOLIDWORKS bao gồm tạo mô hình 3D tích cực, lắp ráp thông minh, mô phỏng động lực học, và lập trình tự động. Những tính năng này không chỉ giúp đẩy nhanh quá trình thiết kế mà còn tăng cường khả năng hợp tác giữa các nhóm làm việc và giảm thiểu sai sót trong sản xuất.

II. Cài đặt và cấu hình SOLIDWORKS

Việc cài đặt và cấu hình SOLIDWORKS đúng cách là rất quan trọng để tận dụng tối đa khả năng của phần mềm này. Trong phần này, chúng ta sẽ cùng tìm hiểu quy trình cài đặt, các yêu cầu hệ thống và cách tối ưu cấu hình để có trải nghiệm sử dụng tốt nhất.

Yêu cầu hệ thống đối với SOLIDWORKS

Trước khi tiến hành cài đặt, người dùng cần đảm bảo rằng máy tính của mình đáp ứng đủ yêu cầu hệ thống của SOLIDWORKS. Điều này bao gồm các thông số như bộ vi xử lý, RAM, dung lượng ổ cứng, và card đồ họa. Việc lựa chọn linh kiện phù hợp sẽ giúp phần mềm hoạt động mượt mà hơn và giảm thiểu tình trạng lag hay treo máy.

Quy trình cài đặt SOLIDWORKS

Cài đặt SOLIDWORKS thường rất đơn giản và dễ thực hiện. Người dùng chỉ cần tải file cài đặt từ trang web chính thức của SOLIDWORKS và làm theo hướng dẫn từng bước. Trong quá trình cài đặt, bạn cũng có tùy chọn để cài đặt thêm các module mở rộng nhằm phục vụ nhu cầu thiết kế chuyên sâu hơn.

Cấu hình SOLIDWORKS sau khi cài đặt

Sau khi cài đặt xong, việc cấu hình phần mềm là cần thiết để nó phù hợp với nhu cầu sử dụng của bạn. Bạn có thể thiết lập các tùy chọn liên quan đến giao diện, chế độ xem, và các phím tắt để tiết kiệm thời gian trong quá trình làm việc. Sự tùy chỉnh này sẽ giúp bạn làm quen với SOLIDWORKS nhanh hơn và hiệu quả hơn trong các dự án thiết kế.

Hướng dẫn cài đặt phần mềm SOLIDWORKS bản quyền mới nhất tại đây : https://www.youtube.com/watch?v=yfDYkM5Ra1Q

III. Giao diện người dùng và các công cụ cơ bản

Giao diện người dùng của SOLIDWORKS được thiết kế rất trực quan, giúp người dùng mới dễ dàng làm quen. Trong phần này, chúng ta sẽ khám phá các thành phần chính của giao diện SOLIDWORKS và những công cụ cơ bản cần thiết cho người dùng.

Thành phần chính của giao diện

Giao diện SOLIDWORKS bao gồm nhiều thành phần như thanh công cụ, bảng điều khiển, khu vực làm việc chính, và thanh trạng thái. Mỗi thành phần đều có vai trò riêng biệt, giúp người dùng nhanh chóng tìm kiếm và thao tác với các công cụ thiết kế.

Các công cụ cơ bản trong SOLIDWORKS

SOLIDWORKS cung cấp một loạt các công cụ cơ bản giúp người dùng tạo ra mô hình 3D một cách dễ dàng. Một số công cụ quan trọng bao gồm “Extrude”, “Revolve”, “Sweep”, và “Loft”. Những công cụ này cho phép người dùng tạo ra các hình khối cơ bản và phát triển chúng thành các mô hình phức tạp hơn.

Tùy chỉnh giao diện cho người dùng

Một trong những điểm mạnh của SOLIDWORKS là khả năng tùy chỉnh giao diện để phù hợp với phong cách làm việc của người dùng. Người dùng có thể di chuyển các thanh công cụ, thay đổi kích thước cửa sổ, và lưu các bố cục tùy chỉnh để tiện lợi hơn trong quá trình thiết kế.

IV. Tạo mô hình 3D đơn giản

Mô hình 3D là một trong những đặc trưng nổi bật của SOLIDWORKS. Trong phần này, chúng ta sẽ đi qua từng bước để tạo ra các mô hình 3D đơn giản và giải thích cách thức hoạt động của các công cụ trong phần mềm.

Bắt đầu với mô hình 3D

Để tạo mô hình 3D đầu tiên, bạn cần bắt đầu bằng việc chọn một mặt phẳng làm nền tảng. Bạn có thể chọn mặt phẳng XY, XZ hoặc YZ tùy thuộc vào hình dạng mà bạn muốn tạo. Sau khi chọn mặt phẳng, bạn có thể sử dụng công cụ vẽ để tạo ra hình dạng cơ bản như hình chữ nhật, hình tròn, hoặc đường cong.

Sử dụng công cụ Extrude

Công cụ “Extrude” là một trong những công cụ cơ bản nhất nhưng rất hữu ích trong quá trình tạo mô hình 3D. Công cụ này cho phép bạn kéo dài hoặc nén một hình 2D thành một hình 3D bằng cách xác định chiều cao hoặc độ dày. Khi sử dụng Extrude, bạn có thể dễ dàng tạo ra các hình khối như hộp, cột, hoặc ống.

Kết hợp các hình khối

Khi đã có các hình khối cơ bản, bạn có thể kết hợp chúng lại với nhau để tạo ra các mô hình phức tạp hơn. Bạn có thể sử dụng các công cụ như “Union”, “Subtract” và “Intersect” để thực hiện việc này. Sự kết hợp linh hoạt giữa các hình khối sẽ giúp bạn tạo ra các sản phẩm độc đáo và sáng tạo.

V. Các tính năng nâng cao trong SOLIDWORKS

Sau khi đã quen thuộc với các công cụ cơ bản, bạn có thể khám phá thêm các tính năng nâng cao trong SOLIDWORKS để tăng cường khả năng thiết kế của mình. Phần này sẽ giúp bạn hiểu rõ hơn về các tính năng mạnh mẽ và cách áp dụng chúng trong quá trình làm việc.

Mô phỏng và phân tích trong SOLIDWORKS

SOLIDWORKS không chỉ giúp bạn thiết kế mà còn hỗ trợ mô phỏng và phân tích các sản phẩm trước khi đưa vào sản xuất. Bạn có thể sử dụng các công cụ như SOLIDWORKS Simulation để kiểm tra tính bền vững, độ bền và các yếu tố khác của mô hình. Điều này giúp bạn phát hiện các vấn đề tiềm ẩn ngay từ giai đoạn thiết kế.

Tính năng lắp ráp thông minh

Tính năng “Smart Assembly” trong SOLIDWORKS cho phép người dùng dễ dàng lắp ráp các bộ phận khác nhau lại với nhau mà không gặp khó khăn. Phần mềm này tự động nhận diện các mối liên kết và hướng dẫn người dùng cách lắp ghép đúng cách. Điều này không chỉ tiết kiệm thời gian mà còn đảm bảo tính chính xác trong quá trình lắp ráp.

Tạo tài liệu kỹ thuật tự động

SOLIDWORKS giúp bạn tạo ra các tài liệu kỹ thuật một cách tự động. Bạn có thể dễ dàng xuất ra các bản vẽ 2D từ mô hình 3D và tinh chỉnh các thông số như tỷ lệ, ký hiệu, và kích thước. Tính năng này cực kỳ hữu ích khi bạn cần gửi tài liệu cho nhà sản xuất hoặc khách hàng.

VI. Kỹ thuật lắp ráp và phân tích mô hình

Kỹ thuật lắp ráp và phân tích là một phần quan trọng trong quá trình thiết kế sản phẩm. Trong phần này, chúng ta sẽ tìm hiểu cách thực hiện lắp ráp các bộ phận trong SOLIDWORKS và phương pháp phân tích mô hình.

Nguyên tắc lắp ráp trong SOLIDWORKS

Khi lắp ráp một mô hình, người dùng cần chú ý đến các nguyên tắc cơ bản như kênh, trục, và khớp nối. SOLIDWORKS cung cấp nhiều loại khớp nối khác nhau như “Coincident”, “Parallel” và “Perpendicular” để bạn có thể dễ dàng kết nối các bộ phận với nhau.

Thực hiện phân tích mô hình

Phân tích mô hình giúp bạn đánh giá tính khả thi của sản phẩm trong điều kiện thực tế. Sử dụng công cụ SOLIDWORKS Simulation, bạn có thể kiểm tra các yếu tố như độ bền, chịu lực, và khả năng chống va đập. Đây là bước quan trọng trước khi sản phẩm được sản xuất hàng loạt, giúp tiết kiệm thời gian và chi phí.

Tối ưu hóa mô hình thiết kế

Sau khi đã hoàn tất việc lắp ráp và phân tích, bạn có thể tiến hành tối ưu hóa mô hình thiết kế. SOLIDWORKS cho phép bạn điều chỉnh kích thước, hình dáng và vật liệu của sản phẩm để đảm bảo tính năng và hiệu suất cao nhất. Việc tối ưu hóa này có thể ảnh hưởng lớn đến chi phí sản xuất và độ bền của sản phẩm cuối cùng.

VII. Các mẹo và thủ thuật để tối ưu hóa quy trình thiết kế

Để nâng cao hiệu quả trong quá trình thiết kế, việc biết và áp dụng một số mẹo và thủ thuật trong SOLIDWORKS là rất cần thiết. Trong phần này, chúng tôi sẽ chia sẻ một số bí quyết giúp bạn tiết kiệm thời gian và cải thiện chất lượng thiết kế.

Sử dụng phím tắt hiệu quả

Sử dụng phím tắt trong SOLIDWORKS có thể giúp bạn tiết kiệm rất nhiều thời gian trong quá trình làm việc. Bạn có thể tùy chỉnh phím tắt cho các công cụ mà bạn thường xuyên sử dụng, giúp việc thao tác trở nên nhanh chóng và thuận tiện hơn.

Tạo thư viện các bộ phận và thiết kế

Việc tạo ra một thư viện các bộ phận và thiết kế đã hoàn thành sẽ giúp bạn dễ dàng tái sử dụng trong các dự án tiếp theo. SOLIDWORKS cho phép bạn lưu trữ các mô hình, bản vẽ và tài liệu kỹ thuật, giúp bạn truy cập nhanh chóng mà không mất thời gian tìm kiếm.

Khám phá các plugin và add-on

Có rất nhiều plugin và add-on dành cho SOLIDWORKS có thể giúp bạn tối ưu hóa quy trình thiết kế. Những công cụ bổ sung này thường cung cấp các tính năng mạnh mẽ giúp bạn thực hiện các nhiệm vụ cụ thể một cách dễ dàng hơn. Hãy thử nghiệm và tìm ra những công cụ phù hợp nhất với nhu cầu của bạn.

VIII. Tài nguyên học tập bổ sung và cộng đồng hỗ trợ

Việc tự học SOLIDWORKS có thể gặp nhiều thách thức, đặc biệt là nếu bạn là người mới. Tuy nhiên, có rất nhiều tài nguyên học tập và cộng đồng hỗ trợ sẵn có để giúp bạn vượt qua những khó khăn này.

Các khóa học trực tuyến về SOLIDWORKS

Có nhiều nền tảng học trực tuyến cung cấp khóa học chuyên sâu về SOLIDWORKS. Bạn có thể tìm thấy các video hướng dẫn, bài giảng và bài tập thực hành để nâng cao kỹ năng thiết kế của mình. Một số nền tảng nổi tiếng bao gồm Coursera, Udemy và LinkedIn Learning.

Tham khảo khóa học SOLIDWORKS Specialist, học SOLIDWORKS từ Cơ bản đến Nâng cao tại: https://sspace.com.vn/solidworks-specialist/

Tài liệu và sách hướng dẫn

Ngoài các khóa học trực tuyến, bạn cũng có thể tìm thấy nhiều tài liệu và sách hướng dẫn về SOLIDWORKS. Những tài liệu này thường chứa đựng các ví dụ cụ thể, kỹ thuật và mẹo hữu ích giúp bạn hiểu rõ hơn về cách sử dụng phần mềm này.

Nhận bộ tài liệu ôn thi chứng chỉ CSWA chính hãng biên soạn miễn phí tại: https://sspace.com.vn/tai-lieu-solidworks-cswa/

Tham gia cộng đồng SOLIDWORKS

Cộng đồng người dùng SOLIDWORKS rất lớn và năng động. Bạn có thể tham gia các diễn đàn, nhóm Facebook, hoặc các hội thảo trực tuyến để trao đổi ý tưởng, hỏi đáp và chia sẻ kinh nghiệm với những người cùng sở thích. Đây là nơi tuyệt vời để học hỏi và kết nối với những người có kinh nghiệm trong lĩnh vực thiết kế.

Tham gia nhóm zalo cộng đồng cơ khí để học tập và chia sẻ tại đây: https://zalo.me/g/jnoaeu738

IX. Kết luận

SOLIDWORKS là một công cụ mạnh mẽ giúp người dùng thiết kế, mô phỏng và phân tích sản phẩm một cách dễ dàng và hiệu quả. Qua bài viết này, chúng tôi hy vọng bạn đã có cái nhìn tổng quan về phần mềm cũng như các tính năng nổi bật của nó. Với bộ tài liệu SOLIDWORKS mà chúng tôi đã cung cấp, hy vọng bạn sẽ tự tin hơn khi bắt đầu hành trình thiết kế của mình. Hãy khám phá và sáng tạo không ngừng với SOLIDWORKS!
