Khung máy in 3D – Những điều cần biết và ứng dụng trong công nghiệp

Khung máy in 3D là bộ phận cốt lõi quyết định độ ổn định, độ chính xác và tuổi thọ của toàn bộ hệ thống in. Dù bạn sử dụng máy in 3D cho mục đích học tập, nghiên cứu hay sản xuất, việc hiểu rõ cấu trúc và đặc điểm của khung máy sẽ giúp tối ưu chất lượng bản in, giảm lỗi và tiết kiệm đáng kể thời gian – chi phí vận hành.

I. Tổng quan về khung máy in 3D

Khung máy in 3D đóng vai trò như “bộ xương sống” của thiết bị, nơi liên kết và cố định toàn bộ linh kiện: trục chuyển động, động cơ, đầu in, bàn in và hệ thống truyền động. Một khung máy được thiết kế tốt sẽ đảm bảo các chuyển động chính xác, hạn chế rung lắc và giữ sai số ở mức thấp nhất trong suốt quá trình in.

Không chỉ mang ý nghĩa cơ khí, khung máy in 3D còn là nền tảng cho sự mở rộng và nâng cấp. Khi công nghệ in 3D phát triển nhanh, các thiết kế khung máy ngày càng được tối ưu để vừa chắc chắn, vừa linh hoạt trong lắp ráp và tùy biến.

Đặc điểm kỹ thuật của khung máy in 3D

Khung máy in 3D thường có những đặc điểm sau:

• Độ cứng vững cao: hạn chế biến dạng khi máy hoạt động liên tục

• Khả năng chịu tải tốt: đảm bảo đầu in và trục chuyển động luôn ổn định

• Vật liệu phổ biến: nhôm định hình, thép sơn tĩnh điện hoặc nhựa kỹ thuật cứng

• Thiết kế module: thuận tiện cho lắp ráp, bảo trì và nâng cấp

Một khung máy chắc chắn giúp máy in hoạt động êm ái hơn, đồng thời nâng cao đáng kể độ chính xác của từng lớp in.

Tầm quan trọng của khung máy trong quá trình in 3D

Khung máy ảnh hưởng trực tiếp đến:

• Độ chính xác kích thước sản phẩm

• Độ mịn bề mặt bản in

• Khả năng lặp lại giữa các lần in

• Tuổi thọ linh kiện cơ khí

Nếu khung máy yếu hoặc lắp ráp không chuẩn, rung động nhỏ cũng có thể gây lệch lớp, ghosting hoặc sai số hình học – đặc biệt rõ rệt khi in tốc độ cao.

Xu hướng phát triển khung máy in 3D trong tương lai

Trong thời gian tới, khung máy in 3D sẽ tiếp tục được cải tiến theo các hướng:

• Sử dụng vật liệu nhẹ nhưng cứng hơn

• Thiết kế tối ưu chống rung cho in tốc độ cao

• Khung dạng module thông minh, dễ mở rộng

• Kết hợp thiết kế cơ khí với tối ưu phần mềm điều khiển

Những xu hướng này giúp máy in 3D ngày càng tiệm cận yêu cầu sản xuất công nghiệp.

II. Các loại khung máy in 3D phổ biến hiện nay

Tùy theo cấu trúc chuyển động và mục đích sử dụng, khung máy in 3D được chia thành nhiều loại khác nhau. Mỗi loại có ưu – nhược điểm riêng, phù hợp với từng nhu cầu cụ thể.

1. Khung máy in 3D kiểu Cartesian

Đây là loại khung phổ biến nhất, sử dụng ba trục X – Y – Z độc lập.

Ưu điểm:

• Độ chính xác cao

• Dễ hiểu, dễ căn chỉnh

• Phổ biến, nhiều linh kiện thay thế

Nhược điểm:

• Cấu trúc tương đối cồng kềnh

• Khó tối ưu tốc độ cao do khối lượng chuyển động lớn

Khung Cartesian thường xuất hiện trên các máy in 3D phổ thông và giáo dục.

2. Khung máy in 3D kiểu CoreXY

Khung CoreXY sử dụng hệ thống dây đai chéo để di chuyển đầu in trên mặt phẳng XY.

Ưu điểm:

• Chuyển động nhanh, mượt

• Giảm khối lượng chuyển động

• Phù hợp in tốc độ cao

Nhược điểm:

• Cơ cấu dây đai phức tạp

• Yêu cầu căn chỉnh chính xác

CoreXY rất được ưa chuộng trong các máy in 3D hiệu suất cao và bán công nghiệp.

3. Khung máy in 3D kiểu Delta

Khung Delta có thiết kế 3 tay đòn song song, thường dạng tháp đứng.

Ưu điểm:

• Tốc độ in rất nhanh

• Chuyển động mượt, ấn tượng

• Phù hợp mô hình cao, dạng tròn

Nhược điểm:

• Căn chỉnh phức tạp

• Yêu cầu kỹ thuật cao khi hiệu chuẩn

Khung Delta thường được dùng cho nghiên cứu, trình diễn hoặc sản xuất tốc độ cao.

Bảng so sánh nhanh các loại khung máy in 3D

Khung máy in 3D là yếu tố nền tảng ảnh hưởng trực tiếp đến chất lượng và hiệu suất in. Việc lựa chọn đúng loại khung – phù hợp với mục đích sử dụng – sẽ giúp bạn khai thác tối đa khả năng của máy in 3D, đồng thời giảm lỗi và chi phí vận hành về lâu dài.

III. Chọn lựa vật liệu cho khung máy

Trong cấu trúc khung máy in 3D, vật liệu chế tạo đóng vai trò then chốt, ảnh hưởng trực tiếp đến độ cứng vững, khả năng chống rung, tuổi thọ máy cũng như chi phí đầu tư. Việc lựa chọn đúng vật liệu không chỉ giúp máy hoạt động ổn định hơn mà còn tối ưu hiệu suất in và phù hợp với mục đích sử dụng dài hạn.

Hiện nay, ba nhóm vật liệu được sử dụng phổ biến nhất cho khung máy in 3D gồm nhôm, thép và nhựa cứng. Mỗi loại đều có ưu – nhược điểm riêng, phù hợp với từng phân khúc và nhu cầu khác nhau.

1. Khung máy in 3D bằng nhôm

Nhôm, đặc biệt là nhôm định hình, là lựa chọn rất phổ biến trong các dòng máy in 3D từ phổ thông đến bán công nghiệp.

Ưu điểm nổi bật:

• Trọng lượng nhẹ, dễ vận chuyển và lắp ráp

• Chống ăn mòn tốt, phù hợp môi trường làm việc lâu dài

• Dễ gia công, linh hoạt trong thiết kế module

• Khả năng dẫn nhiệt tốt, giúp hệ thống ổn định hơn khi in liên tục

Nhờ các ưu điểm này, khung nhôm mang lại sự cân bằng tốt giữa độ bền – độ chính xác – chi phí, rất phù hợp cho máy in 3D FDM và CoreXY.

Hạn chế cần lưu ý:
Nếu thiết kế khung không đủ dày hoặc liên kết không chặt, nhôm có thể thiếu độ cứng khi in tốc độ cao hoặc kích thước lớn. Vì vậy, việc tối ưu tiết diện và điểm liên kết là yếu tố then chốt.

2. Khung máy in 3D bằng thép

Thép thường xuất hiện trên các dòng máy in 3D công nghiệp hoặc hệ thống in khổ lớn, nơi yêu cầu độ ổn định cực cao.

Ưu điểm nổi bật:

• Độ cứng và khả năng chịu lực rất lớn

• Hạn chế rung động tối đa khi máy vận hành liên tục

• Phù hợp môi trường sản xuất nặng, in tốc độ cao

Khung thép giúp duy trì độ chính xác lâu dài, đặc biệt khi in các chi tiết lớn hoặc cần độ lặp cao trong sản xuất hàng loạt.

Nhược điểm:

• Trọng lượng nặng, khó di chuyển

• Chi phí gia công cao hơn

• Có nguy cơ gỉ sét nếu không được xử lý bề mặt và bảo trì đúng cách

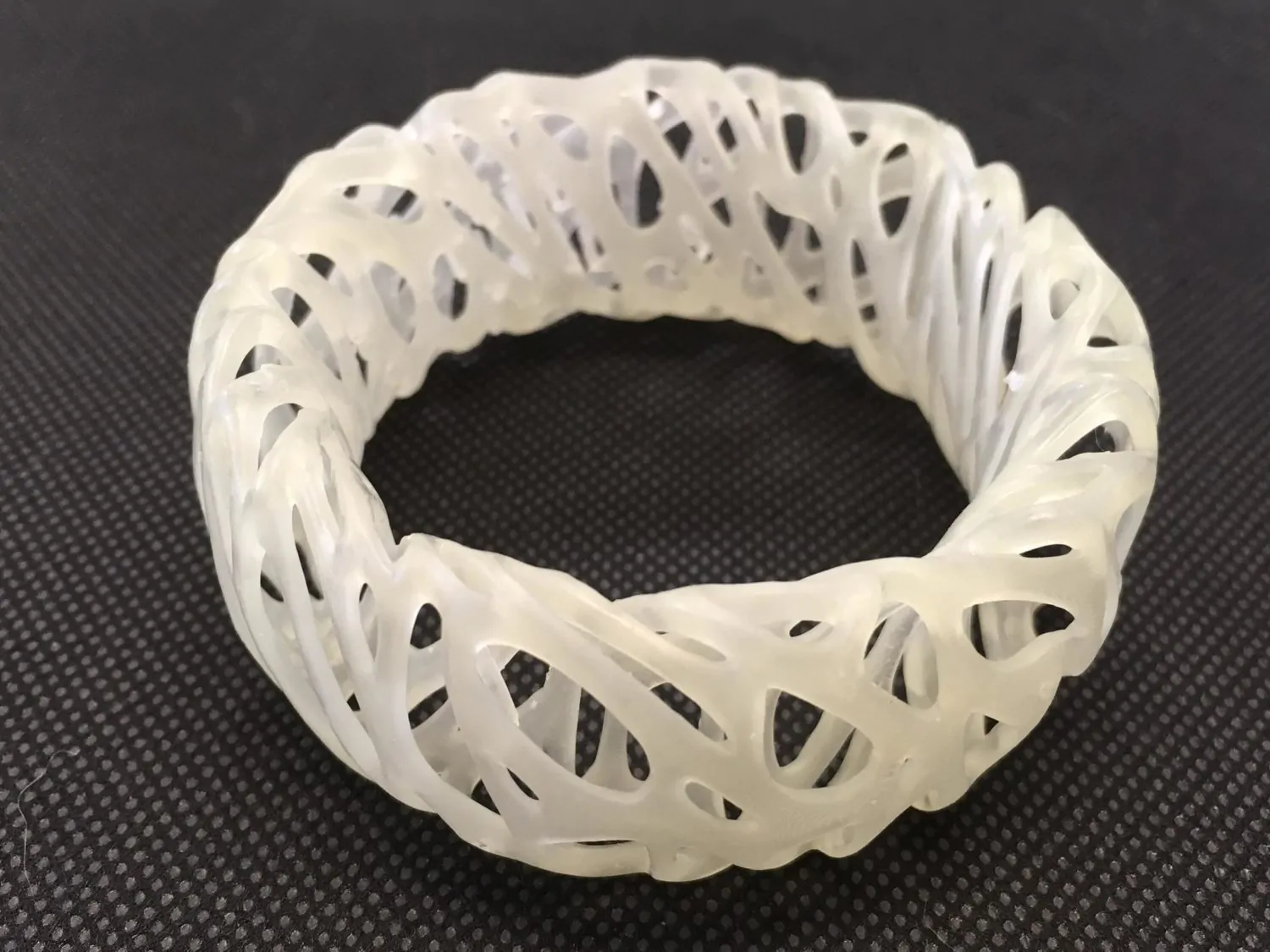

3. Khung máy in 3D bằng nhựa cứng

Nhựa cứng (ABS, composite, hoặc nhựa kỹ thuật) thường được sử dụng cho máy in 3D mini, máy DIY hoặc mục đích giáo dục.

Ưu điểm nổi bật:

• Trọng lượng nhẹ

• Giá thành thấp

• Dễ tạo hình, linh hoạt trong thiết kế

Khung nhựa phù hợp với các máy in kích thước nhỏ, không yêu cầu độ cứng cao và tải trọng lớn.

Hạn chế:

• Độ bền và khả năng chịu lực thấp hơn nhôm và thép

• Dễ biến dạng khi in lâu hoặc ở nhiệt độ cao

• Không phù hợp cho in công nghiệp hoặc tốc độ cao

4. Nên chọn vật liệu nào cho khung máy in 3D?

Việc lựa chọn vật liệu cho khung máy in 3D cần dựa trên nhiều yếu tố:

• Mục đích sử dụng: học tập, DIY, sản xuất hay công nghiệp

• Kích thước và tốc độ in

• Ngân sách đầu tư

• Yêu cầu về độ chính xác và độ bền lâu dài

IV. Quy trình lắp ráp khung máy in 3D

Lắp ráp khung máy in 3D là một bước quan trọng trong quy trình sản xuất. Một khung máy được lắp ráp chính xác không chỉ giúp máy hoạt động hiệu quả mà còn đảm bảo rằng sản phẩm in ra đạt chất lượng tốt nhất.

Khi tiến hành lắp ráp, có một số điều bạn cần lưu ý để đảm bảo mọi thứ được thực hiện đúng cách. Dưới đây là quy trình tổng quát cho việc lắp ráp khung máy in 3D.

Chuẩn bị các linh kiện

Trước khi bắt đầu lắp ráp, bạn cần chuẩn bị tất cả các linh kiện cần thiết. Điều này bao gồm các thanh nhôm hoặc thép, ốc vít, bu lông, và các bộ phận điện tử như động cơ và bo mạch.

Hãy chắc chắn rằng tất cả các bộ phận đã được kiểm tra và không bị hỏng hóc. Việc chuẩn bị đầy đủ sẽ giúp bạn tiết kiệm thời gian và tránh gặp phải các vấn đề không đáng có trong quá trình lắp ráp.

Bố trí các thành phần

Bước tiếp theo là bố trí các thành phần theo sơ đồ lắp ráp. Bạn có thể tham khảo hướng dẫn từ nhà sản xuất hoặc các tài liệu trực tuyến để biết cách bố trí chính xác.

Hãy nhớ rằng việc bố trí đúng sẽ ảnh hưởng lớn đến khả năng hoạt động của máy in. Một khung máy được lắp ráp không đúng cách có thể dẫn đến việc máy hoạt động kém hoặc thậm chí không hoạt động.

Lắp ráp từng phần

Sau khi đã bố trí xong, bước tiếp theo là lắp ráp từng phần của khung máy. Hãy bắt đầu từ phần dưới cùng và tiến dần lên trên. Sử dụng ốc vít và bu lông để cố định các bộ phận với nhau.

Nếu bạn gặp phải khó khăn trong quá trình lắp ráp, đừng ngần ngại tham khảo thêm các tài liệu hoặc video hướng dẫn. Việc lắp ráp chính xác là rất quan trọng để đảm bảo rằng máy hoạt động hiệu quả.

Kiểm tra và điều chỉnh

Sau khi lắp ráp xong, bạn cần kiểm tra tất cả các bộ phận để đảm bảo rằng mọi thứ hoạt động chính xác. Kiểm tra các kết nối điện và chắc chắn rằng không có bộ phận nào bị lỏng lẻo.

Nếu phát hiện ra bất kỳ vấn đề nào, hãy điều chỉnh ngay lập tức để đảm bảo rằng khung máy hoạt động ổn định. Một khung máy được lắp ráp chính xác sẽ cải thiện hiệu suất in và giúp đạt được sản phẩm chất lượng tốt nhất.

V. Tối ưu hóa thiết kế khung máy in 3D

Tối ưu hóa thiết kế khung máy in 3D là một quá trình cần thiết để đảm bảo rằng máy hoạt động hiệu quả và sản phẩm in ra đạt chất lượng cao nhất. Có nhiều yếu tố cần xem xét khi tối ưu hóa thiết kế khung máy, bao gồm cấu trúc, vật liệu và vị trí lắp ráp.

Cấu trúc khung máy

Một trong những yếu tố quan trọng nhất khi tối ưu hóa thiết kế khung máy là cấu trúc của nó. Khung máy cần phải có thiết kế chắc chắn nhưng vẫn phải giữ được tính nhẹ nhàng để dễ dàng trong quá trình di chuyển.

Việc thiết kế khung máy với những thanh chéo hoặc gia cố ở các vị trí quan trọng có thể giúp tăng cường độ bền mà không làm tăng trọng lượng quá nhiều. Từ đó, máy sẽ hoạt động ổn định hơn và giảm thiểu rung lắc trong quá trình in.

Vật liệu sử dụng

Lựa chọn vật liệu cũng đóng vai trò quan trọng trong việc tối ưu hóa thiết kế khung máy. Vật liệu nhẹ như nhôm có thể giúp giảm trọng lượng của khung, trong khi vật liệu cứng như thép giúp tăng cường độ bền.

Các nhà thiết kế nên cân nhắc việc sử dụng các vật liệu kết hợp để khai thác tối đa những ưu điểm mà chúng mang lại. Ví dụ, sử dụng nhôm cho các phần bên ngoài và thép cho các phần chịu lực có thể là một giải pháp hợp lý.

Tính toán và mô phỏng

Trước khi tiến hành sản xuất thực tế, việc tính toán và mô phỏng thiết kế là rất quan trọng. Sử dụng phần mềm CAD (Computer Aided Design) để mô phỏng các yếu tố như lực tác động, nhiệt độ và độ bền có thể giúp nhận diện sớm các vấn đề có thể xảy ra.

Việc mô phỏng cũng giúp tiết kiệm thời gian và chi phí, vì bạn có thể thử nghiệm nhiều thiết kế khác nhau trước khi tiến hành sản xuất thực tế.

Thử nghiệm và điều chỉnh

Cuối cùng, sau khi hoàn thành thiết kế, việc thử nghiệm là bước không thể thiếu. Tiến hành in thử một số mẫu để đánh giá chất lượng và hiệu suất của máy.

Nếu phát hiện ra vấn đề nào, hãy điều chỉnh thiết kế ngay lập tức. Quá trình tối ưu hóa có thể kéo dài và yêu cầu nhiều lần thử nghiệm, nhưng đây là bước quan trọng để đảm bảo rằng khung máy đạt tiêu chuẩn cao nhất.

VI. Ứng dụng của khung máy in 3D trong sản xuất

Khung máy in 3D không chỉ là một phần của máy in mà còn là một công cụ hữu ích trong nhiều lĩnh vực sản xuất khác nhau. Sử dụng khung máy in 3D có thể mang lại nhiều lợi ích, từ tiết kiệm thời gian cho đến cải thiện chất lượng sản phẩm.

Những ứng dụng này không chỉ giới hạn ở việc in 3D mà còn mở rộng ra nhiều lĩnh vực khác nhau, thúc đẩy sự phát triển của công nghiệp.

Trong ngành chế tạo

Trong ngành chế tạo, khung máy in 3D được sử dụng để sản xuất các linh kiện phức tạp mà không thể thực hiện bằng các phương pháp truyền thống. Việc sử dụng máy in 3D giúp giảm thiểu sự lãng phí nguyên liệu và thời gian sản xuất.

Chẳng hạn, trong ngành ô tô, nhiều công ty đã bắt đầu sử dụng máy in 3D để sản xuất các bộ phận, giúp tiết kiệm chi phí và thời gian sản xuất. Khung máy in 3D cho phép họ tạo ra các mẫu thử nghiệm nhanh chóng, từ đó đưa ra quyết định sản xuất chính xác hơn.

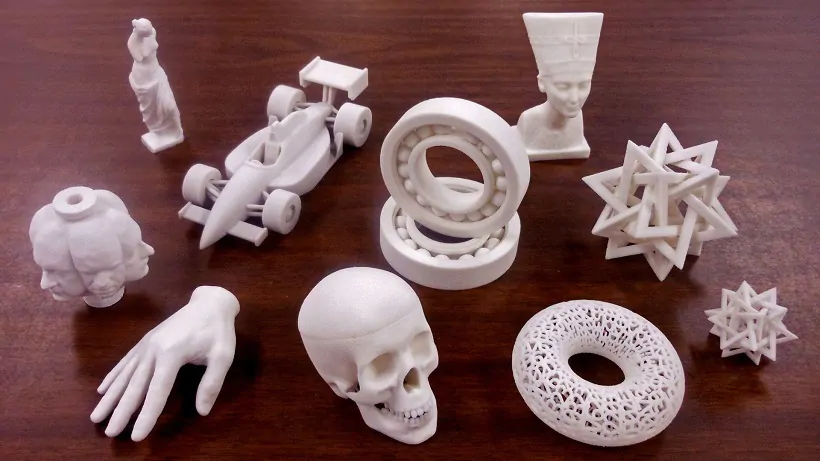

Trong ngành y tế

Ngành y tế cũng đang tận dụng những ưu điểm của khung máy in 3D để sản xuất các thiết bị y tế. Nhờ vào khả năng tạo ra các mô hình chính xác, máy in 3D có thể giúp bác sĩ trong việc lên kế hoạch phẫu thuật hay sản xuất các bộ phận giả.

Việc sử dụng khung máy in 3D trong y tế không chỉ giúp nâng cao chất lượng dịch vụ mà còn tiết kiệm chi phí cho bệnh viện. Điều này có thể mang lại lợi ích to lớn cho bệnh nhân và hệ thống y tế nói chung.

Ngành kiến trúc và xây dựng

Trong lĩnh vực kiến trúc và xây dựng, khung máy in 3D cũng đang được áp dụng rộng rãi. Công nghệ này cho phép thiết kế các mô hình kiến trúc phức tạp mà không tốn nhiều thời gian và công sức.

Khung máy in 3D giúp kiến trúc sư dễ dàng tạo ra các mô hình 3D để trình bày ý tưởng của mình. Không chỉ vậy, việc sử dụng máy in 3D trong xây dựng cũng có thể giảm thiểu sự lãng phí và tăng hiệu quả trong quy trình thi công.

Các lĩnh vực khác

Ngoài ra, khung máy in 3D còn có thể được áp dụng trong nhiều lĩnh vực khác như sản xuất đồ chơi, trang sức hay các sản phẩm thủ công mỹ nghệ. Sự linh hoạt trong thiết kế và sản xuất giúp người sáng tạo dễ dàng hiện thực hóa ý tưởng của mình mà không gặp phải nhiều rào cản.

Với sự phát triển não bộ của công nghệ in 3D, chúng ta có thể kỳ vọng rằng khung máy in 3D sẽ ngày càng trở nên phổ biến hơn và được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau.

VII. Những lưu ý khi sử dụng khung máy in 3D

Khi sử dụng khung máy in 3D, có một số điều bạn cần lưu ý để đảm bảo quá trình in diễn ra thuận lợi và đạt chất lượng cao nhất. Những lưu ý này không chỉ giúp bạn tối ưu hóa quy trình mà còn bảo vệ máy và sản phẩm in.

Kiểm tra định kỳ

Để đảm bảo rằng máy in hoạt động ổn định, việc kiểm tra định kỳ các bộ phận là rất cần thiết. Hãy chắc chắn rằng các ốc vít và bu lông được siết chặt, tránh tình trạng lỏng lẻo có thể ảnh hưởng đến chất lượng sản phẩm in.

Ngoài ra, hãy kiểm tra các bộ phận điện tử như động cơ và bo mạch để đảm bảo rằng không có vấn đề gì xảy ra. Việc kiểm tra thường xuyên sẽ giúp bạn phát hiện sớm các vấn đề và xử lý kịp thời.

Bảo trì và vệ sinh

Bảo trì máy in là một phần không thể thiếu trong quy trình sử dụng. Hãy thường xuyên làm sạch các bộ phận của máy, đặc biệt là đầu in và khu vực xây dựng. Các mảnh vụn trong quá trình in có thể ảnh hưởng đến chất lượng sản phẩm.

Ngoài ra, hãy chắc chắn rằng các bộ phận của máy không bị gỉ sét hay hỏng hóc. Bất kỳ dấu hiệu nào của sự ăn mòn cũng cần được kiểm tra và thay thế ngay lập tức.

Chọn lựa chất liệu in

Việc chọn lựa chất liệu in cũng rất quan trọng. Không phải tất cả các loại filament đều phù hợp với mọi loại máy in. Hãy tìm hiểu kỹ về loại vật liệu mà máy của bạn có thể sử dụng tốt nhất.

Chất liệu kém chất lượng có thể dẫn đến sản phẩm in ra không đạt yêu cầu. Hãy luôn đầu tư vào các loại vật liệu chất lượng cao để đảm bảo rằng sản phẩm của bạn đạt tiêu chuẩn tốt nhất.

Đọc kỹ hướng dẫn sử dụng

Cuối cùng, hãy nhớ đọc kỹ hướng dẫn sử dụng của nhà sản xuất. Mỗi loại khung máy in 3D đều có những yêu cầu và đặc điểm riêng, vì vậy việc tuân thủ các hướng dẫn này là rất quan trọng.

Hướng dẫn sử dụng sẽ giúp bạn hiểu rõ cách vận hành máy và cách xử lý các vấn đề có thể phát sinh trong quá trình in. Hãy dành thời gian tìm hiểu và nghiên cứu để sử dụng máy một cách hiệu quả nhất.

VIII. Kết luận

Khung máy in 3D là một phần không thể thiếu trong quá trình sản xuất các sản phẩm ba chiều. Từ việc chọn lựa vật liệu, lắp ráp, tối ưu hóa thiết kế cho đến ứng dụng trong các lĩnh vực sản xuất, mỗi yếu tố đều có sự quan trọng riêng. Việc hiểu rõ về khung máy in 3D không chỉ giúp nâng cao chất lượng sản phẩm mà còn tạo ra những cơ hội mới cho sự phát triển trong ngành công nghiệp chế tạo.
