[TIPS & TRICKS] HƯỚNG DẪN CHUYỂN CHI TIẾT THƯ VIỆN TOOLBOX THÀNH DẠNG CHI TIẾT BÌNH THƯỜNG

Trong SOLIDWORKS, các chi tiết thuộc Toolbox mặc định (bu lông, đai ốc, ổ bi, vòng đệm…) đều ở trạng thái Read-only. Điều này có nghĩa là:

• Người dùng không thể chỉnh sửa và lưu vĩnh viễn

• Mọi thay đổi sẽ bị reset về mặc định khi khởi động lại phần mềm

Đây là cơ chế bảo vệ tiêu chuẩn của SOLIDWORKS nhằm đảm bảo tính đồng nhất của thư viện. Tuy nhiên, trong thực tế thiết kế, rất nhiều trường hợp cần tùy chỉnh chi tiết Toolbox theo tiêu chuẩn riêng của doanh nghiệp hoặc dự án.

Bài viết dưới đây sẽ hướng dẫn bạn chuyển chi tiết Toolbox thành chi tiết bình thường, có thể chỉnh sửa và lưu lại để tái sử dụng lâu dài.

Vì sao cần chuyển chi tiết Toolbox thành chi tiết thường?

Việc tách chi tiết khỏi Toolbox giúp bạn:

•  Tùy chỉnh hình học theo yêu cầu riêng

•  Thay đổi kích thước, thêm feature

•  Quản lý file độc lập, không phụ thuộc thư viện gốc

•  Phù hợp cho tiêu chuẩn nội bộ doanh nghiệp

• Bước 1: Khởi động SOLIDWORKS  chọn thẻ Design Library trên Taks panel.

Create Toolbox Part – 1

• Bước 2: Chọn Toolbox  chọn tiêu chuẩn và chi tiết mong muốn (VD: Ổ bi – Ball Bearings).

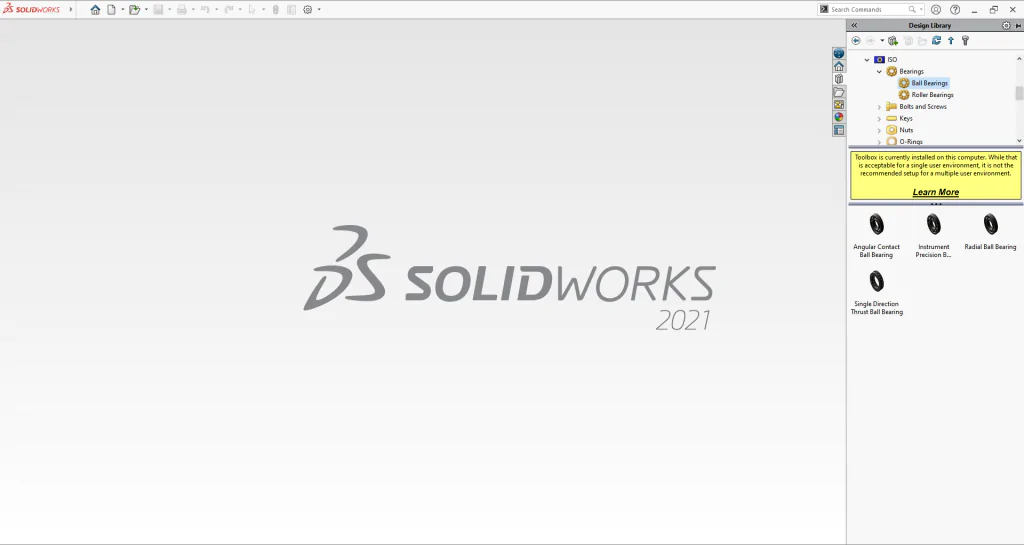

Create Toolbox Part – 2

• Bước 3: Click phải chuột vào chi tiết và chọn Create Part…

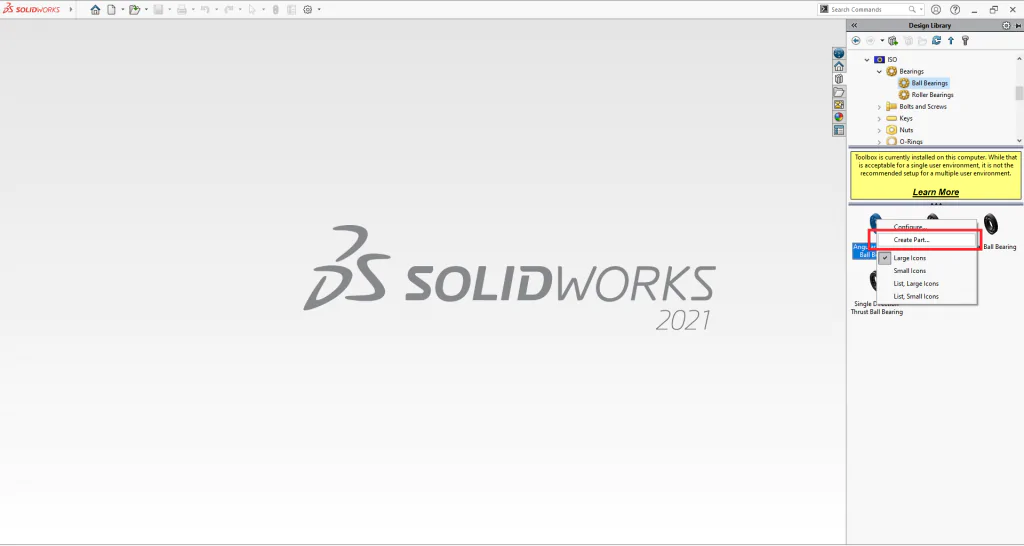

Create Toolbox Part – 3

• Bước 4: Thiết lập các thông số theo tiêu chuẩn kỹ thuật và nhu cầu của người thiết kế trên hộp thoại Configure Component.

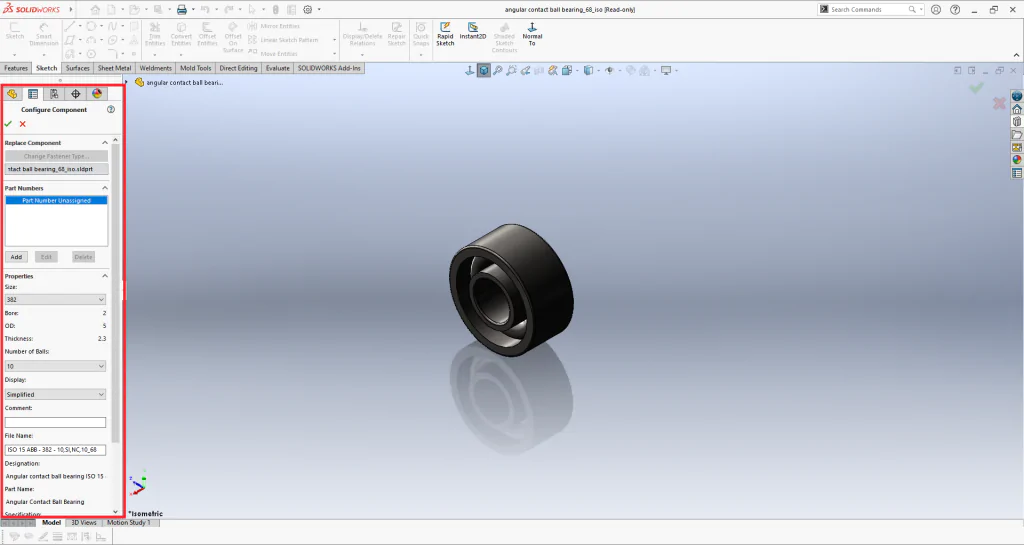

Create Toolbox Part – 4
Có thể đặt lại tên tại ô File Name.

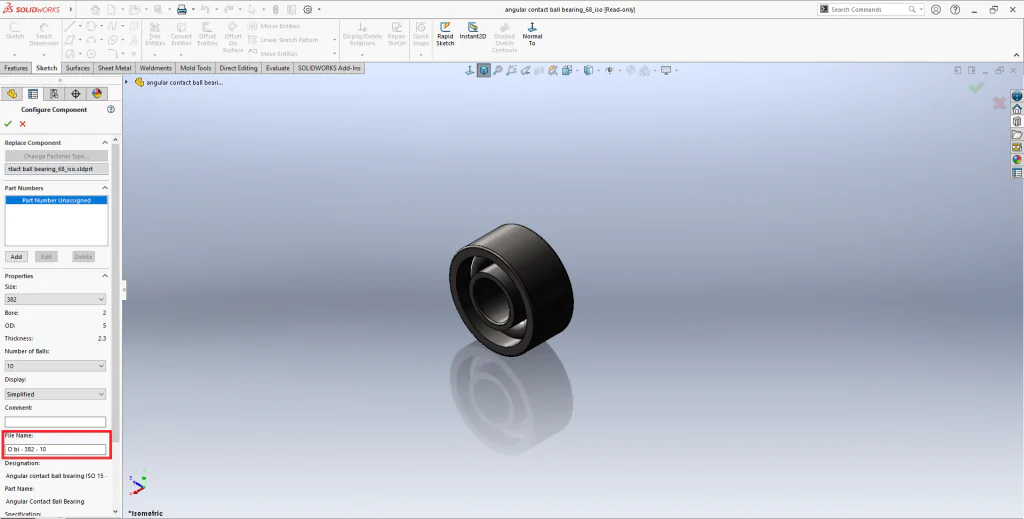

Create Toolbox Part – 5
 Chọn OK ( ) để tạo.

• Bước 5: Chọn Save As  lưu vào một vị trí để dễ dàng quản lý (trên ổ C)  Chọn Save. Sau khi chỉnh sửa chi tiết (nếu cần thiết), chọn Save và đóng.

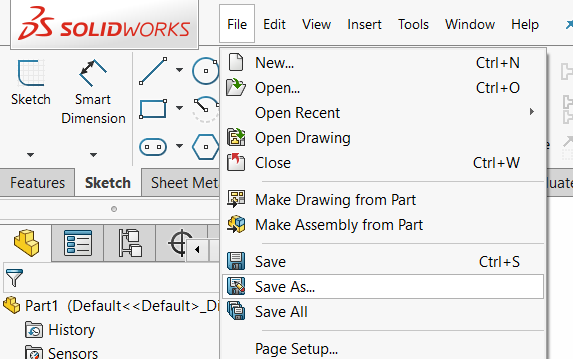

Create Toolbox Part – 6

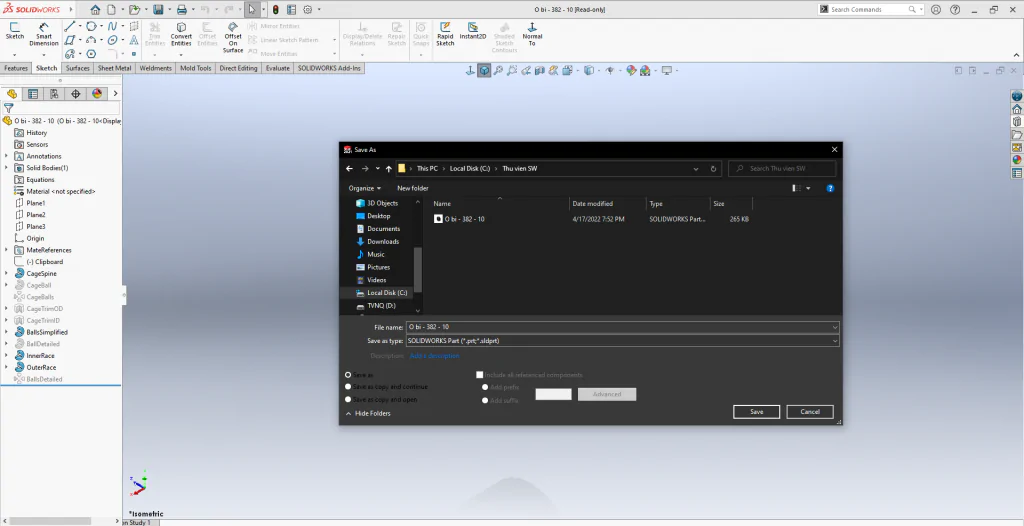

Create Toolbox Part – 7

• Bước 6: Vào thư mục lưu Toolbox của phần mềm theo đường dẫn:
  C:\Program Files\SOLIDWORKS Corp\SOLIDWORKS\Toolbox\data utilities

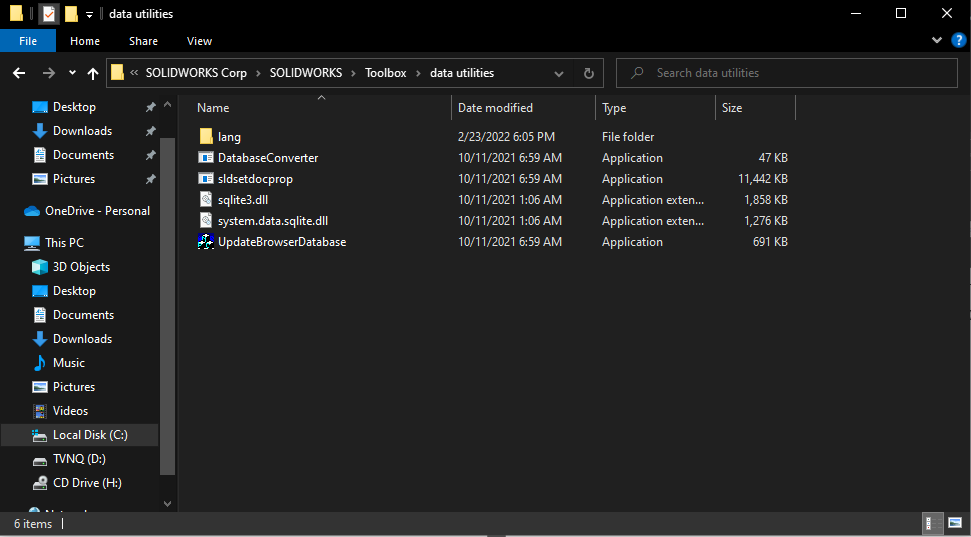

Create Toolbox Part – 8

• Bước 7: Chạy file sldsetdocprop.exe bằng quyền Admin (Run as administrator)
   Hộp thoại Set Document Property xuất hiện.

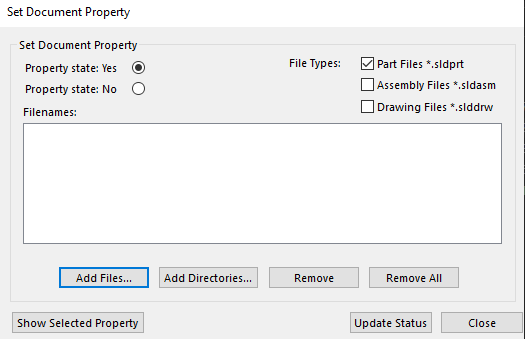

Create Toolbox Part – 9

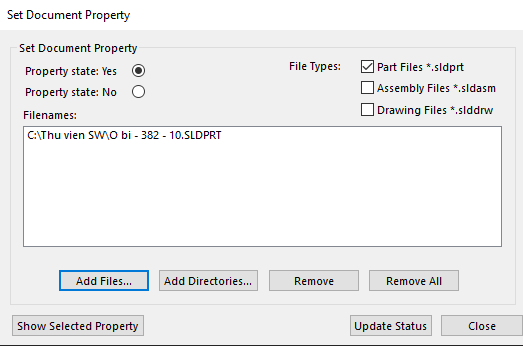

• Chọn Property state: No
• Chọn Add Files… và chọn đường dẫn đến chi tiết Toolbox vừa tạo.

Create Toolbox Part – 10
 Chọn Update Status sau đó chọn Close.

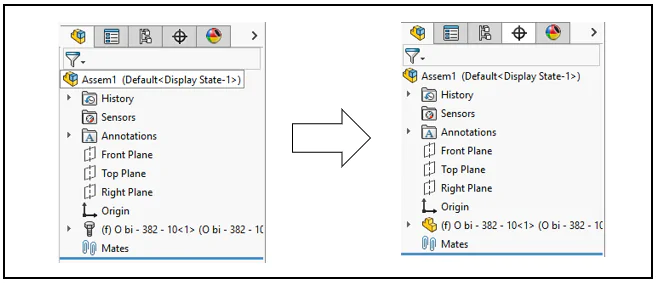

 Chi tiết đã mất liên kết với Toolbox và trở thành một chi tiết bình thường.

Create Toolbox Part – 11
