Tiếp nối nội dung về Module Static Simulation, khi chúng ta đã hình dung được lộ trình tổng thể để thực hiện một bài toán mô phỏng cơ học rắn, thì một yếu tố mang tính then chốt quyết định độ chính xác của kết quả chính là lưới phần tử (Mesh).
Trong bài viết này, chúng ta sẽ đi sâu vào Mesh Control – công cụ giúp kiểm soát mật độ và kích thước phần tử lưới tại những vị trí quan trọng, từ đó giúp mô phỏng phản ánh đúng hơn ứng xử thực tế của vật thể.
Mesh Control thường được sử dụng khi:
-
Khu vực có ứng suất tập trung cao
-
Vị trí có góc bo, lỗ, rãnh, mối nối
-
Cần tăng độ chính xác cục bộ mà không làm nặng toàn bộ mô hình
Vậy thì còn chần chừ gì nữa, hãy cùng bắt đầu!
Bước 1: Mở công cụ Mesh Control

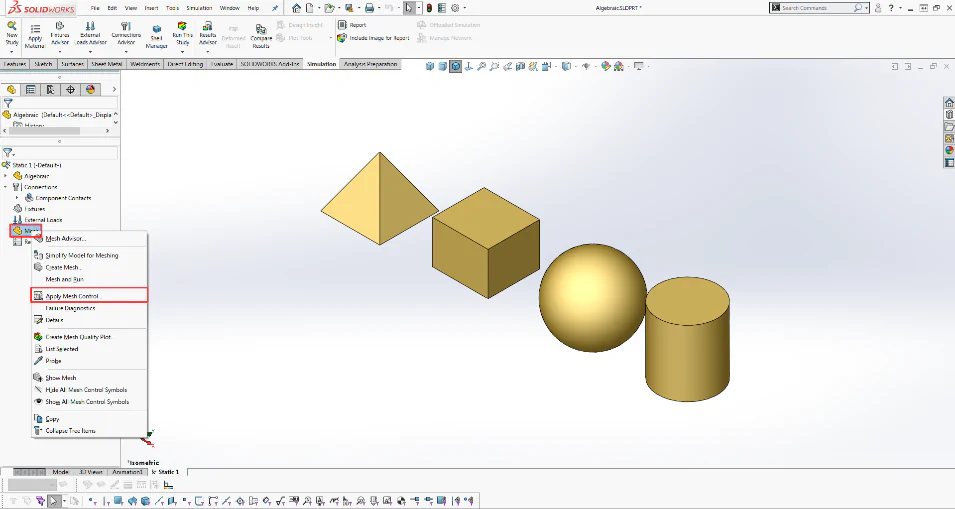

Hình 1
Để khởi động Mesh Control, bạn thực hiện theo đường dẫn:
-
Trong Design Tree (bên trái màn hình)
-
Chuột phải vào mục Mesh
-
Chọn Apply Mesh Control
Công cụ Mesh Control sẽ cho phép bạn can thiệp trực tiếp vào cách chia lưới tại các vùng mong muốn trong bài toán SOLIDWORKS Simulation.
2) Bước 2: Lựa chọn đối tượng cần được kiểm soát

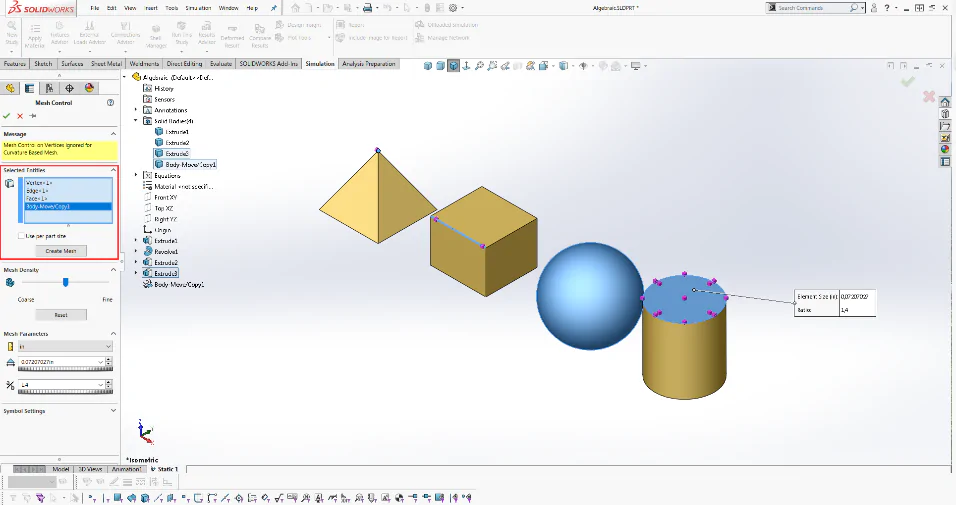

Hình 2
Tại mục Selection, bạn có thể lựa chọn đối tượng cần áp dụng Mesh Control, bao gồm:
-
Mặt (Face)
-
Cạnh (Edge)
-
Đỉnh / Điểm (Vertex / Point)
-
Khối (Body)
-
Thanh kết cấu (Beams)
Việc chọn đúng đối tượng giúp tập trung lưới mịn đúng chỗ, tránh làm nặng mô hình không cần thiết.
Hình 3
Tùy chọn “Use per part size”
-
Khi bật tùy chọn này, phần mềm sẽ tự động chia lưới theo kích thước riêng của từng Part hoặc Body
-
Lúc này, mục Mesh Parameters sẽ bị ẩn vì SOLIDWORKS tự xử lý thông số
Phù hợp khi mô hình có nhiều chi tiết kích thước chênh lệch lớn.
3) Bước 3: Kiểm soát mật độ của lưới

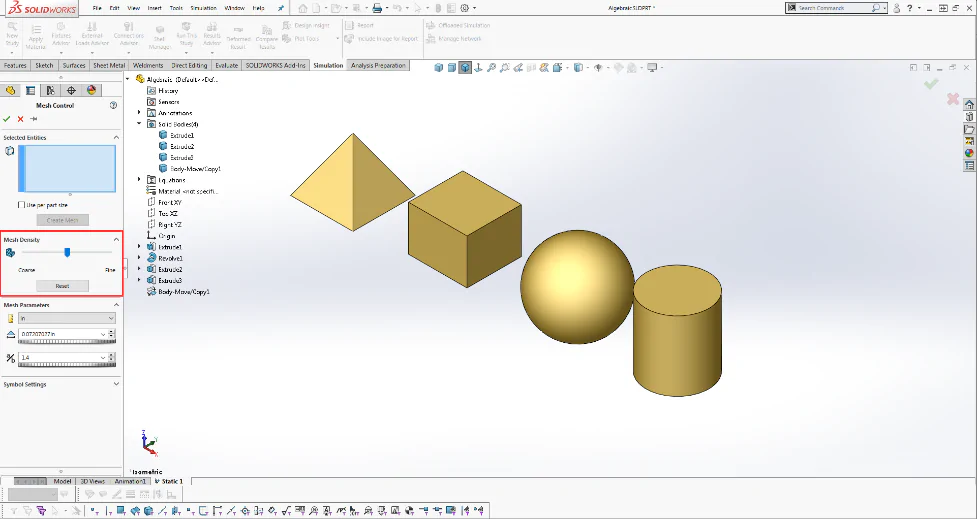

Hình 4
Mesh Factor cho phép bạn kiểm soát mức độ thưa – dày của lưới tại vùng đã chọn:
-
Mức thấp nhất:
→ Phần tử lưới lớn gấp đôi so với lưới tổng thể -
Mức cao nhất:
→ Phần tử lưới nhỏ bằng 1/2 lưới tổng thể
Tính năng này đặc biệt hữu ích khi:
-
Muốn tinh chỉnh nhanh
-
Không cần nhập kích thước cụ thể
Nếu muốn quay về thiết lập ban đầu, bạn chỉ cần chọn Reset.
4) Bước 4: Kiểm soát thông số kích thước của phần tử lưới

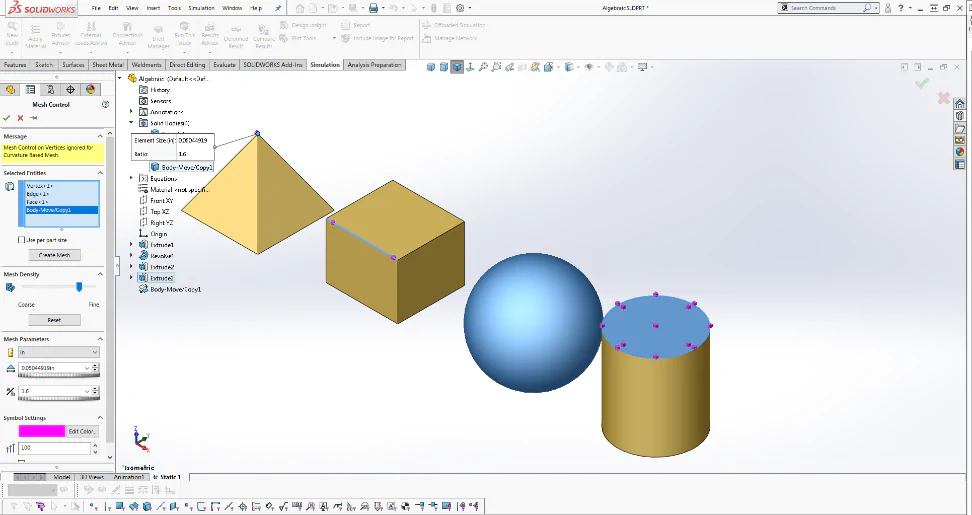

Hình 5
Element Size
-
Xác định kích thước tối đa của phần tử lưới
-
Đặc biệt quan trọng khi sử dụng Curvature-based Mesh
-
Giúp kiểm soát chi tiết hình học cong, góc bo tốt hơn
a/b Ratio
-
Là tỉ lệ kích thước giữa các phần tử lưới liền kề
-
Giá trị khuyến nghị: 1.5 – 2
-
Giúp lưới chuyển tiếp mượt, tránh thay đổi đột ngột gây sai số
5) Bước 5: Tạo khu vực lưới đã kiểm soát
Hình 6
Sau cùng, ta chọn Create Mesh để tạo khu vực lưới được kiểm soát bằng Mesh Control.
Lưu ý: Mesh Control chỉ được áp dụng khi mô hình đã có lưới tổng thể sẵn và cần làm mịn hơn hay thưa đi tại những vị trí nhất định. Do đó, nếu cần phải tạo lưới tổng thể trước khi kiểm soát lưới bằng Mesh Control.
Như vậy, chúng ta đã cùng điểm sơ qua các lựa chọn cần chú ý trong công cụ Mesh Control nhằm tạo được khu vực lưới với mục đích tương ứng. Không những vậy, vẫn còn rất nhiều kiến thức hay ho khác về Static Simulation mà các bạn phải trải nghiệm thì mới hiểu và ghi nhớ để thực hiện. Do đó, hãy để SSPACE đồng hành cùng các bạn trong quá trình học tập, phát triển bản thân nhé! Cùng đón chờ các bài viết thú vị tiếp theo tại Fanpage của SSPACE nhé!
