Hole Wizard trong SOLIDWORKS – Cách tạo Hole chuẩn, nhanh và chính xác
Trong thiết kế cơ khí, việc tạo Hole (lỗ) là thao tác xuất hiện liên tục, từ chi tiết đơn giản đến các cụm lắp ráp phức tạp.
Để tạo lỗ chính xác – tiết kiệm thời gian – dễ quản lý tiêu chuẩn, thay vì dùng lệnh Extruded Cut thủ công và mất nhiều công sức căn chỉnh, các kỹ sư nên sử dụng Hole Wizard.
SOLIDWORKS đã tích hợp sẵn thư viện lỗ tiêu chuẩn trong lệnh Hole Wizard, cho phép:
-
Tạo lỗ đúng tiêu chuẩn kỹ thuật
-
Quản lý kích thước và quy ước đồng nhất
-
Tái sử dụng và chỉnh sửa cực kỳ nhanh
Bài viết dưới đây sẽ hướng dẫn bạn ứng dụng Hole Wizard hiệu quả trong thiết kế kỹ thuật, giúp nâng cao năng suất và tính chuyên nghiệp khi làm việc với SOLIDWORKS.
1. Vì sao nên dùng Hole Wizard thay cho Extruded Cut?
So với cách tạo lỗ bằng Extruded Cut, Hole Wizard mang lại nhiều lợi thế vượt trội:
-
Lỗ đúng tiêu chuẩn ISO, ANSI, DIN…
-
Không cần tự vẽ sketch phức tạp
-
Dễ thay đổi kích thước, loại lỗ về sau
-
Quản lý đồng bộ trong Feature Tree
-
Phù hợp cho thiết kế cơ khí, lắp ráp, gia công CNC
Hole Wizard là cách tạo Hole “chuẩn cơ khí”, được khuyến nghị trong mọi dự án thiết kế chuyên nghiệp.
2. Khởi động lệnh Hole Wizard
Để sử dụng Hole Wizard, bạn cần:
-
Đang làm việc trong môi trường Part
-
Đã có sẵn một khối 3D (Solid) để tạo lỗ
Cách mở Hole Wizard:
-

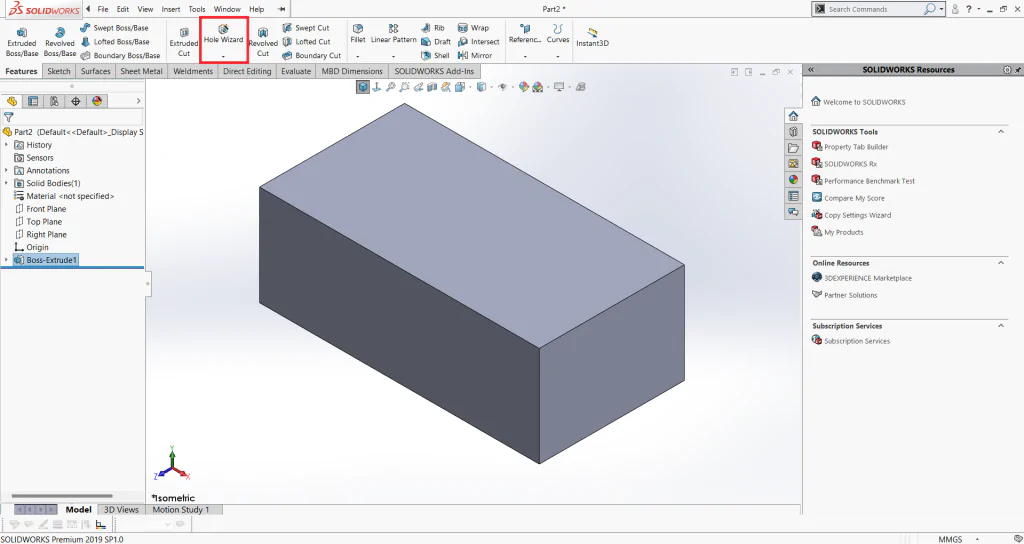

Truy cập Features → Hole Wizard trong Command Manager
-
Hoặc gõ Hole Wizard trong Search Command (góc trên bên phải)
Ngay sau đó, hộp thoại Hole Specification sẽ xuất hiện trong Design Tree.
3. Thực hiện lệnh Hole Wizard – Các bước chi tiết

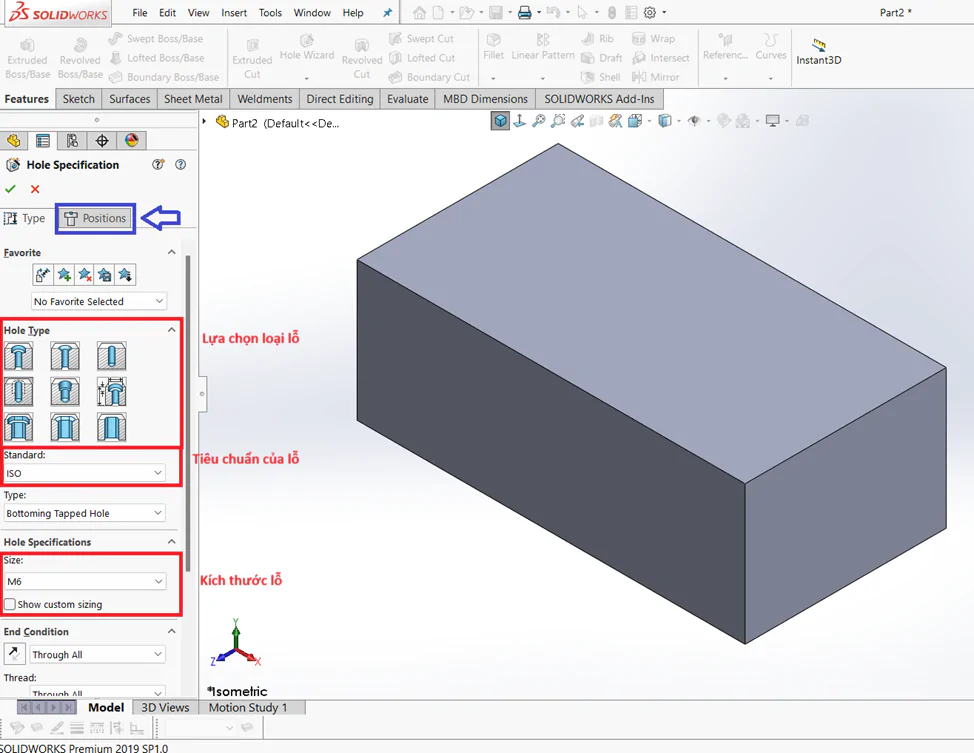

- Bước 1: Đầu tiên ta sẽ ở thẻ Type, ở hộp thoại này sẽ tùy chỉnh cho loại lỗ mà ta tạo.
- Bước 2: Thực hiện các tùy chọn sau:
– “Hole Type”: Lựa chọn loại lỗ mà ta muốn tạo.
– “Standard”: Lựa chọn tiêu chuẩn của lỗ, có thể là ISO, ANSI Metric, AS,…
_ “Size”: Lựa chọn kích thước của lỗ. - Bước 3: Sau khi hoàn tất các tùy chỉnh cho lỗ bạn muốn tạo, bạn chuyển sang thẻ Positions.

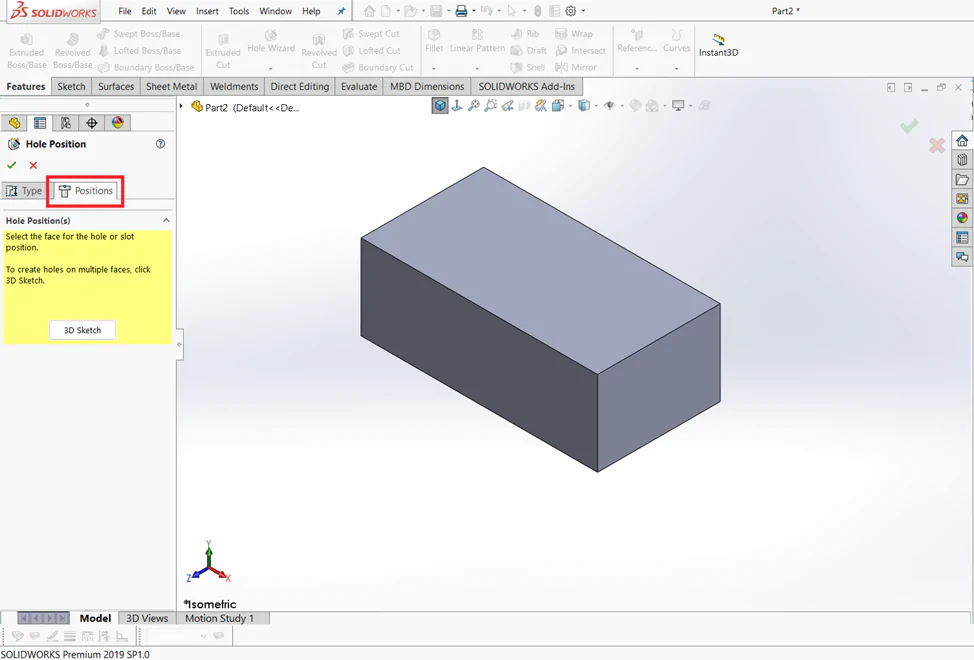

Tại thẻ này bạn sẽ chọn vị trí mặt phẳng mà bạn muốn tạo lỗ.

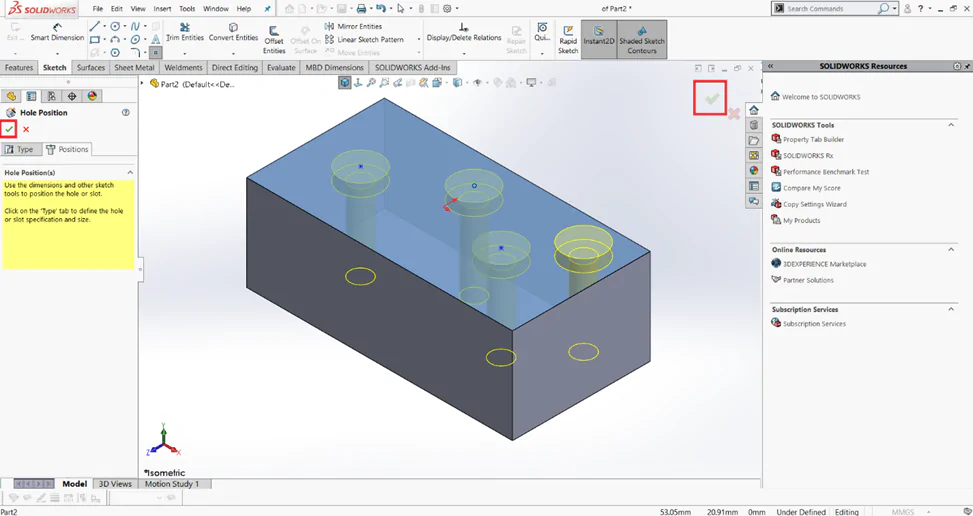

Bạn có thể chọn nhiều vị trí để tạo lỗ trên mặt phẳng đó. Sau khi hoàn tất chọn vị trí.

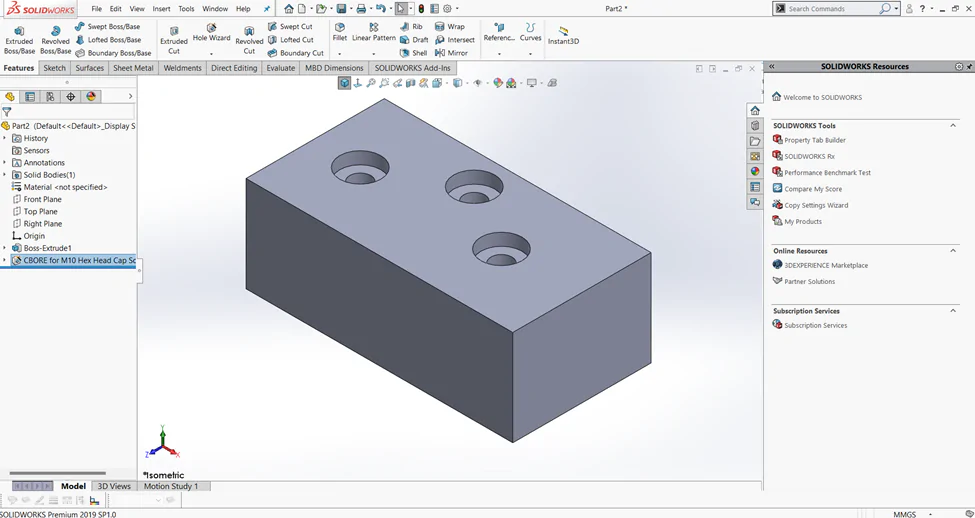

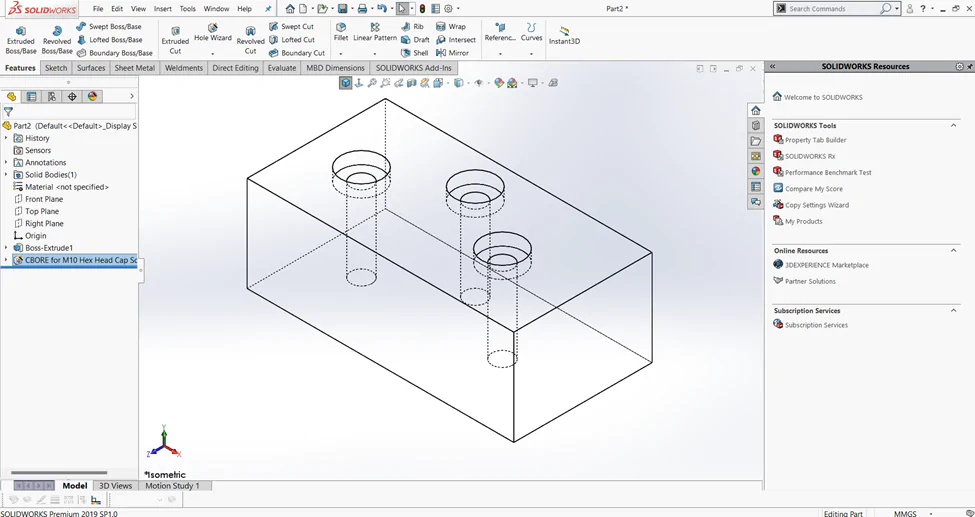

Bạn nháy chuột vào tick xanh trong hộp thoại hoặc trong vùng Window Graphic để hoàn tất lệnh. Và dưới đây là kết quả.
