[TIPS & TRICKS] SỬ DỤNG SKETCHXPERT ĐỂ CHUẨN ĐOÁN VÀ GIẢI QUYẾT VẤN ĐỀ OVER DEFINED

Over Defined trong SOLIDWORKS là gì? Cách xử lý nhanh bằng SketchXpert

Trong quá trình dựng Sketch 2D hoặc 3D trong SOLIDWORKS, người dùng rất dễ gặp tình trạng bản vẽ bị Over Defined – tức là phác thảo bị dư ràng buộc hình học hoặc kích thước.

Khi xảy ra lỗi này, Sketch sẽ không còn linh hoạt, khó chỉnh sửa và có thể gây lỗi dây chuyền cho các Feature phía sau.

Để hỗ trợ người dùng xử lý nhanh tình trạng Over Defined, SOLIDWORKS cung cấp một công cụ cực kỳ hữu ích mang tên SketchXpert.

Over Defined là gì trong Sketch SOLIDWORKS?

Over Defined xảy ra khi:

• Một đối tượng bị gán quá nhiều kích thước

• Các ràng buộc hình học mâu thuẫn nhau

• Sketch không còn khả năng tự do điều chỉnh hình học

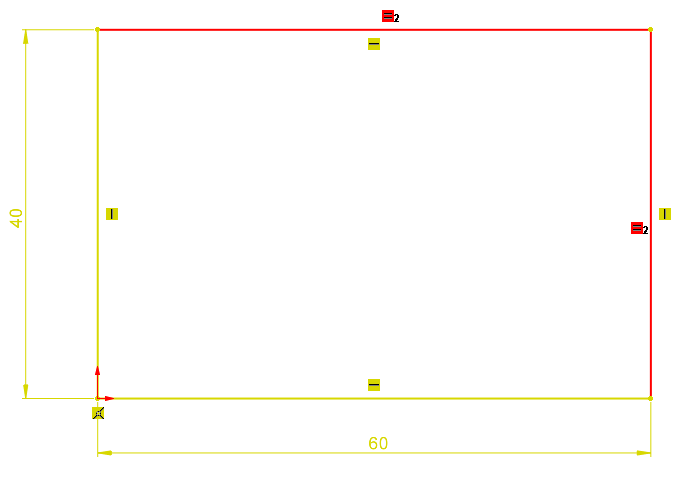

Khi đó, các kích thước hoặc quan hệ lỗi thường hiển thị màu đỏ, và SOLIDWORKS sẽ cảnh báo phác thảo đang bị Over Defined.

SketchXpert – Công cụ xử lý Over Defined hiệu quả

SketchXpert là công cụ giúp:

• Chuẩn đoán nguyên nhân gây Over Defined

• Đề xuất các phương án xử lý tự động

• Cho phép người dùng sửa lỗi thủ công có kiểm soát

SketchXpert – 1

Cách mở SketchXpert trong SOLIDWORKS

Khi Sketch rơi vào trạng thái Over Defined, bạn có thể mở SketchXpert theo 2 cách:

Cách 1: Qua menu

• Chọn Tools → Sketch Tools → SketchXpert…

Cách 2: Qua chuột phải

• Click chuột phải vào bất kỳ đối tượng nào trong Sketch

• Chọn SketchXpert…

➡️ Hộp thoại SketchXpert PropertyManager sẽ xuất hiện.

SketchXpert – 2

Hai phương pháp xử lý Over Defined trong SketchXpert

Trong mục Message của SketchXpert, SOLIDWORKS cung cấp hai lựa chọn chính:

• Diagnose – Tự động đề xuất giải pháp

• Manual Repair – Sửa lỗi thủ công

SketchXpert – 3

Giải pháp 1: Diagnose – Tự động đề xuất phương án sửa lỗi

Cách hoạt động của Diagnose

• SketchXpert sẽ tạo ra nhiều phương án xử lý khả thi

• Người dùng có thể:

  • Chuyển đổi giữa các phương án bằng nút Next / Previous

  • Quan sát trực tiếp sự thay đổi trong vùng đồ họa

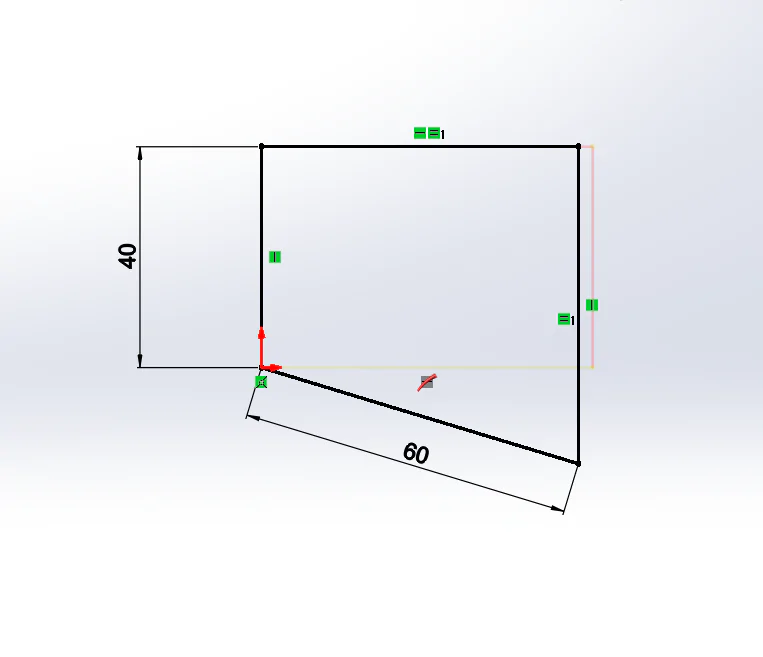

Cách hiển thị khi Diagnose

• Đường mờ màu đỏ hoặc vàng: vị trí hình học ban đầu

• Kích thước bị gạch chéo đỏ: thành phần sẽ bị xóa

• Danh sách ràng buộc/kích thước bị loại bỏ hiển thị tại More Information / Options

Áp dụng giải pháp

• Chọn phương án phù hợp

• Click Accept

• Sketch trở về trạng thái Fully Defined hoặc Under Defined

• Chọn OK để kết thúc SketchXpert

SketchXpert – 4

• Các quan hệ hoặc thứ nguyên sẽ bị xóa sẽ xuất hiện trong More Information/Options.

SketchXpert – 5

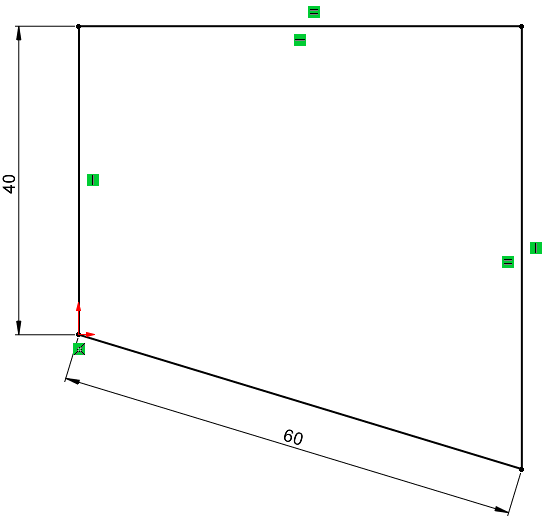

 Chọn Accept để áp dụng giải pháp đã chọn. Bản phác thảo không còn bị Over Defined  Chọn OK ( ) để kết thúc làm việc với SketchXpert.

SketchXpert – 6

2. Manual Repair:

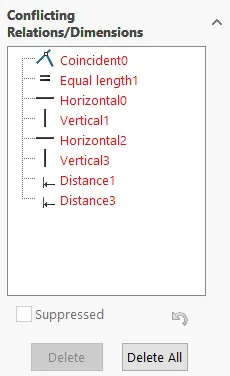

   Hiển thị tất cả các mối quan hệ với lỗi trong cửa sổ Conflicting Relations/Dimensions – nơi người dùng có thể xóa chúng theo cách thủ công.

SketchXpert – 7
Có thể chọn vào một đối tượng lỗi và chọn vào ô Suppressed để xem trước kết quả, có thể quay lại bảng chọn ban đầu bằng cách chọn Undo ( ).
 Khi đã chọn được đối tượng lỗi muốn loại bỏ, ta chọn Delete để xóa đối tượng đi.

SketchXpert – 8
Hoặc có thể chọn Delete All để tạo các kích thước và ràng buộc hình học lại từ đầu.

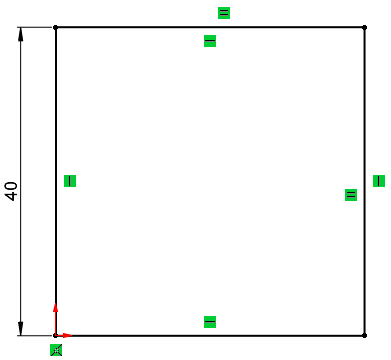

 Sau khi xóa một đối tượng lỗi thì bản phác thảo không còn bị Over Defined  Chọn OK ( ) để kết thúc làm việc với SketchXpert.

SketchXpert – 9

Lưu ý: Trong bất kỳ thao tác nào khi làm việc với SketchXpert, ở mục dưới cùng của hộp thoại SketchXpert, ta có thể chọn vào ô vuông trước dòng chữ Always open this dialog when sketch error occurs và hộp thoại SketchXpert PropertyManager sẽ xuất hiện ngay lập tức mỗi khi phác thảo 2D hoặc 3D gặp vấn đề Over Defined.

SketchXpert – 10
