Vì sao “biết SOLIDWORKS” là chưa đủ?
Trong thực tế sản xuất, rất nhiều kỹ sư:
-
Biết vẽ part
-
Biết lắp assembly
-
Biết xuất drawing
Nhưng sản phẩm vẫn lỗi, bản vẽ khó gia công, dữ liệu rời rạc, sửa đổi tốn thời gian.
Nguyên nhân nằm ở việc thiếu một quy trình thiết kế SOLIDWORKS hoàn chỉnh.
Với doanh nghiệp sản xuất, SOLIDWORKS không chỉ là công cụ vẽ 3D, mà là xương sống của toàn bộ quy trình phát triển sản phẩm, từ ý tưởng → thiết kế → sản xuất → cải tiến.
Bài viết này từ SSPACE sẽ trình bày quy trình thiết kế sản phẩm bằng SOLIDWORKS từ A–Z, dựa trên kinh nghiệm triển khai thực tế cho doanh nghiệp Việt Nam.

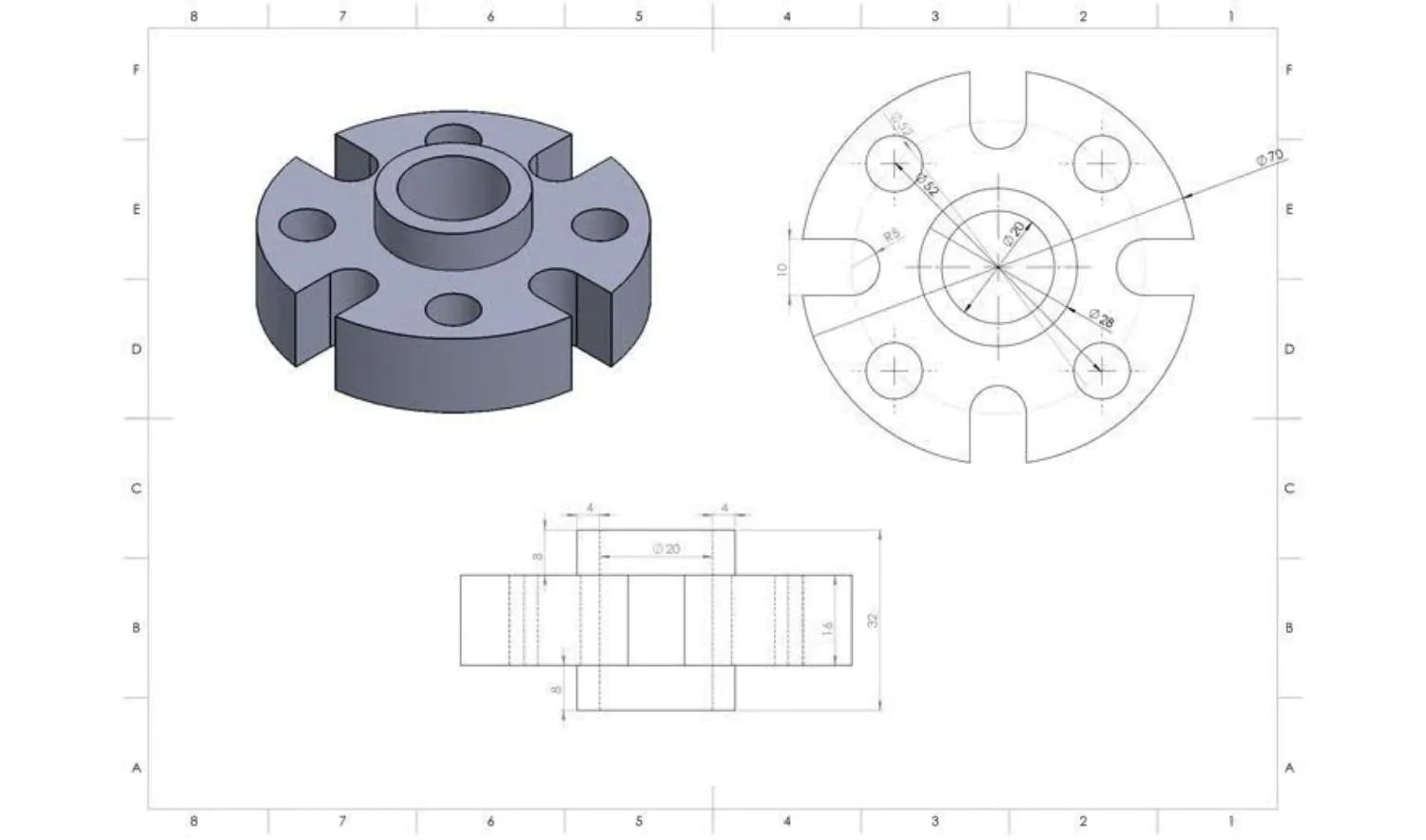

TỔNG QUAN QUY TRÌNH THIẾT KẾ SOLIDWORKS TRONG DOANH NGHIỆP SẢN XUẤT
Tổng quan quy trình thiết kế SOLIDWORKS trong doanh nghiệp sản xuất
Một quy trình thiết kế SOLIDWORKS chuẩn không bắt đầu từ việc “vẽ cho nhanh”, mà được xây dựng theo logic:
-
Phân tích yêu cầu & bài toán kỹ thuật
-
Lên concept & định hướng thiết kế
-
Thiết kế chi tiết máy (Part)
-
Lắp ráp hệ thống (Assembly)
-
Kiểm tra kỹ thuật & khả năng sản xuất
-
Hoàn thiện bản vẽ kỹ thuật (Drawing)
-
Chuẩn hóa dữ liệu & sẵn sàng sản xuất
Đây là quy trình mà SSPACE áp dụng khi:
-
Đào tạo kỹ sư doanh nghiệp
-
Tư vấn triển khai SOLIDWORKS
-
Đồng hành cùng các dự án thiết kế – sản xuất thực tế
BƯỚC 1: Phân tích yêu cầu & bài toán thiết kế
Hiểu đúng nhu cầu trước khi vẽ
Sai lầm phổ biến của nhiều kỹ sư trẻ là:
“Mở SOLIDWORKS lên vẽ luôn.”
Trong thực tế doanh nghiệp, bước phân tích quyết định tới 70% chất lượng thiết kế.
Các câu hỏi bắt buộc phải trả lời:
-
Sản phẩm dùng để làm gì?
-
Môi trường làm việc (tải, nhiệt, rung, ẩm)?
-
Yêu cầu tuổi thọ?
-
Số lượng sản xuất?
-
Phương pháp gia công?
Tại SSPACE, đây là bước bắt buộc trước mọi dự án thiết kế.
Xác định ràng buộc kỹ thuật
-
Kích thước giới hạn
-
Trọng lượng cho phép
-
Dung sai
-
Tiêu chuẩn áp dụng (ISO, DIN…)
Việc xác định sớm giúp tránh sửa thiết kế nhiều lần.
BƯỚC 2: Lên concept & định hướng thiết kế
Thiết kế concept trong SOLIDWORKS
SOLIDWORKS cho phép:
-
Phác thảo nhanh (Sketch)
-
Dựng hình khối cơ bản
-
Kiểm tra bố cục tổng thể
Ở giai đoạn này:
-
Không cần chi tiết hóa
-
Tập trung vào logic & cấu trúc
Định hướng cho sản xuất
Ngay từ concept, kỹ sư cần nghĩ tới:
-
Gia công CNC hay hàn?
-
Tách chi tiết hay module?
-
Chuẩn hóa chi tiết dùng chung?
Đây là khác biệt lớn giữa vẽ cho đẹp và thiết kế cho sản xuất.
BƯỚC 3: Thiết kế chi tiết máy (Part Design)
Thiết kế chi tiết máy đúng chuẩn
Trong thiết kế chi tiết máy, SOLIDWORKS hỗ trợ:
-
Feature-based modeling
-
Parametric design
-
Quản lý lịch sử thiết kế
Nguyên tắc SSPACE luôn áp dụng:
-
Dễ sửa
-
Dễ gia công
-
Dễ tái sử dụng
Lựa chọn phương pháp modeling phù hợp
-
Extrude / Revolve cho chi tiết tròn – trục
-
Sheet Metal cho chi tiết tấm
-
Weldment cho khung hàn
Chọn đúng phương pháp giúp:
-
Giảm lỗi
-
Tối ưu bản vẽ
-
Tăng tốc thiết kế
Chuẩn hóa chi tiết ngay từ Part
-
Đặt tên feature rõ ràng
-
Không vẽ dư hình học
-
Tránh ràng buộc phức tạp không cần thiết
Đây là kinh nghiệm thực tế mà SSPACE truyền đạt trong đào tạo kỹ sư doanh nghiệp.
BƯỚC 4: Lắp ráp hệ thống (Assembly)
Tư duy assembly trong SOLIDWORKS
Assembly không chỉ là “ghép chi tiết”, mà là:
-
Kiểm soát mối quan hệ
-
Kiểm tra va chạm
-
Mô phỏng hoạt động
Chiến lược lắp ráp chuẩn
SSPACE khuyến nghị:
-
Lắp theo module
-
Tách sub-assembly rõ ràng
-
Tránh ràng buộc chéo phức tạp
Giúp:
-
File nhẹ hơn
-
Dễ sửa
-
Dễ làm việc nhóm
Kiểm tra va chạm & chuyển động
SOLIDWORKS cho phép:
-
Detect Interference
-
Clearance Verification
-
Motion Study cơ bản
Phát hiện lỗi trước khi sản xuất, giảm rủi ro rất lớn.

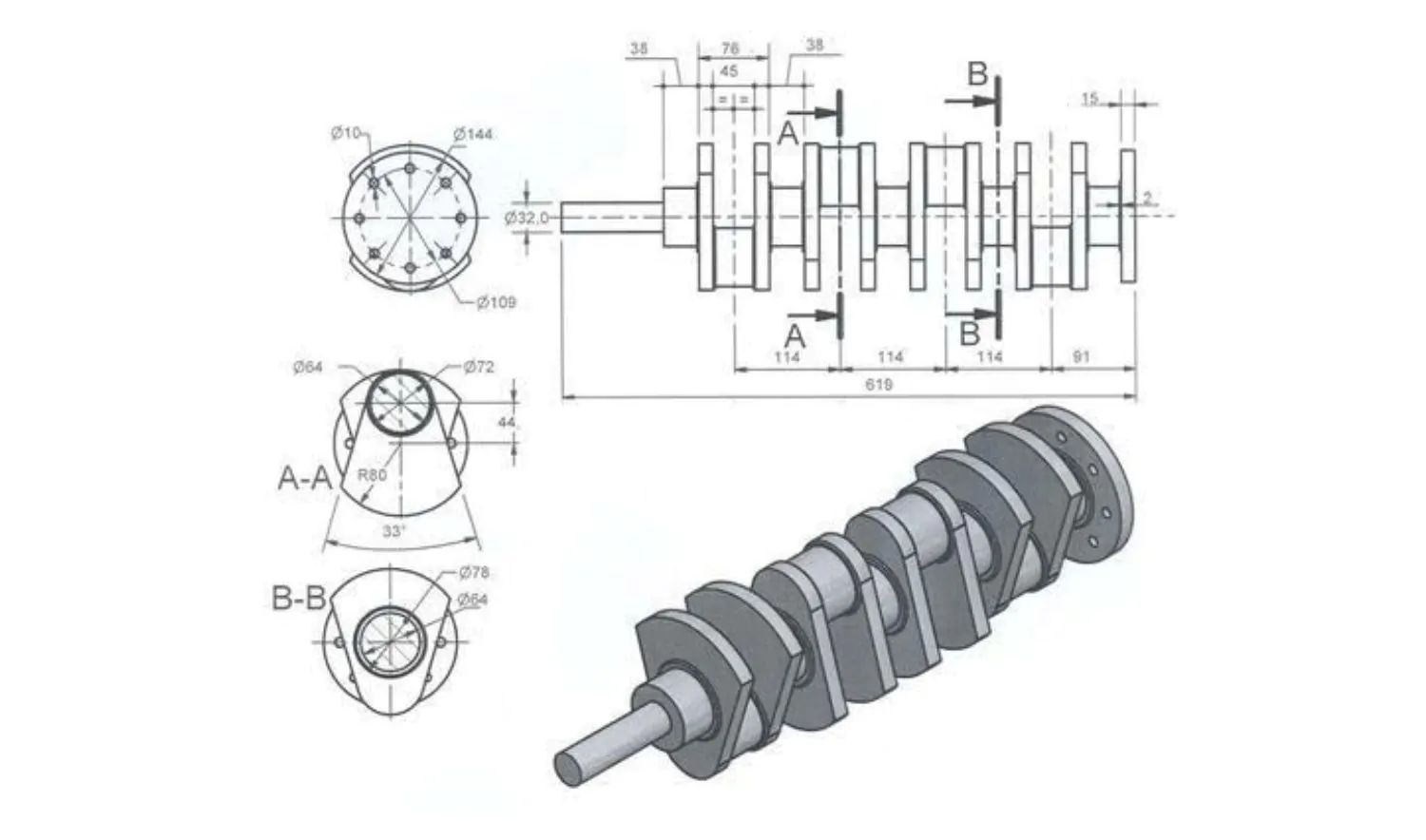

NĂNG LỰC SPACE TRONG TRIỂN KHAI QUY TRÌNH THIẾT KẾ SOLIDWORKS
BƯỚC 5: Kiểm tra khả năng sản xuất & tối ưu thiết kế
Thiết kế cho gia công (DFM)
Một thiết kế tốt cần:
-
Gia công được
-
Giá thành hợp lý
-
Ít bước sản xuất
SSPACE luôn nhấn mạnh:
“Bản vẽ đẹp nhưng không gia công được = thất bại.”
Tối ưu chi tiết & vật liệu
-
Giảm khối lượng
-
Chuẩn hóa vật liệu
-
Dùng chi tiết tiêu chuẩn
SOLIDWORKS hỗ trợ thay đổi nhanh để so sánh phương án.
BƯỚC 6: Hoàn thiện bản vẽ kỹ thuật (Drawing)
Drawing – cầu nối giữa thiết kế & xưởng
Bản vẽ kỹ thuật là tài liệu:
-
Xưởng gia công đọc
-
Nhà cung cấp sử dụng
-
Sản xuất dựa vào
Nguyên tắc xuất drawing chuẩn
-
Đủ kích thước – không thừa
-
Dung sai rõ ràng
-
Ký hiệu tiêu chuẩn
-
BOM chính xác
Đây là phần SSPACE đào tạo rất kỹ cho kỹ sư doanh nghiệp.
Đồng bộ dữ liệu
Ưu điểm lớn của SOLIDWORKS:
-
Sửa 3D → Drawing tự cập nhật
-
Giảm lỗi thủ công
-
Tăng độ tin cậy
BƯỚC 7: Quản lý dữ liệu & sẵn sàng sản xuất
Chuẩn hóa file thiết kế
-
Đặt tên file theo quy ước
-
Phân quyền truy cập
-
Kiểm soát version
Kết nối sản xuất
Từ SOLIDWORKS:
-
Xuất file CNC
-
In 3D mẫu thử
-
Gửi dữ liệu cho nhà máy
SOLIDWORKS trở thành trung tâm dữ liệu thiết kế.
Quy trình SOLIDWORKS chuẩn mang lại lợi ích gì cho doanh nghiệp?
- Giảm lỗi thiết kế
- Rút ngắn thời gian phát triển sản phẩm
- Chuẩn hóa dữ liệu kỹ thuật
- Dễ đào tạo & mở rộng đội ngũ
- Tăng tính chuyên nghiệp với đối tác
Năng lực SSPACE trong triển khai quy trình thiết kế SOLIDWORKS
SSPACE không chỉ dạy “cách dùng phần mềm”, mà:
-
Xây dựng quy trình thiết kế SOLIDWORKS theo ngành
-
Đào tạo kỹ sư theo sản phẩm thực tế
-
Tư vấn triển khai cho doanh nghiệp sản xuất
Giá trị SSPACE mang lại:
-
Chuẩn hóa từ Part → Assembly → Drawing
-
Kết nối thiết kế với sản xuất
-
Đồng hành lâu dài cùng doanh nghiệp
Triết lý của SSPACE:
“Thiết kế đúng ngay từ đầu – sản xuất hiệu quả về sau.”

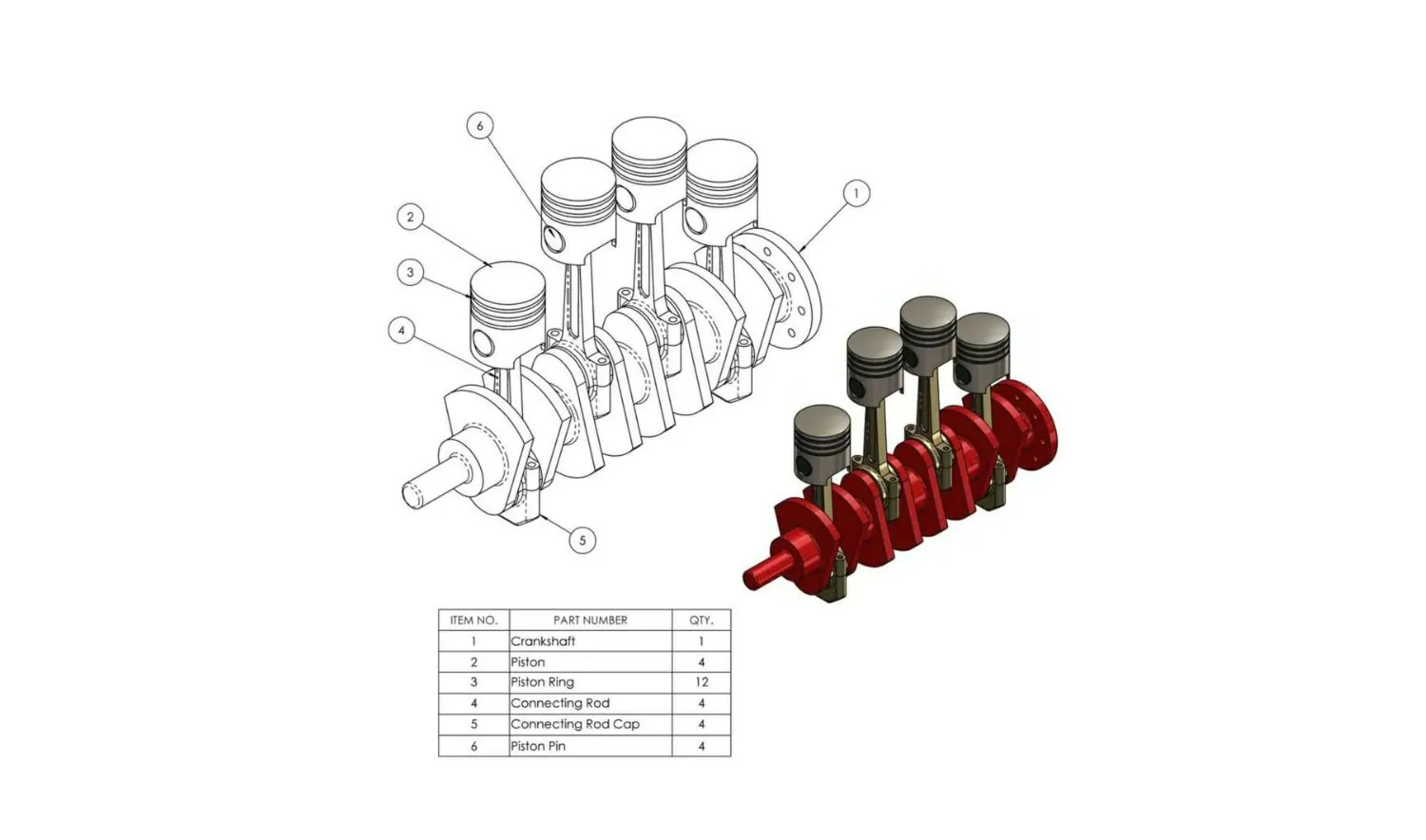

QUY TRÌNH THIẾT KẾ SOLIDWORKS LÀ LỢI THẾ CẠNH TRANH
Kết luận: Quy trình thiết kế SOLIDWORKS là lợi thế cạnh tranh
Trong bối cảnh cạnh tranh ngày càng cao, doanh nghiệp:
-
Có phần mềm giống nhau
-
Có máy móc tương đương
Quy trình thiết kế chính là thứ tạo ra khác biệt.
Với SOLIDWORKS và quy trình triển khai đúng chuẩn, doanh nghiệp:
-
Giảm rủi ro
-
Tăng tốc sản xuất
-
Nâng cao năng lực kỹ thuật
