Thiết kế khuôn trên SOLIDWORKS là một trong những kỹ năng cốt lõi của ngành cơ khí chế tạo hiện đại. Với khả năng thiết kế 3D chính xác, mô phỏng trực quan và kiểm soát dữ liệu chặt chẽ, SOLIDWORKS đã trở thành công cụ tiêu chuẩn trong thiết kế khuôn ép nhựa, khuôn đúc và khuôn dập.
Việc làm chủ SOLIDWORKS không chỉ giúp kỹ sư tạo ra mô hình khuôn chính xác, mà còn tối ưu quy trình sản xuất, giảm lỗi và tiết kiệm chi phí cho doanh nghiệp.
I. Hướng dẫn thiết kế khuôn trên SOLIDWORKS
Thiết kế khuôn không chỉ là dựng hình 3D, mà là một quy trình kỹ thuật hoàn chỉnh từ phân tích sản phẩm đến kiểm tra khả năng sản xuất. Dưới đây là những nền tảng quan trọng cần nắm vững.
1. Tổng quan về thiết kế khuôn
Trước khi bắt đầu thiết kế khuôn trên SOLIDWORKS, kỹ sư cần hiểu rõ:
-
Các loại khuôn phổ biến:
-
Khuôn ép nhựa (Injection Mold)
-
Khuôn đúc kim loại (Die Casting)
-
Khuôn dập (Stamping / Press Mold)
-
-
Đặc thù từng loại khuôn:
-
Nguyên lý làm việc
-
Yêu cầu độ chính xác
-
Kết cấu lõi – lòng khuôn
-
Tuổi thọ và vật liệu khuôn
-
Bên cạnh đó, việc hiểu quy trình sản xuất thực tế (ép nhựa, đúc, dập…) và vật liệu sản phẩm sẽ giúp:
-
Thiết kế khuôn phù hợp ngay từ đầu
-
Giảm chỉnh sửa khi đưa vào gia công
-
Dự đoán chính xác hiệu suất khuôn
2. Các công cụ quan trọng trong SOLIDWORKS cho thiết kế khuôn
SOLIDWORKS cung cấp đầy đủ công cụ hỗ trợ thiết kế khuôn từ cơ bản đến nâng cao:
Sketch Tools
-
Tạo biên dạng 2D chính xác
-
Là nền tảng cho toàn bộ mô hình khuôn
Feature Tools
-
Extrude, Revolve, Loft, Sweep…
-
Tạo hình lõi khuôn, lòng khuôn, chốt, bạc dẫn
Assembly Tools
-
Lắp ráp các tấm khuôn, lõi – lòng, ty đẩy
-
Kiểm tra va chạm, khe hở và chuyển động
Mold Tools (nâng cao)
-
Tách khuôn (Core – Cavity)
-
Phân tích hướng thoát khuôn (Draft Analysis)
-
Tạo mặt phân khuôn (Parting Line / Parting Surface)
Việc sử dụng thành thạo các công cụ này giúp:
-
Rút ngắn thời gian thiết kế
-
Tăng độ chính xác
-
Hạn chế lỗi kỹ thuật trước khi gia công
3. Quy trình làm việc hiệu quả khi thiết kế khuôn trên SOLIDWORKS
Một quy trình thiết kế khuôn bài bản thường gồm các bước:
-
Phân tích sản phẩm
-
Hình dạng, độ dày, vật liệu
-
Hướng thoát khuôn, undercut
-
-
Dựng mô hình 3D sản phẩm
-
Chuẩn hóa kích thước
-
Kiểm tra khả năng gia công
-
-

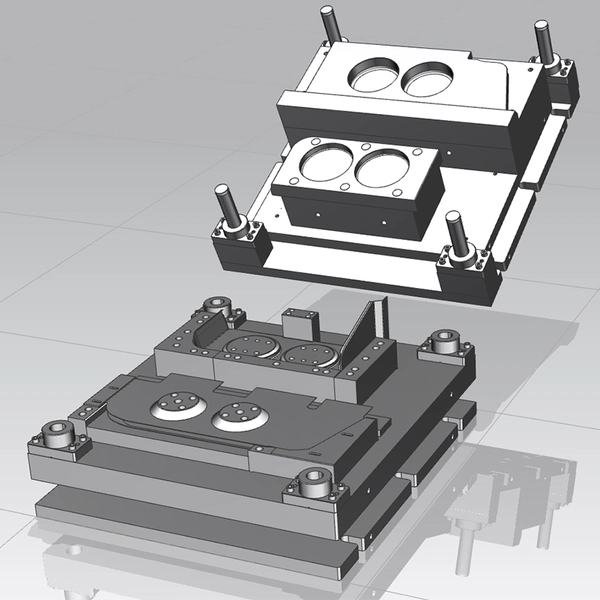

Tách khuôn và xây dựng kết cấu khuôn
-
Core – Cavity
-
Hệ thống dẫn hướng, đẩy sản phẩm
-
-
Lắp ráp và kiểm tra
-
Kiểm tra va chạm
-
Đánh giá khả năng tháo lắp
-
-
Tối ưu và hoàn thiện
-
Giảm khối lượng khuôn
-
Tối ưu độ bền và tuổi thọ
-
Quy trình rõ ràng giúp:
-
Tránh sai sót ngay từ giai đoạn đầu
-
Giảm chi phí chỉnh sửa khuôn
-
Tăng tỷ lệ thành công khi đưa vào sản xuất
II. Các bước cơ bản để thiết kế khuôn trong SOLIDWORKS
Quá trình thiết kế khuôn trong SOLIDWORKS bao gồm nhiều bước cơ bản. Mỗi bước đều đóng vai trò quan trọng trong việc đảm bảo rằng khuôn cuối cùng đạt tiêu chuẩn chất lượng.
Phân tích yêu cầu thiết kế
Trước tiên, bạn cần phân tích các yêu cầu của sản phẩm. Những yêu cầu này có thể bao gồm kích thước, hình dáng, chức năng và vật liệu. Việc hiểu rõ các yêu cầu sẽ giúp bạn định hình tốt hơn quá trình thiết kế.
Hãy ghi chú lại tất cả các yêu cầu và tiêu chuẩn cần thiết cho sản phẩm. Điều này không chỉ giúp bạn dễ dàng hơn trong quá trình thiết kế mà còn giúp bạn giao tiếp hiệu quả hơn với đội ngũ sản xuất.
Tạo mô hình 3D
Sau khi đã nắm vững yêu cầu thiết kế, bước tiếp theo là tạo mô hình 3D. Sử dụng các công cụ vẽ và tính năng của SOLIDWORKS, bạn có thể bắt đầu với một bản phác thảo 2D và sau đó chuyển đổi nó thành mô hình 3D.
Khi tạo mô hình 3D, bạn nên chú ý đến các chi tiết nhỏ như độ dày của tường, khe hở, và vị trí của các lỗ. Những yếu tố này rất quan trọng trong việc đảm bảo rằng khuôn hoạt động hiệu quả.
Kiểm tra và điều chỉnh
Sau khi hoàn thành mô hình 3D, bước cuối cùng là kiểm tra và điều chỉnh mô hình nếu cần. Sử dụng công cụ mô phỏng trong SOLIDWORKS để xác định các điểm yếu và cải thiện thiết kế. Điều này sẽ giúp bạn đảm bảo rằng khuôn của mình có thể hoạt động tốt trong quá trình sản xuất thực tế.
III. Tối ưu hóa quá trình thiết kế khuôn bằng SOLIDWORKS
Tối ưu hóa là một phần không thể thiếu trong thiết kế khuôn. Nó không chỉ giúp bạn tiết kiệm thời gian mà còn nâng cao hiệu suất của khuôn.
Sử dụng công cụ mô phỏng

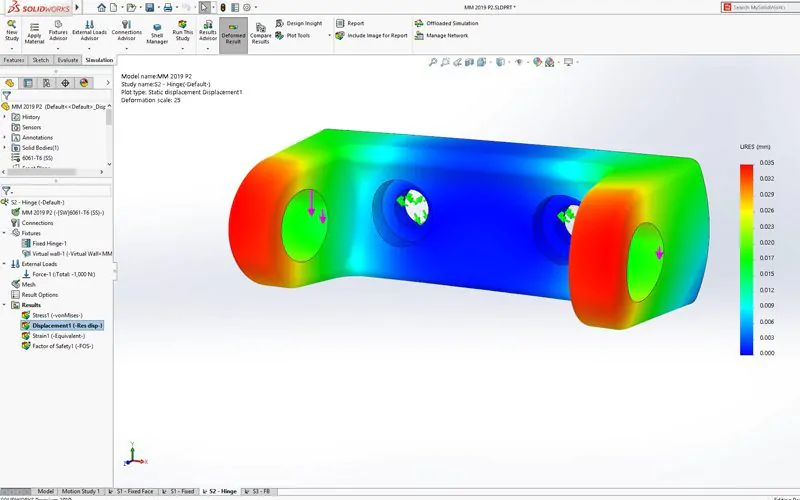

SOLIDWORKS cung cấp nhiều công cụ mô phỏng giúp bạn kiểm tra khả năng hoạt động của khuôn. Bạn có thể sử dụng công cụ mô phỏng để kiểm tra ứng suất, biến dạng, và nhiệt độ trong quá trình sản xuất. Điều này giúp bạn phát hiện sớm các vấn đề có thể xảy ra và đưa ra các giải pháp kịp thời.
Tối ưu hóa geometries

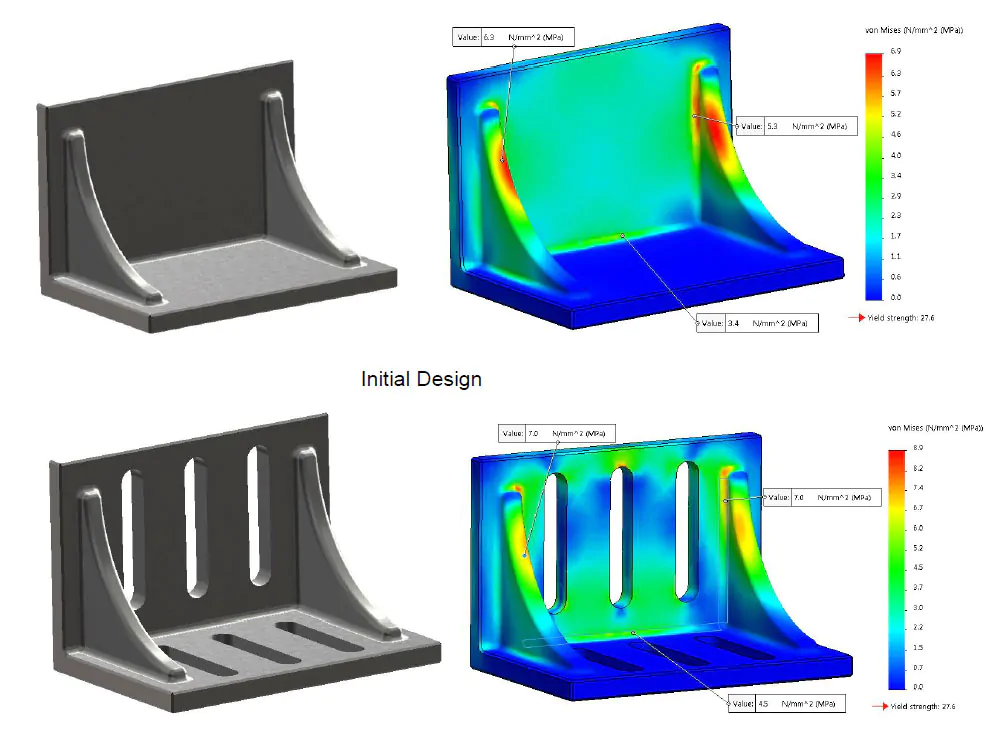

Việc tối ưu hóa hình học của khuôn cũng rất quan trọng. Bạn có thể sử dụng các công cụ để giảm bớt khối lượng mà vẫn đảm bảo tính chắc chắn. Điều này không chỉ giúp bạn tiết kiệm vật liệu mà còn làm giảm chi phí sản xuất.
Tăng cường tính linh hoạt
Cuối cùng, hãy cân nhắc đến tính linh hoạt của khuôn. Một khuôn linh hoạt có thể phục vụ nhiều mục đích khác nhau và giảm thiểu sự cần thiết phải thiết kế lại. Sử dụng các động cơ hoặc hệ thống điều khiển thông minh có thể giúp tăng cường tính linh hoạt này.
IV. Kỹ thuật mô phỏng khuôn trên SOLIDWORKS
Mô phỏng khuôn là một bước quan trọng trong quy trình thiết kế. Nó giúp bạn kiểm tra và xác nhận rằng thiết kế của bạn sẽ hoạt động như mong đợi.
Các loại mô phỏng trong SOLIDWORKS
SOLIDWORKS hỗ trợ nhiều loại mô phỏng khác nhau, bao gồm mô phỏng động lực học, mô phỏng dòng chảy, và mô phỏng nhiệt. Mỗi loại mô phỏng có mục đích riêng và giúp bạn đánh giá khuôn từ nhiều khía cạnh khác nhau.
Ví dụ, mô phỏng dòng chảy giúp bạn kiểm tra xem chất liệu có thể chảy đều trong khuôn hay không, trong khi mô phỏng động lực học giúp bạn xác định chuyển động của các bộ phận trong khuôn.
Lợi ích của mô phỏng
Bằng cách thực hiện mô phỏng, bạn có thể xác định sớm các vấn đề tiềm ẩn trong thiết kế. Việc này không chỉ giúp bạn tiết kiệm thời gian và chi phí mà còn tăng cường chất lượng sản phẩm cuối cùng.
Ngoài ra, mô phỏng còn giúp bạn trình bày thiết kế của mình một cách trực quan hơn đến khách hàng và đội ngũ sản xuất.
Kỹ thuật mô phỏng nâng cao
Ngoài các mô phỏng cơ bản, bạn cũng có thể áp dụng các kỹ thuật mô phỏng nâng cao, chẳng hạn như mô phỏng đa chiều hoặc mô phỏng kết cấu. Những kỹ thuật này yêu cầu kiến thức sâu hơn về phần mềm nhưng sẽ mang lại kết quả tốt hơn trong việc tối ưu hóa thiết kế.
V. Thiết kế và phân tích khuôn với SOLIDWORKS
Thiết kế khuôn là một quá trình đa chiều, bao gồm cả việc phân tích để đảm bảo rằng sản phẩm cuối cùng đạt tiêu chuẩn.
Phân tích ứng suất và biến dạng
Một trong những yếu tố quan trọng nhất trong thiết kế khuôn là phân tích ứng suất và biến dạng. SOLIDWORKS cho phép bạn thực hiện phân tích này thông qua các công cụ mô phỏng. Bằng cách hiểu rõ ứng suất và biến dạng, bạn có thể tối ưu hóa thiết kế để tránh tình trạng hỏng hóc trong quá trình sản xuất.
Kiểm tra tính khả thi
Trước khi đưa khuôn vào sản xuất, bạn cần kiểm tra tính khả thi của thiết kế. Sử dụng SOLIDWORKS để thực hiện các bài kiểm tra như mô phỏng quá trình sản xuất thực tế. Điều này giúp bạn xác định xem khuôn có đủ mạnh mẽ và hiệu quả để thực hiện công việc hay không.
Cải tiến thiết kế dựa trên dữ liệu phân tích
Dữ liệu phân tích thu được từ các bài kiểm tra sẽ cung cấp cho bạn thông tin quý giá để cải tiến thiết kế. Bạn nên thường xuyên kiểm tra và cập nhật thiết kế của mình dựa trên dữ liệu này để đảm bảo khuôn luôn đạt tiêu chuẩn cao nhất.
VI. Các công cụ hữu ích trong thiết kế khuôn trên SOLIDWORKS
SOLIDWORKS cung cấp rất nhiều công cụ hữu ích để hỗ trợ quá trình thiết kế khuôn. Dưới đây là một số công cụ nổi bật mà bạn nên khám phá.
Công cụ phác thảo
Công cụ phác thảo trong SOLIDWORKS cho phép bạn tạo ra các bản vẽ 2D. Đây là bước đầu tiên trong việc tạo ra mô hình 3D. Bạn có thể sử dụng các hình dạng cơ bản như đường thẳng, vòng tròn, và đa giác để xây dựng bản phác thảo của mình.
Công cụ Feature
Sau khi đã có bản phác thảo, bạn có thể sử dụng công cụ Feature để biến nó thành mô hình 3D. Với các tính năng như Extrude, Revolve, và Loft, bạn có thể dễ dàng tạo ra các hình dạng phức tạp cho khuôn của mình.
Công cụ Assembly
Công cụ Assembly trong SOLIDWORKS giúp bạn lắp ráp các phần lại với nhau để tạo thành sản phẩm hoàn chỉnh. Bạn có thể kiểm tra tính liên kết giữa các bộ phận và đảm bảo rằng chúng hoạt động tốt khi kết hợp lại.
VII. Lỗi thường gặp khi thiết kế khuôn trên SOLIDWORKS
Trong quá trình thiết kế khuôn, bạn có thể gặp phải một số lỗi phổ biến. Dưới đây là một số lưu ý mà bạn cần nhớ để tránh mắc phải.
Lỗi trong mô hình hóa
Một trong những lỗi phổ biến nhất là sai sót trong mô hình hóa. Điều này có thể xảy ra khi bạn không chú ý đến tỷ lệ hoặc kích thước của các bộ phận. Hãy luôn kiểm tra kỹ các thông số kỹ thuật trước khi hoàn thành mô hình.
Thiếu tính khả thi
Nhiều người thiết kế khuôn thường quên kiểm tra tính khả thi của sản phẩm. Một thiết kế đẹp mắt không đồng nghĩa với việc nó có thể sản xuất được. Hãy sử dụng các công cụ mô phỏng để kiểm tra tính khả thi trước khi tiến hành sản xuất.
Không sử dụng công cụ mô phỏng đầy đủ
Nhiều nhà thiết kế thường chỉ sử dụng mô phỏng cơ bản mà không khai thác hết các tính năng của SOLIDWORKS. Điều này có thể dẫn đến việc bỏ lỡ những điểm yếu trong thiết kế. Hãy tận dụng tối đa các công cụ mô phỏng mà SOLIDWORKS cung cấp để có được kết quả tốt nhất.
VIII. Cách sử dụng SOLIDWORKS để thiết kế khuôn hiệu quả
Để thiết kế khuôn hiệu quả trên SOLIDWORKS, bạn cần áp dụng một số mẹo và chiến lược. Dưới đây là một số gợi ý mà bạn có thể tham khảo.
Tham gia khóa học SOLIDWORKS Online cơ bản miễn phí tại: https://expert.sspace.com.vn/?utm_source=sspace.com.vn&utm_medium=content&utm_campaign=solidworks-expert&utm_content=legacy-course-19691khoa-hoc-solidworks-mien-phi/
Tối ưu hóa quy trình làm việc
Xây dựng một quy trình làm việc rõ ràng và logic sẽ giúp bạn tiết kiệm thời gian. Hãy lập kế hoạch chi tiết cho từng bước trong quy trình thiết kế và tuân thủ nó.
Nắm vững các công cụ
Hiểu rõ hơn về các công cụ mà SOLIDWORKS cung cấp sẽ giúp bạn tối ưu hóa thiết kế. Hãy dành thời gian để học hỏi và thực hành trên các công cụ mới, từ đó nâng cao kỹ năng thiết kế của mình.
Học hỏi từ cộng đồng
Tham gia vào cộng đồng SOLIDWORKS sẽ giúp bạn cập nhật thông tin mới nhất và học hỏi từ những người có kinh nghiệm. Bạn có thể tham gia các diễn đàn, nhóm Facebook, hoặc các khóa học trực tuyến để trao đổi kiến thức và kinh nghiệm.
IX. So sánh các phần mềm thiết kế khuôn, tại sao chọn SOLIDWORKS?
Trên thị trường hiện nay, có nhiều phần mềm thiết kế khuôn khác nhau. Tuy nhiên, SOLIDWORKS vẫn luôn giữ được vị thế của mình. Dưới đây là một số lý do tại sao bạn nên chọn SOLIDWORKS.
Giao diện thân thiện
Một trong những điểm mạnh của SOLIDWORKS là giao diện người dùng thân thiện. Điều này giúp người mới bắt đầu dễ dàng tiếp cận và làm quen với phần mềm.
Tính năng phong phú
SOLIDWORKS cung cấp rất nhiều tính năng hữu ích cho việc thiết kế khuôn, từ các công cụ thiết kế cơ bản cho đến các công cụ mô phỏng nâng cao. Điều này giúp bạn hoàn thành công việc một cách hiệu quả hơn.
Hỗ trợ lớn từ cộng đồng
SOLIDWORKS có một cộng đồng lớn và nhiệt tình sẵn sàng chia sẻ kiến thức và kinh nghiệm. Bạn có thể dễ dàng tìm thấy tài liệu, video hướng dẫn, và các khóa học trực tuyến để cải thiện kỹ năng của mình.
Tham gia nhóm zalo cộng đồng cơ khí để học tập và chia sẻ tại đây: https://zalo.me/g/jnoaeu738
X. Xu hướng mới trong thiết kế khuôn trên SOLIDWORKS
Trong thời đại công nghệ 4.0, thiết kế khuôn cũng đang trải qua nhiều thay đổi và xu hướng mới. Nắm bắt những xu hướng này sẽ giúp bạn duy trì lợi thế cạnh tranh trong ngành.
Sử dụng AI và Machine Learning
Một trong những xu hướng nổi bật hiện nay là việc ứng dụng trí tuệ nhân tạo (AI) và machine learning trong thiết kế khuôn. Các công cụ tự động hóa có thể giúp tối ưu hóa thiết kế và giảm thời gian cần thiết để hoàn thành dự án.
Tích hợp công nghệ in 3D
Công nghệ in 3D ngày càng trở nên phổ biến trong thiết kế khuôn. Việc này không chỉ giúp giảm chi phí sản xuất mà còn tạo ra những sản phẩm có độ chính xác cao. SOLIDWORKS cũng đã tích hợp các công cụ hỗ trợ in 3D, giúp bạn dễ dàng chuyển đổi thiết kế của mình thành sản phẩm thực tế.
Chuyển đổi sang môi trường làm việc đám mây
Xu hướng chuyển đổi sang môi trường làm việc đám mây đang ngày càng rõ nét. Việc này giúp bạn truy cập vào dự án mọi lúc mọi nơi và dễ dàng hợp tác với các thành viên khác trong đội ngũ.
XI. Kết luận
Thiết kế khuôn trên SOLIDWORKS là một hành trình thú vị nhưng cũng đầy thách thức. Bài viết này đã hướng dẫn bạn từ những bước cơ bản đến những kỹ thuật nâng cao trong việc thiết kế khuôn. Hy vọng rằng những thông tin và chiến lược mà chúng tôi cung cấp sẽ giúp bạn tự tin hơn trong việc áp dụng SOLIDWORKS trong quy trình thiết kế của mình. Nếu bạn chăm chỉ học hỏi và thực hành, bạn sẽ trở thành một chuyên gia trong lĩnh vực thiết kế khuôn.
