Cách Kích Hoạt Chuyển Động Sub-Assembly Trong Assembly SolidWorks Hiệu Quả
Trong quá trình thiết kế cơ khí với SolidWorks, việc xây dựng mô hình theo cấu trúc Assembly nhiều cấp là phương pháp phổ biến, giúp quản lý bản vẽ khoa học, dễ chỉnh sửa và thuận tiện tái sử dụng. Tuy nhiên, rất nhiều người dùng – đặc biệt là người mới – thường gặp phải một vấn đề quen thuộc:
👉 Khi đưa Sub-Assembly vào Assembly tổng, các chuyển động bên trong không còn hoạt động như mong muốn.
Điều này gây không ít bối rối khi bạn đang thiết kế:
-
Cơ cấu tay quay – con trượt
-
Hệ truyền động
-
Cơ cấu bản lề, cam
-
Mô hình mô phỏng nguyên lý hoạt động
Thực tế, SolidWorks không làm “mất” chuyển động của Sub-Assembly, mà chỉ mặc định chuyển nó sang trạng thái Rigid (cứng) để tối ưu hiệu suất tính toán.
Vậy làm thế nào để kích hoạt lại chuyển động Sub-Assembly trong Assembly?
👉 Câu trả lời nằm ở chế độ Flexible.
Hãy cùng SSPACE tìm hiểu chi tiết trong bài viết dưới đây.
Sub-Assembly trong SolidWorks là gì?
Sub-Assembly là một cụm lắp ráp con, nằm bên trong một Assembly cấp cao hơn. Việc chia nhỏ mô hình thành các Sub-Assembly mang lại nhiều lợi ích rõ rệt:
-
Quản lý cấu trúc lắp ráp rõ ràng, khoa học
-
Dễ dàng tái sử dụng Sub-Assembly cho nhiều dự án
-
Giảm độ phức tạp khi làm việc với Assembly lớn
-
Thuận tiện cho làm việc nhóm và phân chia nhiệm vụ
Trong môi trường riêng của Sub, các Component thường được ràng buộc bằng Mate để tạo chuyển động. Tuy nhiên, khi Sub-Assembly được chèn vào Assembly khác, SolidWorks mặc định sẽ khóa toàn bộ chuyển động nội bộ.
Vì sao Sub bị mất chuyển động khi đưa vào Assembly?
SolidWorks xử lý Assembly theo cấp bậc (Hierarchy). Khi một Sub được đưa vào Assembly cha, phần mềm sẽ:
-
Coi Sub-Assembly như một khối thống nhất
-
Không giải lại các Mate bên trong Sub-Assembly
Cách xử lý này giúp:
-
Giảm tải tính toán cho hệ thống
-
Tăng tốc độ Rebuild
-
Hạn chế xung đột Mate phức tạp
Tuy nhiên, với các thiết kế cần:
-
Mô phỏng chuyển động
-
Kiểm tra hành trình, va chạm
-
Trình diễn nguyên lý máy
👉 Việc Sub-Assembly không chuyển động sẽ gây bất tiện.
Lúc này, bạn cần chuyển Sub-Assembly sang chế độ Flexible.
Flexible là gì?
Flexible Sub là chế độ cho phép SolidWorks tiếp tục giải các Mate bên trong Sub-Assembly, ngay cả khi nó đang nằm trong Assembly cấp cao hơn.
Khi Sub-Assembly ở trạng thái Flexible:
-
Các Component bên trong có thể chuyển động
-
Mô hình phản ánh đúng nguyên lý hoạt động thực tế
-
Thuận tiện cho mô phỏng, trình diễn, kiểm tra va chạm
👉 Đây là một tính năng rất quan trọng nhưng thường bị bỏ qua, đặc biệt với người mới học SolidWorks.
Các cách kích hoạt trong Assembly SolidWorks
🔹 Cách 1: Thiết lập Flexible trong Component Properties
Đây là cách đầy đủ và chính xác nhất để kiểm soát trạng thái Sub-Assembly.
Bước 1:
-
Chuột trái vào Sub trong cây FeatureManager
-
Chọn Component Properties
Bước 2:
-
Trong hộp thoại Component Properties
-
Tại mục Solve As, chọn Flexible
-
Nhấn OK để xác nhận
✅ Sau khi hoàn tất, Sub-Assembly sẽ hoạt động linh hoạt ngay trong Assembly tổng.
🔹 Cách 2: Sử dụng lệnh nhanh
Đây là cách nhanh và tiện lợi, phù hợp khi thao tác thực tế.
-
Chuột trái vào Sub-Assembly
-

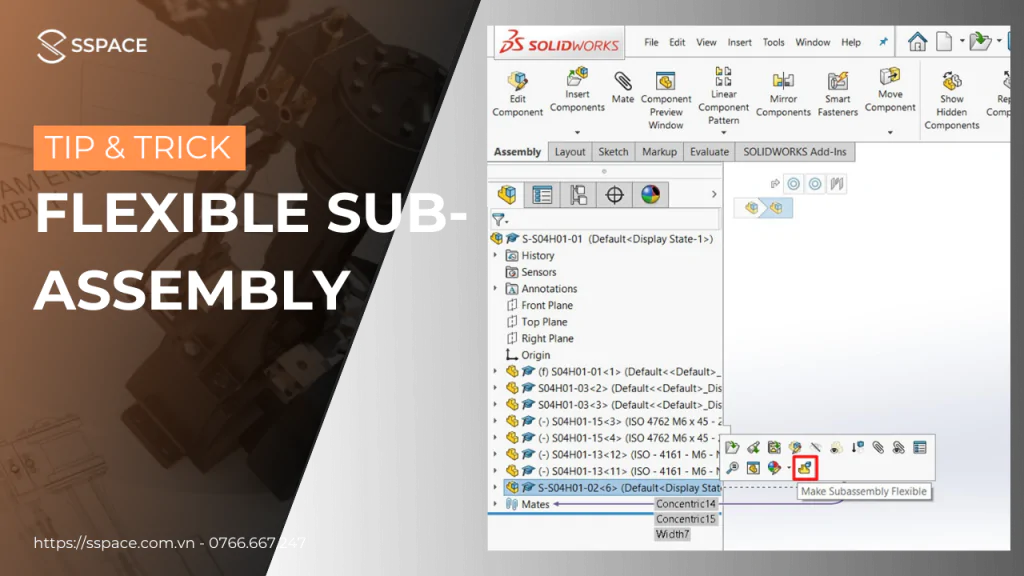

Chọn Make Subassembly Flexible
Chỉ với một thao tác, Sub-Assembly sẽ chuyển từ trạng thái Rigid → Flexible mà không cần mở hộp thoại chi tiết.
Khi nào nên sử dụng
Bạn nên kích hoạt Flexible Sub trong các trường hợp sau:
-
Mô phỏng cơ cấu chuyển động
-
Kiểm tra hành trình, góc quay, độ trượt
-
Trình diễn nguyên lý hoạt động máy cho khách hàng
-
Thiết kế máy tự động, đồ gá, băng tải
-
Phục vụ Animation hoặc Motion Study
👉 Ngược lại, với các cụm không cần chuyển động, nên giữ Sub-Assembly ở trạng thái Rigid để đảm bảo hiệu suất.
Lưu ý quan trọng khi sử dụng
-
❌ Không nên để quá nhiều Sub ở trạng thái Flexible trong một Assembly lớn
-
✅ Chỉ kích hoạt Flexible khi thực sự cần chuyển động
-
🔍 Kiểm tra kỹ các Mate bên trong Sub để tránh xung đột
-
🧩 Với mô hình phức tạp, nên tách:
-
Assembly mô phỏng
-
Assembly phục vụ sản xuất
-
Việc sử dụng Sub hợp lý giúp bạn cân bằng giữa hiệu năng và tính chính xác của mô hình.
Tổng kết
Hiểu và sử dụng đúng và chế độ Flexible là một kỹ năng quan trọng đối với bất kỳ kỹ sư SolidWorks nào.
Thay vì nghĩ rằng Sub bị “lỗi” khi mất chuyển động, bạn chỉ cần một vài thao tác đơn giản để kích hoạt lại khả năng làm việc linh hoạt trong Assembly tổng.
Hy vọng bài viết này của SSPACE giúp bạn:
-
Hiểu rõ bản chất
-
Ứng dụng Flexible đúng ngữ cảnh
-
Nâng cao hiệu quả thiết kế và mô phỏng thực tế
