Trong SOLIDWORKS, thẻ Evaluate đóng vai trò cực kỳ quan trọng trong việc kiểm tra, đánh giá và xác thực mô hình thiết kế. Một trong những công cụ được sử dụng nhiều nhất trong thẻ này chính là Mass Properties.
Mass Properties dùng để làm gì?
Công cụ Mass Properties cho phép người dùng:
-
Xác định khối lượng (Mass)
-
Tính thể tích (Volume)
-
Xác định tọa độ trọng tâm (Center of Mass)
-
Phân tích Moment quán tính (Moment of Inertia)
-
Kiểm tra các thông số vật lý quan trọng phục vụ:
-
Thiết kế cơ khí
-
Mô phỏng – Simulation
-
Tính toán kết cấu, động học
-
Vì vậy, việc hiển thị đúng hệ đơn vị, đúng số chữ số thập phân theo yêu cầu bản vẽ hoặc tiêu chuẩn doanh nghiệp là vô cùng quan trọng.
Trong bài viết này, SSPACE sẽ hướng dẫn bạn cách tùy chỉnh hiển thị Mass Properties nhanh – gọn – không ảnh hưởng đến cài đặt tổng của phần mềm.
Hướng Dẫn Tùy Chỉnh Hiển Thị Mass Properties Trong SOLIDWORKS

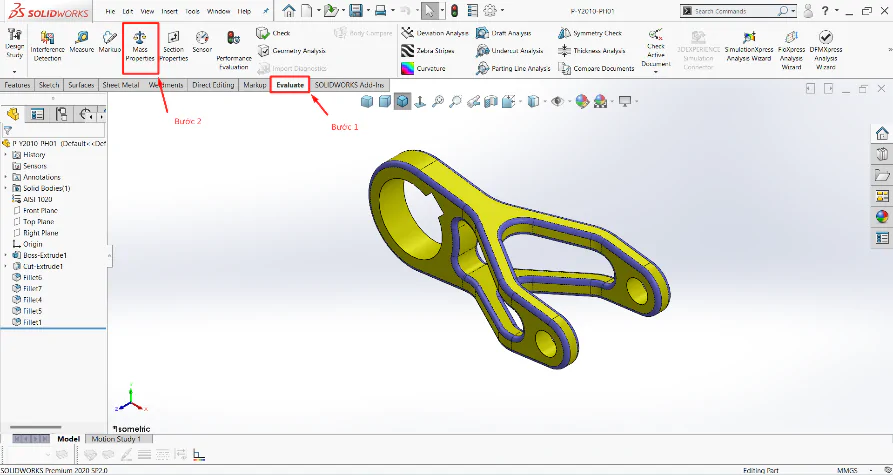

Bước 1: Mở Công Cụ Mass Properties
-
Vào tab Evaluate
-
Chọn Mass Properties
Hình 1

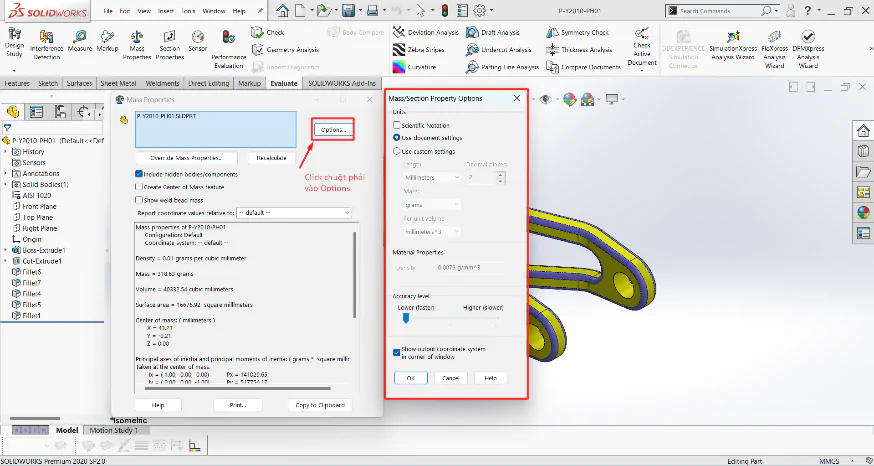

Bước 2: Mở Tùy Chọn Options
-
Trong cửa sổ Mass Properties
-
Nhấn Options… để thay đổi cách hiển thị
Hình 2

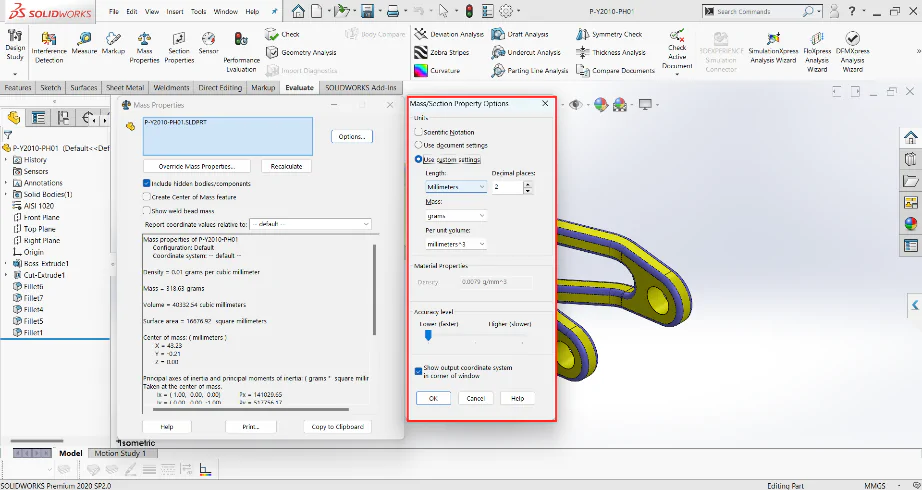

Bước 3: Chọn “Use Custom Settings”
-
Chuyển sang chế độ Use custom settings
-
Cho phép bạn tùy chỉnh độc lập so với hệ đơn vị mặc định của file
Hình 3
Bước 4: Tùy Chỉnh Hệ Đơn Vị & Số Chữ Thập Phân
Tại đây, bạn có thể:
-
Chọn hệ đơn vị mong muốn (kg, g, mm, m, …)
-
Điều chỉnh số chữ số thập phân cho:
-
Khối lượng
-
Thể tích
-
Moment quán tính
-
Rất hữu ích khi:
-
Xuất báo cáo
-
Làm hồ sơ kỹ thuật
-
So sánh kết quả tính toán
Hình 4

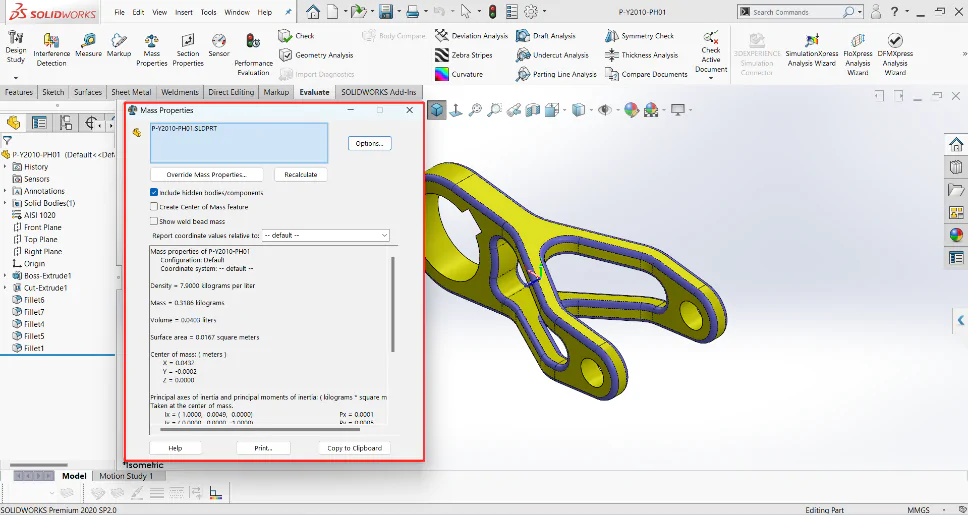

Bước 5: Xác Nhận & Kiểm Tra Kết Quả
-
Nhấn OK
-
Kiểm tra lại thông số hiển thị trong Mass Properties
Hình 5
Cuối cùng, chúng ta đã có được kết quả thể hiện theo đúng mong muốn mà không cần phải chỉnh sửa trong cài đặt của phần mềm. Nhờ vậy mà có thể giúp các bạn dễ dàng tùy chỉnh theo ý của mình và thể hiện ngay tại lúc muốn xuất kết quả. Sau tất cả, hãy cùng theo chân SSPACE để đón nhận thêm nhiều bài viết tiếp theo trên Fanpage nhé!
