Hướng dẫn thiết kế khuôn trong SOLIDWORKS là nội dung cốt lõi dành cho những ai đang học hoặc làm việc trong lĩnh vực khuôn mẫu – ép nhựa – gia công cơ khí chính xác. Việc nắm vững phương pháp thiết kế, công cụ và quy trình dựng khuôn trong SOLIDWORKS sẽ giúp bạn:
-
Tối ưu cấu trúc khuôn
-
Giảm lỗi trong quá trình sản xuất
-
Nâng cao hiệu suất và tuổi thọ khuôn
-
Rút ngắn thời gian đưa sản phẩm vào sản xuất hàng loạt
I. Tổng quan về thiết kế khuôn
Thiết kế khuôn là một công đoạn không thể thiếu trong quá trình sản xuất các sản phẩm từ:
-
Nhựa (ép phun, ép đùn)
-
Kim loại (đúc, dập)
-
Vật liệu tổng hợp
Khuôn chính là yếu tố quyết định hình dạng, độ chính xác và chất lượng của sản phẩm cuối cùng. Vì vậy, mọi sai sót trong khâu thiết kế khuôn đều có thể dẫn đến:
-
Lỗi sản phẩm hàng loạt
-
Tăng chi phí sửa khuôn
-
Gián đoạn dây chuyền sản xuất
Trong hướng dẫn thiết kế khuôn trong SOLIDWORKS, người học sẽ tiếp cận quy trình thiết kế khoa học – có kiểm soát – dễ chỉnh sửa, thay vì làm khuôn theo kinh nghiệm rời rạc.
Các loại khuôn và yêu cầu thiết kế
Tùy theo công nghệ sản xuất và mục đích sử dụng, khuôn có thể chia thành nhiều loại:
-
Khuôn ép nhựa
-
Khuôn đúc kim loại
-
Khuôn dập
-
Khuôn cao su – composite
Mỗi loại khuôn có:
-
Cấu trúc khác nhau
-
Yêu cầu riêng về vật liệu, độ bền, độ chính xác
-
Quy trình thiết kế và kiểm tra khác nhau
Điều này đòi hỏi người thiết kế khuôn phải:
-
Hiểu rõ đặc tính vật liệu
-
Tính toán kích thước, dung sai, độ bền
-
Đảm bảo khả năng sản xuất hàng loạt ổn định
1. Tầm quan trọng của thiết kế khuôn trong sản xuất
Thiết kế khuôn ảnh hưởng trực tiếp đến:
-
Chất lượng sản phẩm
-
Năng suất dây chuyền
-
Chi phí sản xuất và bảo trì
Một khuôn được thiết kế tốt sẽ:
-
Giảm thời gian chu kỳ sản xuất
-
Hạn chế lỗi như cong vênh, thiếu nhựa, bavia
-
Tiết kiệm nguyên vật liệu
-
Giảm rủi ro hỏng hóc trong quá trình vận hành
Ngoài ra, khuôn có cấu trúc hợp lý còn giúp:
-
Dễ bảo trì, sửa chữa
-
Dễ thay đổi chi tiết khi cải tiến sản phẩm
-
Tăng tính linh hoạt cho doanh nghiệp
👉 Đây chính là lý do hướng dẫn thiết kế khuôn trong SOLIDWORKS ngày càng được doanh nghiệp chú trọng trong đào tạo kỹ sư khuôn mẫu.
2. Công nghệ hiện đại trong thiết kế khuôn
Trong bối cảnh công nghiệp hiện đại, thiết kế khuôn không thể tách rời các công nghệ số như:
-
CAD (Computer-Aided Design) – thiết kế hỗ trợ máy tính
-
CAM (Computer-Aided Manufacturing) – lập trình gia công
-
CAE (Computer-Aided Engineering) – mô phỏng, phân tích kỹ thuật
Trong đó, SOLIDWORKS là một trong những phần mềm CAD hàng đầu, được ứng dụng rất rộng rãi trong thiết kế khuôn.
SOLIDWORKS hỗ trợ:
-
Dựng mô hình khuôn 3D chi tiết
-
Phân tách lòng khuôn – lõi khuôn
-
Kiểm tra va chạm, lắp ráp
-
Phân tích kỹ thuật trước khi gia công
Nhờ đó, kỹ sư có thể:
-
Phát hiện lỗi thiết kế sớm
-
Giảm chi phí chỉnh sửa khuôn thực tế
-
Đảm bảo khuôn đáp ứng yêu cầu sản xuất hàng loạt
Vai trò của SOLIDWORKS trong thiết kế khuôn hiện đại
So với phương pháp thiết kế truyền thống, hướng dẫn thiết kế khuôn trong SOLIDWORKS mang lại nhiều lợi thế:
-
Trực quan hóa cấu trúc khuôn bằng 3D
-
Dễ chỉnh sửa, tối ưu thiết kế
-
Kết nối chặt chẽ giữa thiết kế – mô phỏng – sản xuất
Đây cũng là lý do SOLIDWORKS được sử dụng rộng rãi trong:
-
Doanh nghiệp khuôn mẫu
-
Nhà máy ép nhựa, đúc kim loại
-
Đào tạo kỹ sư cơ khí – khuôn mẫu
Tổng kết
Hướng dẫn thiết kế khuôn trong SOLIDWORKS không chỉ giúp bạn biết cách dựng khuôn, mà còn:
-
Hiểu tư duy thiết kế khuôn chuẩn sản xuất
-
Giảm sai sót và chi phí thực tế
-
Tăng năng lực cạnh tranh cho kỹ sư và doanh nghiệp
II. Các loại khuôn phổ biến trong ngành công nghiệp
Có nhiều loại khuôn khác nhau được sử dụng trong ngành công nghiệp, mỗi loại được thiết kế cho mục tiêu sản xuất cụ thể. Dưới đây là một số loại khuôn phổ biến mà bạn có thể gặp trong thực tế.
1. Khuôn ép nhựa
Khuôn ép nhựa là loại khuôn được sử dụng rộng rãi trong ngành công nghiệp sản xuất đồ nhựa. Quy trình ép nhựa diễn ra khi nhựa được làm nóng chảy và sau đó được đưa vào khuôn dưới áp lực cao. Khi nhựa đông cứng, nó sẽ tạo ra sản phẩm theo hình dạng của khuôn.
Tính chính xác và độ bền của khuôn ép nhựa phụ thuộc vào chất liệu làm khuôn cũng như quy trình thiết kế. Một khuôn chất lượng sẽ giúp sản phẩm có bề mặt hoàn thiện tốt và độ chính xác cao.
2. Khuôn đúc kim loại
Khuôn đúc kim loại thường được sử dụng trong ngành sản xuất các linh kiện cơ khí, ô tô và điện tử. Quá trình đúc diễn ra khi kim loại nóng chảy được đổ vào khuôn và để nguội lại. Khuôn đúc có thể làm bằng nhiều loại vật liệu như thép, nhôm hoặc hợp kim.
Sự lựa chọn chất liệu khuôn đúc kim loại thường phụ thuộc vào nhiệt độ nóng chảy của kim loại cũng như tính chất cơ lý của sản phẩm cuối cùng.

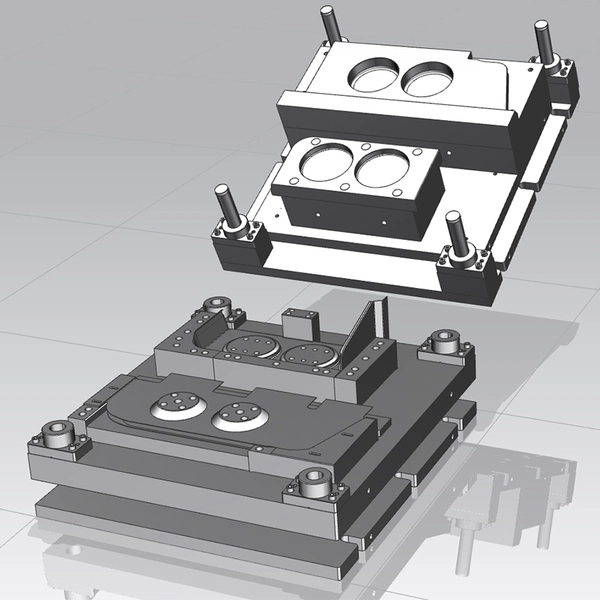

3. Khuôn dập
Khuôn dập được sử dụng chủ yếu trong ngành công nghiệp chế tạo, đặc biệt là trong sản xuất linh kiện ô tô và thiết bị điện. Quy trình dập thường bao gồm việc sử dụng lực lớn để làm biến dạng kim loại nhằm tạo ra hình dạng mong muốn. Khuôn dập có thể được thiết kế để tạo ra nhiều chi tiết phức tạp trong một lần dập.
Các khuôn dập thường được thiết kế với độ chính xác cao để đảm bảo tính đồng nhất và chất lượng của sản phẩm. Khuôn dập có thể được làm bằng thép hoặc vật liệu tổng hợp tùy thuộc vào mục đích sử dụng.
4. Khuôn tiêm
Khuôn tiêm là một trong những loại khuôn quan trọng nhất trong quy trình sản xuất hàng loạt, đặc biệt là trong ngành công nghiệp nhựa. Quy trình tiêm nhựa diễn ra khi các hạt nhựa được nén chặt vào khuôn dưới áp suất cao.
Khuôn tiêm thường có cấu trúc phức tạp và được thiết kế để đảm bảo sự đồng nhất của sản phẩm. Bên cạnh đó, việc kiểm soát nhiệt độ và áp suất trong quá trình tiêm cũng cực kỳ quan trọng để đảm bảo chất lượng sản phẩm cuối cùng.
III. Cài đặt và chuẩn bị môi trường làm việc trong SOLIDWORKS
Trước khi bắt đầu thiết kế khuôn trong SOLIDWORKS, việc cài đặt và chuẩn bị môi trường làm việc là rất quan trọng. Để đảm bảo rằng bạn có thể làm việc hiệu quả và tận dụng tối đa các tính năng của phần mềm, hãy thực hiện các bước sau.
1. Cài đặt SOLIDWORKS
Đầu tiên, bạn cần tải xuống và cài đặt phiên bản SOLIDWORKS phù hợp với hệ điều hành của mình. Có nhiều phiên bản khác nhau của SOLIDWORKS , bao gồm phiên bản dành cho sinh viên, doanh nghiệp và cá nhân. Bạn nên chọn phiên bản phù hợp nhất với nhu cầu sử dụng của mình.
Sau khi cài đặt xong, hãy đảm bảo rằng bạn đã kích hoạt phần mềm bằng mã bản quyền. Việc này sẽ cho phép bạn truy cập vào tất cả các tính năng mà SOLIDWORKS cung cấp.
2. Chuẩn bị tài liệu hướng dẫn
Một nguồn tài liệu hướng dẫn đầy đủ sẽ giúp bạn tiết kiệm thời gian và tăng hiệu suất làm việc. Bạn nên tìm kiếm các tài liệu trực tuyến, video hướng dẫn hoặc sách giáo khoa liên quan đến thiết kế khuôn trong SOLIDWORKS để có thể tham khảo trong quá trình làm việc.
Ngoài ra, bạn cũng nên tham gia vào các diễn đàn hoặc cộng đồng trực tuyến để trao đổi kinh nghiệm và nhận hỗ trợ từ những người đã có kinh nghiệm làm việc với SOLIDWORKS .
3. Tùy chỉnh giao diện SOLIDWORKS
Việc tùy chỉnh giao diện làm việc trong SOLIDWORKS sẽ giúp bạn làm quen và tăng tốc quá trình thiết kế. Bạn có thể thay đổi bố cục, thêm hoặc xóa các thanh công cụ và điều chỉnh kích thước màn hình cho phù hợp với nhu cầu của mình.
Ngoài ra, việc lưu lại các mẫu thiết kế khuôn trước đó cũng rất hữu ích. Bạn có thể tạo thư viện các mẫu khuôn để dễ dàng truy cập và sử dụng trong các dự án tiếp theo.
IV. Quy trình thiết kế khuôn cơ bản
Quy trình thiết kế khuôn trong SOLIDWORKS thường được chia thành nhiều bước khác nhau. Mỗi bước đều có vai trò quan trọng trong việc tạo ra một sản phẩm chất lượng cao. Dưới đây là một quy trình cơ bản mà bạn có thể tham khảo.
1. Nghiên cứu yêu cầu sản phẩm
Trước khi bắt đầu thiết kế, bạn cần nắm rõ yêu cầu của sản phẩm mà khuôn sẽ sản xuất. Điều này bao gồm kích thước, hình dạng, vật liệu và các thông số kỹ thuật khác. Việc nghiên cứu kỹ lưỡng sẽ giúp bạn có cái nhìn tổng quát hơn về sản phẩm và định hướng thiết kế khuôn phù hợp.
Bạn cần xem xét các yếu tố như khả năng sản xuất hàng loạt, độ chính xác và tính năng của sản phẩm. Hãy đảm bảo rằng bạn đã có đủ thông tin để đưa ra quyết định thiết kế chính xác.
2. Lên ý tưởng thiết kế
Bước tiếp theo là lên ý tưởng thiết kế cho khuôn. Bạn có thể bắt đầu bằng việc phác thảo sơ bộ hình dáng của khuôn trên giấy hoặc sử dụng phần mềm vẽ 2D. Việc này sẽ giúp bạn có cái nhìn tổng quát hơn về cấu trúc của khuôn và các bộ phận cần thiết.
Sau khi phác thảo xong, hãy chuyển sang việc tạo mô hình 3D trong SOLIDWORKS. Sử dụng các công cụ như “Extrude”, “Revolve” hay “Cut” để xây dựng hình dạng của khuôn. Đừng ngần ngại thử nghiệm với nhiều thiết kế khác nhau để tìm ra giải pháp tối ưu nhất.
3. Tính toán và phân tích mô hình
Sau khi đã có mô hình 3D, bước tiếp theo là thực hiện các phép tính và phân tích để đảm bảo rằng thiết kế khuôn đáp ứng các yêu cầu kỹ thuật. SOLIDWORKS cung cấp nhiều công cụ hữu ích cho việc phân tích như FEA (Finite Element Analysis) giúp bạn kiểm tra độ bền và khả năng chịu lực của khuôn.
Nếu phát hiện ra bất kỳ vấn đề nào, hãy quay lại và điều chỉnh mô hình cho phù hợp. Đảm bảo rằng mọi thông số đều được tối ưu hóa trước khi chuyển sang giai đoạn tiếp theo.
V. Thiết kế chi tiết khuôn
Một thiết kế khuôn hoàn chỉnh không chỉ bao gồm phần hình dạng bên ngoài mà còn bao gồm nhiều chi tiết bên trong, ảnh hưởng đến quá trình sản xuất và chất lượng sản phẩm. Dưới đây là một số yếu tố quan trọng mà bạn cần chú ý khi thiết kế chi tiết khuôn.
1. Thiết kế hệ thống dẫn hướng
Hệ thống dẫn hướng đóng vai trò quan trọng trong việc đảm bảo các bộ phận của khuôn được định vị chính xác trong quá trình sản xuất. Việc thiết kế hệ thống dẫn hướng bao gồm việc xác định vị trí lỗ, ren và các bộ phận kết nối.
Khi thiết kế hệ thống dẫn hướng, bạn cần chú ý đến độ chính xác và độ bền của các bộ phận. SOLIDWORKS cung cấp nhiều công cụ để kiểm tra và điều chỉnh các chi tiết này, giúp bạn đạt được kết quả tốt nhất.
2. Thiết kế hệ thống làm mát
Hệ thống làm mát là một phần thiết yếu trong thiết kế khuôn, đặc biệt là đối với khuôn ép nhựa. Việc đảm bảo rằng khuôn được làm mát đúng cách sẽ giúp giảm thiểu thời gian sản xuất và tăng tuổi thọ của khuôn.
Khi thiết kế hệ thống làm mát, bạn cần chú ý đến vị trí và kích thước của các ống dẫn nước. Các ống dẫn nước nên được bố trí sao cho nước có thể lưu thông đều và nhanh chóng qua toàn bộ khuôn.
3. Kiểm tra độ chính xác của mô hình
Sau khi hoàn thiện các chi tiết khuôn, bạn cần kiểm tra độ chính xác của mô hình một lần nữa. SOLIDWORKS có nhiều công cụ hỗ trợ kiểm tra và phân tích các thông số kỹ thuật. Bạn nên thực hiện các phép thử để đảm bảo rằng tất cả các bộ phận đều khớp với nhau một cách hoàn hảo.
Nếu phát hiện các vấn đề, hãy trở lại và điều chỉnh thiết kế cho phù hợp. Độ chính xác trong thiết kế khuôn là rất quan trọng để đảm bảo rằng sản phẩm cuối cùng đạt tiêu chuẩn chất lượng.
VI. Kiểm tra và phân tích mô hình khuôn
Sau khi hoàn thành thiết kế khuôn, việc kiểm tra và phân tích mô hình là bước không thể thiếu trong quy trình thiết kế. Điều này sẽ giúp bạn phát hiện ra các lỗi tiềm ẩn và đảm bảo rằng khuôn có thể hoạt động đúng như mong đợi.
1. Thực hiện phân tích cấu trúc
Phân tích cấu trúc là một bước quan trọng để đánh giá khả năng chịu lực và độ bền của khuôn. SOLIDWORKS cung cấp công cụ FEA giúp bạn mô phỏng lực tác động lên khuôn và kiểm tra khả năng chịu đựng của các bộ phận.
Bằng cách thực hiện phân tích này, bạn có thể xác định được các điểm yếu trong thiết kế và điều chỉnh kịp thời trước khi đi vào sản xuất.
2. Kiểm tra tính chính xác của mô hình
Tính chính xác của mô hình là một yếu tố quan trọng cần được kiểm tra. Bạn có thể sử dụng công cụ đo lường trong SOLIDWORKS để kiểm tra kích thước và hình dạng của các bộ phận. Hãy đảm bảo rằng tất cả các thông số đều nằm trong phạm vi cho phép trước khi chuyển sang giai đoạn sản xuất.
3. Phân tích quy trình sản xuất
Cuối cùng, hãy xem xét toàn bộ quy trình sản xuất để đảm bảo rằng thiết kế khuôn không chỉ đáp ứng yêu cầu kỹ thuật mà còn phù hợp với quy trình sản xuất thực tế. Việc này bao gồm đánh giá thời gian sản xuất, chi phí và khả năng sản xuất hàng loạt.
Nên nhớ rằng, một khuôn thiết kế tốt không chỉ đẹp mà còn phải có khả năng sản xuất hiệu quả với chi phí thấp.
VII. Xuất bản tài liệu kỹ thuật và gia công khuôn
Khi bạn đã hoàn thành mọi bước trong quá trình thiết kế, việc xuất bản tài liệu kỹ thuật và gia công khuôn là bước cuối cùng nhưng không kém phần quan trọng. Đây là lúc bạn chuyển từ mô hình 3D sang sản xuất thực tế.
1. Xuất bản tài liệu kỹ thuật
Tài liệu kỹ thuật là một phần không thể thiếu trong quá trình sản xuất khuôn, bao gồm bản vẽ kỹ thuật, thông số kỹ thuật và hướng dẫn lắp đặt. Bạn nên sử dụng các công cụ trong SOLIDWORKS để tạo bản vẽ chi tiết và xuất chúng dưới định dạng PDF hoặc DXF.
Đảm bảo rằng tất cả các thông tin cần thiết đều được ghi rõ ràng, giúp cho người gia công có thể dễ dàng hiểu và thực hiện theo.

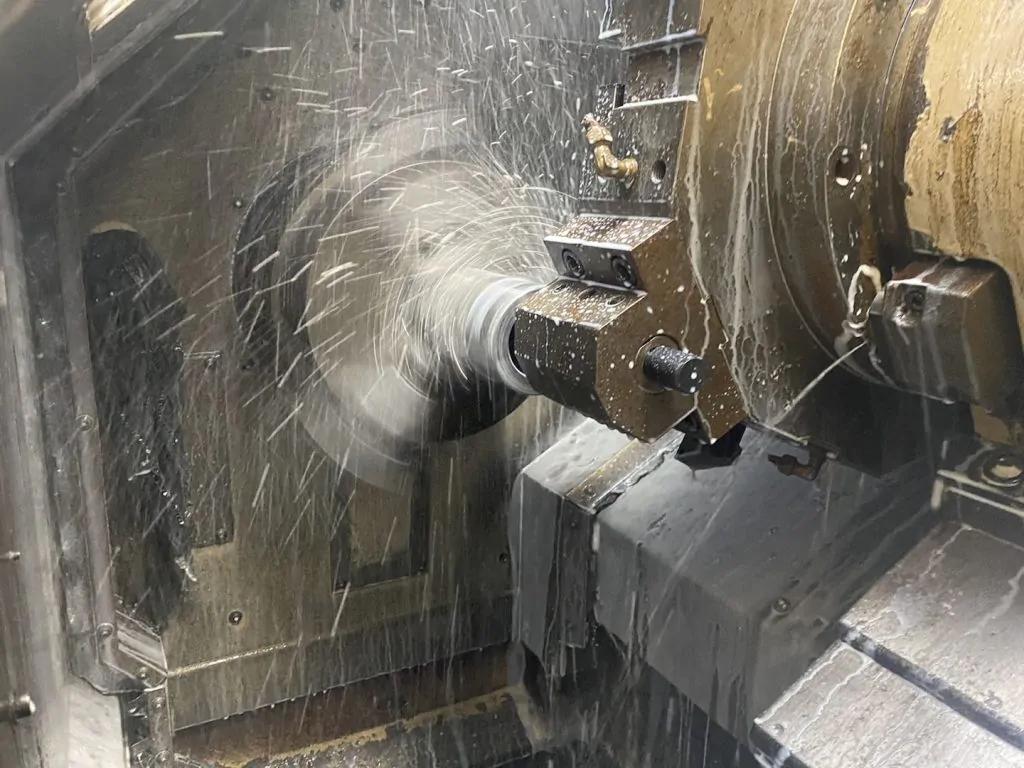

2. Gia công khuôn
Sau khi đã chuẩn bị đầy đủ tài liệu kỹ thuật, bước tiếp theo là gia công khuôn. Bạn có thể chuyển giao tài liệu cho bộ phận gia công hoặc nhà máy sản xuất. Quy trình gia công có thể bao gồm cắt, tiện, phay, hàn và nhiều phương pháp khác.
Trong suốt quá trình gia công, hãy đảm bảo rằng mọi thông số và yêu cầu đều được tuân thủ nghiêm ngặt. Việc kiểm tra chất lượng sản phẩm trong từng giai đoạn gia công cũng rất quan trọng để đảm bảo rằng khuôn đáp ứng các tiêu chuẩn kỹ thuật.
3. Kiểm tra và nghiệm thu khuôn
Cuối cùng, khi khuôn đã được gia công xong, bạn cần thực hiện kiểm tra và nghiệm thu. Điều này bao gồm việc kiểm tra kích thước, hình dạng và độ chính xác của khuôn. Nếu tất cả đều đạt yêu cầu, bạn có thể tiến hành đưa khuôn vào sản xuất thực tế.
Nếu có vấn đề xảy ra, hãy làm việc với bộ phận gia công để điều chỉnh và sửa chữa kịp thời. Một khuôn hoàn hảo sẽ là nền tảng cho một sản phẩm chất lượng cao.
VIII. Kinh nghiệm thực tiễn và mẹo tối ưu hóa thiết kế khuôn
Trong quá trình thiết kế khuôn, việc tích lũy kinh nghiệm thực tiễn và áp dụng các mẹo tối ưu hóa có thể giúp bạn tiết kiệm thời gian và nâng cao chất lượng sản phẩm. Dưới đây là một số mẹo hữu ích mà bạn có thể tham khảo.
1. Tích lũy kinh nghiệm từ dự án thực tế
Tham gia vào các dự án thực tế sẽ giúp bạn hiểu rõ hơn về quy trình thiết kế và sản xuất khuôn. Hãy tìm kiếm cơ hội thực tập hoặc làm việc tại các xưởng sản xuất để có thể học hỏi từ những người có kinh nghiệm.
Ngoài ra, hãy luôn ghi lại những bài học và kinh nghiệm mà bạn đã học được trong quá trình làm việc. Điều này sẽ giúp bạn rút ra kinh nghiệm quý báu cho các dự án tiếp theo.
2. Sử dụng thư viện mẫu trong SOLIDWORKS
SOLIDWORKS cung cấp nhiều thư viện mẫu có sẵn mà bạn có thể sử dụng để tiết kiệm thời gian trong quá trình thiết kế. Hãy tận dụng các mẫu này để xây dựng các bộ phận khuôn một cách nhanh chóng và hiệu quả.
Ngoài ra, bạn cũng có thể tạo thư viện mẫu riêng của mình từ các dự án trước đó để có thể tái sử dụng trong tương lai.
3. Liên tục cập nhật công nghệ mới
Ngành công nghiệp chế tạo khuôn luôn phát triển và thay đổi. Hãy luôn cập nhật kiến thức và công nghệ mới nhất để có thể áp dụng vào quy trình thiết kế của mình. Tham gia các khóa học, hội thảo hoặc đọc sách báo chuyên ngành sẽ giúp bạn nâng cao tay nghề và mở rộng kiến thức.
IX. Kết luận
Hướng dẫn thiết kế khuôn trong SOLIDWORKS không chỉ là một quy trình mà còn là một nghệ thuật kết hợp giữa kỹ thuật và sáng tạo. Việc nắm vững quy trình này sẽ giúp bạn tạo ra những sản phẩm chất lượng cao, đáp ứng nhu cầu của thị trường.
Từ việc tìm hiểu về các loại khuôn, chuẩn bị môi trường làm việc, cho đến quy trình thiết kế và gia công, mỗi bước đều có sự quan trọng riêng. Hãy luôn giữ tinh thần học hỏi và tích lũy kinh nghiệm để không ngừng phát triển trong lĩnh vực thiết kế khuôn.
