Thiết kế tủ điện bằng SOLIDWORKS: Hướng dẫn chi tiết và hiệu quả tối ưu hóa quy trình

Chia sẻ bài viết

Thiết kế tủ điện bằng SOLIDWORKS đang dần trở thành tiêu chuẩn trong các doanh nghiệp cơ điện – tự động hóa nhờ khả năng mô hình hóa 3D chính xác, kiểm soát không gian lắp đặt và giảm thiểu rủi ro sai sót ngay từ giai đoạn thiết kế. Việc ứng dụng SOLIDWORKS không chỉ giúp rút ngắn thời gian triển khai mà còn nâng cao chất lượng, độ an toàn và tính chuyên nghiệp của hệ thống tủ điện.

I. Tổng quan về thiết kế tủ điện

Thiết kế tủ điện là một hạng mục then chốt trong các hệ thống điện công nghiệp và dân dụng. Một bản thiết kế tốt không chỉ đảm bảo an toàn điện, dễ bảo trì mà còn ảnh hưởng trực tiếp đến hiệu suất vận hành lâu dài của toàn bộ hệ thống.

Tủ điện là gì và vai trò trong hệ thống điện

Tủ điện là kết cấu dùng để lắp đặt, bảo vệ và phân phối các thiết bị điện như:

  • Aptomat, MCCB, MCB

  • Contactor, relay, PLC

  • Biến tần, bộ nguồn, terminal

Tủ điện thường xuất hiện tại nhà máy, trạm điện, khu công nghiệp, tòa nhà và hệ thống tự động hóa. Vai trò chính của tủ điện bao gồm:

  • Phân phối điện năng an toàn

  • Bảo vệ thiết bị và con người

  • Tối ưu không gian lắp đặt và vận hành

Một thiết kế tủ điện đạt chuẩn cần đáp ứng đồng thời các yếu tố: kỹ thuật – an toàn – thẩm mỹ – tiêu chuẩn công nghiệp.

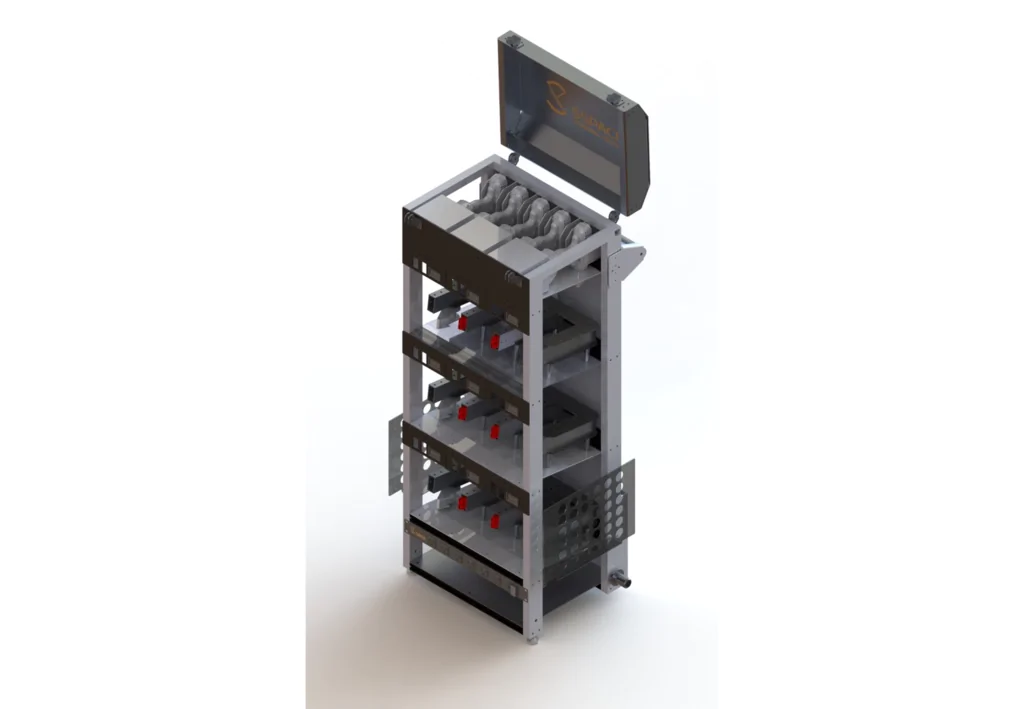

Thiết kế tủ điện

Lợi ích khi thiết kế tủ điện bằng SOLIDWORKS

So với phương pháp vẽ tay hoặc CAD 2D truyền thống, việc thiết kế tủ điện bằng SOLIDWORKS mang lại nhiều lợi thế rõ rệt:

Mô hình hóa 3D chính xác, trực quan
SOLIDWORKS cho phép dựng mô hình tủ điện 3D đầy đủ từ khung tủ, ray DIN, máng cáp đến từng thiết bị bên trong. Nhờ đó, kỹ sư dễ dàng kiểm soát:

  • Khoảng cách lắp đặt

  • Va chạm cơ khí

  • Không gian tản nhiệt

Rút ngắn thời gian thiết kế và chỉnh sửa
Chỉ cần thay đổi một thông số, toàn bộ mô hình sẽ tự động cập nhật. Điều này giúp:

  • Giảm thời gian chỉnh sửa

  • Tránh sai lệch giữa bản vẽ và thực tế

Tích hợp phân tích kỹ thuật
SOLIDWORKS hỗ trợ các công cụ phân tích như:

  • Kiểm tra kết cấu khung tủ

  • Đánh giá bố trí thiết bị

  • Hỗ trợ thiết kế tối ưu cho sản xuất

Nhờ đó, các lỗi tiềm ẩn được phát hiện sớm trước khi đưa vào gia công hoặc lắp đặt thực tế.

Những hạn chế của thiết kế tủ điện theo phương pháp truyền thống

Thiết kế tủ điện theo cách truyền thống (vẽ tay hoặc CAD 2D rời rạc) thường gặp nhiều vấn đề:

  • Dễ sai sót kỹ thuật do thiếu mô phỏng không gian thực

  • Thời gian thiết kế kéo dài, phụ thuộc nhiều vào kinh nghiệm cá nhân

  • Khó chỉnh sửa và tối ưu, đặc biệt khi thay đổi thiết bị hoặc kích thước tủ

  • Rủi ro xung đột lắp đặt, chỉ phát hiện khi đã thi công thực tế

Những hạn chế này khiến chi phí sửa đổi tăng cao và ảnh hưởng đến tiến độ dự án.

 Việc ứng dụng thiết kế tủ điện bằng SOLIDWORKS giúp doanh nghiệp chuẩn hóa quy trình, giảm rủi ro, và nâng cao chất lượng hệ thống điện ngay từ khâu thiết kế.

    II. Các bước thiết kế tủ điện bằng SOLIDWORKS

    Để thiết kế tủ điện bằng SOLIDWORKS đạt hiệu quả cao, kỹ sư cần tuân theo một quy trình rõ ràng, có tính hệ thống. Quy trình này không chỉ giúp đảm bảo độ chính xác kỹ thuật mà còn giảm thiểu rủi ro phát sinh trong giai đoạn sản xuất – lắp đặt thực tế.

    1. Phân tích yêu cầu thiết kế ban đầu

    Trước khi bắt tay vào dựng mô hình, việc phân tích yêu cầu thiết kế là bước nền tảng không thể bỏ qua. Ở giai đoạn này, kỹ sư cần:

    • Thu thập yêu cầu từ khách hàng hoặc bộ phận kỹ thuật

    • Xác định loại tủ điện (tủ phân phối, tủ điều khiển, tủ MCC…)

    • Làm rõ các thông số quan trọng:

      • Kích thước tổng thể

      • Số lượng – chủng loại thiết bị

      • Môi trường lắp đặt (trong nhà, ngoài trời, bụi, ẩm, nhiệt độ cao…)

      • Tiêu chuẩn áp dụng (IEC, IP, chống cháy, an toàn điện)

    Việc làm rõ yêu cầu ngay từ đầu giúp hạn chế tối đa việc phải chỉnh sửa lớn về sau, vốn rất tốn thời gian và chi phí.

    solidworks sheet metal

    2. Xây dựng mô hình tủ điện 3D trong SOLIDWORKS

    Sau khi đã thống nhất yêu cầu, kỹ sư bắt đầu dựng mô hình tủ điện 3D bằng SOLIDWORKS. Đây là bước tạo “khung xương” cho toàn bộ thiết kế.

    Các công việc chính bao gồm:

    • Xác định kích thước và hình dạng vỏ tủ

    • Tạo các chi tiết cơ bản: thân tủ, cửa, đáy, mái, lỗ thông gió

    • Thiết kế ray DIN, plate gá thiết bị, máng đi dây

    Nhờ môi trường 3D trực quan, kỹ sư có thể dễ dàng kiểm tra tỷ lệ, va chạm cơ khí và khả năng lắp đặt ngay từ giai đoạn đầu.

    3. Thiết kế bố cục linh kiện bên trong tủ điện

    Bố trí linh kiện là bước ảnh hưởng trực tiếp đến hiệu suất vận hành, khả năng tản nhiệt và bảo trì của tủ điện. Khi thực hiện bước này, cần chú ý:

    • Khoảng cách an toàn giữa các thiết bị điện

    • Phân vùng rõ ràng giữa nguồn – điều khiển – tín hiệu

    • Thuận tiện cho việc đi dây, đấu nối và bảo trì sau này

    • Đảm bảo luồng không khí lưu thông hợp lý

    SOLIDWORKS cho phép kéo – thả, điều chỉnh vị trí linh kiện linh hoạt, giúp kỹ sư nhanh chóng thử nghiệm nhiều phương án bố trí khác nhau trước khi chốt thiết kế tối ưu.

    4. Tối ưu hóa thiết kế về an toàn và hiệu suất

    Sau khi hoàn thiện bố cục tổng thể, bước cuối cùng là tối ưu hóa thiết kế để đảm bảo tủ điện vận hành ổn định, an toàn và bền bỉ:

    • Kiểm tra khả năng chịu tải của kết cấu tủ

    • Đánh giá điều kiện thông gió, tản nhiệt

    • Xem xét cấp bảo vệ IP, chống bụi – chống nước

    • Đảm bảo tuân thủ các tiêu chuẩn an toàn điện hiện hành

    Nhờ khả năng mô phỏng và chỉnh sửa nhanh, SOLIDWORKS giúp kỹ sư tinh chỉnh thiết kế dễ dàng mà không cần làm lại từ đầu.

    III. Giải quyết các vấn đề thường gặp khi thiết kế tủ điện

    Trong thực tế triển khai, thiết kế tủ điện thường phát sinh nhiều vấn đề kỹ thuật. Việc nhận diện sớm và xử lý đúng cách sẽ giúp dự án luôn đi đúng tiến độ.

    1. Vấn đề không gian và bố trí linh kiện

    Một lỗi phổ biến là không gian tủ không đủ hoặc bố trí linh kiện thiếu hợp lý, dẫn đến:

    • Khó đi dây

    • Khó bảo trì

    • Nguy cơ quá nhiệt

    Giải pháp là:

    • Nắm rõ kích thước thực tế của từng thiết bị

    • Tận dụng mô hình 3D để kiểm tra va chạm và khoảng hở

    • Ưu tiên bố trí theo logic vận hành thay vì chỉ theo thẩm mỹ

    ve-3d-solidworks

    2. Quản lý nhiệt độ và thông gió trong tủ điện

    Nhiệt sinh ra từ thiết bị điện nếu không được kiểm soát sẽ làm giảm tuổi thọ linh kiện. Khi thiết kế cần:

    • Bố trí lỗ thông gió hợp lý

    • Xem xét sử dụng quạt, filter hoặc giải pháp làm mát

    • Tránh tập trung thiết bị sinh nhiệt tại một khu vực

    Việc mô phỏng luồng không khí trong giai đoạn thiết kế giúp dự đoán sớm các điểm nóng và đưa ra phương án xử lý phù hợp.

    3. Đảm bảo tiêu chuẩn an toàn điện

    An toàn điện luôn là ưu tiên hàng đầu. Thiết kế tủ điện cần đảm bảo:

    • Khoảng cách cách điện đúng chuẩn

    • Chống chạm, chống rò rỉ điện

    • Khả năng chịu sự cố ngắn mạch

    Việc tham chiếu các tiêu chuẩn kỹ thuật và áp dụng ngay trong mô hình SOLIDWORKS giúp giảm thiểu rủi ro khi đưa vào vận hành.

    4. Linh hoạt thay đổi theo yêu cầu khách hàng

    Trong thực tế, yêu cầu thay đổi từ khách hàng là điều khó tránh. Nhờ thiết kế tham số và mô hình 3D, SOLIDWORKS cho phép:

    • Điều chỉnh nhanh kích thước, bố cục

    • Cập nhật đồng bộ toàn bộ bản vẽ liên quan

    • Giảm đáng kể thời gian chỉnh sửa so với phương pháp truyền thống

    IV. Kiểm Tra và Đánh Giá Thiết Kế Tủ Điện

    Sau khi hoàn thành thiết kế, bước cuối cùng là kiểm tra và đánh giá để đảm bảo mọi thứ hoạt động như mong đợi. Quá trình này rất quan trọng để đảm bảo rằng sản phẩm cuối cùng đáp ứng được yêu cầu kỹ thuật và an toàn.

    Sử Dụng Công Cụ Phân Tích Trong SOLIDWORKS

    SOLIDWORKS cung cấp nhiều công cụ phân tích có thể hỗ trợ người thiết kế trong việc kiểm tra hiệu suất của mô hình. Các công cụ này cho phép người dùng chạy các bài kiểm tra để đánh giá sức chịu lực, mức độ phân tán nhiệt và nhiều yếu tố khác.

    Việc sử dụng công cụ phân tích không chỉ giúp phát hiện sớm các vấn đề mà còn giúp cải thiện và tối ưu hóa thiết kế trước khi sản xuất thực tế.

    Chạy Thử Mô Phỏng Để Đánh Giá Hiệu Quả

    Chạy thử mô phỏng là một phần quan trọng trong quy trình kiểm tra. Người thiết kế có thể chạy các bài kiểm tra mô phỏng để xem phản ứng của tủ điện dưới các điều kiện khác nhau.

    Điều này không chỉ giúp họ hiểu rõ hơn về khả năng hoạt động của tủ điện mà còn giúp dự đoán được các sự cố có thể xảy ra trong tương lai, từ đó có biện pháp khắc phục kịp thời.

    solidworks static simulation

    Quy Trình Kiểm Tra Cuối Trước Khi Sản Xuất

    Trước khi đưa sản phẩm vào sản xuất, một quy trình kiểm tra cuối cùng nên được thực hiện. Điều này bao gồm việc rà soát lại tất cả các thông số kỹ thuật, các bài kiểm tra mô phỏng và các yêu cầu an toàn.

    Việc thực hiện quy trình kiểm tra cuối cùng sẽ đảm bảo rằng sản phẩm đạt chất lượng và an toàn trước khi được đưa ra thị trường. Đây là bước không thể bỏ qua trong bất kỳ quy trình thiết kế nào.

    V. Kết Luận

    Thiết kế tủ điện bằng SOLIDWORKS không chỉ giúp nâng cao hiệu quả làm việc mà còn đảm bảo an toàn cho người sử dụng. Qua các bước thiết kế từ phân tích yêu cầu, xây dựng mô hình, tối ưu hóa thiết kế đến kiểm tra cuối cùng, người thiết kế có thể tạo ra những sản phẩm đáp ứng tốt nhất nhu cầu của khách hàng.

    Với sự phát triển không ngừng của công nghệ, việc ứng dụng các phần mềm thiết kế 3D như SOLIDWORKS trong lĩnh vực này sẽ ngày càng trở nên quan trọng, giúp nâng cao chất lượng sản phẩm và thúc đẩy sự phát triển của ngành công nghiệp.
