Thiết kế khuôn dập trên SOLIDWORKS: Hướng dẫn chi tiết và hiệu quả nhất

Thiết kế khuôn dập trên SOLIDWORKS đóng vai trò then chốt trong việc tối ưu hóa quy trình sản xuất, nâng cao độ chính xác, năng suất và chất lượng sản phẩm. Với khả năng mô hình hóa 3D mạnh mẽ, kiểm soát kích thước chặt chẽ và hỗ trợ thiết kế theo quy trình, SOLIDWORKS đang trở thành công cụ tiêu chuẩn trong ngành thiết kế khuôn dập hiện nay.

Trong nội dung dưới đây, chúng ta sẽ đi sâu vào khái niệm khuôn dập, vai trò của khuôn dập trong sản xuất công nghiệp và những yếu tố cốt lõi cần quan tâm khi thiết kế khuôn dập bằng SOLIDWORKS.

I. Giới Thiệu Về Khuôn Dập Và Tầm Quan Trọng Trong Sản Xuất

1. Khuôn Dập Là Gì?

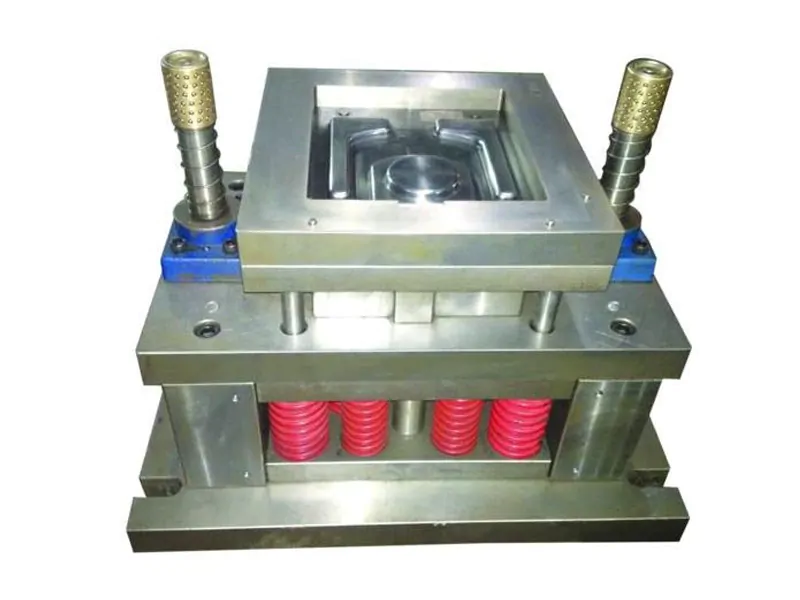

Khuôn dập là một bộ công cụ cơ khí chuyên dụng dùng để tạo hình vật liệu (chủ yếu là kim loại tấm) thông qua quá trình dập – ép – cắt – uốn dưới tác dụng của lực lớn từ máy dập. Khuôn dập thường bao gồm các thành phần chính như:

• Chày (Punch)

• Cối (Die)

• Tấm dẫn hướng

• Đế khuôn, trụ dẫn, lò xo

• Cơ cấu thoát phôi, định vị

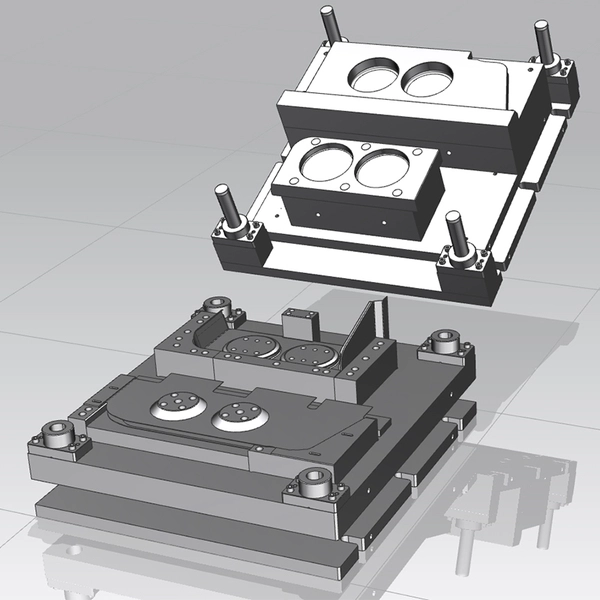

Trong thiết kế hiện đại, SOLIDWORKS cho phép mô hình hóa đầy đủ từng chi tiết khuôn, từ hình học, khe hở dập cho tới lắp ráp hoàn chỉnh, giúp kỹ sư kiểm soát toàn bộ kết cấu ngay từ giai đoạn thiết kế.

2. Các Loại Khuôn Dập Phổ Biến Trong Sản Xuất

Trong thực tế, khuôn dập được phân loại theo chức năng và mức độ phức tạp, bao gồm:

• Khuôn dập cắt (Blanking / Piercing Die)

• Khuôn dập uốn (Bending Die)

• Khuôn dập vuốt (Drawing Die)

• Khuôn liên hoàn (Progressive Die)

• Khuôn dập tổ hợp (Compound Die)

Mỗi loại khuôn có yêu cầu thiết kế khác nhau, từ bố trí kết cấu, tính toán khe hở cho đến trình tự dập. SOLIDWORKS hỗ trợ rất tốt việc thiết kế các dạng khuôn này nhờ khả năng quản lý Assembly lớn và kiểm soát hình học chính xác.

3. Vai Trò Của Khuôn Dập Trong Ngành Công Nghiệp Chế Tạo

Khuôn dập là trái tim của sản xuất hàng loạt, đặc biệt trong các ngành:

• Ô tô – xe máy

• Điện – điện tử

• Cơ khí chính xác

• Gia dụng – thiết bị công nghiệp

Vai trò nổi bật của khuôn dập bao gồm:

• Tăng năng suất sản xuất: Một khuôn tốt có thể tạo ra hàng nghìn đến hàng triệu sản phẩm giống nhau

• Đảm bảo độ chính xác & tính đồng nhất: Sai số nhỏ, chất lượng ổn định

• Giảm chi phí sản xuất dài hạn: Tối ưu vật liệu, giảm phế phẩm

• Nâng cao năng lực cạnh tranh doanh nghiệp

Việc thiết kế khuôn dập chính xác ngay từ đầu bằng SOLIDWORKS giúp hạn chế sửa khuôn, giảm lỗi khi đưa vào sản xuất thực tế.

4. Những Yếu Tố Cần Xem Xét Khi Thiết Kế Khuôn Dập Trên SOLIDWORKS

Để thiết kế khuôn dập hiệu quả, kỹ sư cần đặc biệt lưu ý các yếu tố sau:

Vật Liệu Khuôn

• Thép làm khuôn (SKD11, SKH51, DC53…)

• Yêu cầu độ cứng, khả năng chịu mài mòn, tuổi thọ khuôn

Kết Cấu Khuôn

• Độ cứng vững tổng thể

• Bố trí trụ dẫn, tấm dẫn hợp lý

• Thuận tiện gia công và lắp ráp

Khe Hở Dập (Clearance)

• Phụ thuộc vào vật liệu và chiều dày phôi

• Ảnh hưởng trực tiếp đến chất lượng bề mặt và tuổi thọ khuôn

Yêu Cầu Sản Phẩm Cuối

• Độ chính xác kích thước

• Yêu cầu bề mặt

• Số lượng sản xuất

SOLIDWORKS cho phép mô phỏng, kiểm tra va chạm, lắp ráp khuôn hoàn chỉnh, giúp kỹ sư đánh giá sớm các rủi ro kỹ thuật trước khi chế tạo khuôn thực tế.

II. Những Vấn Đề Thường Gặp Khi Thiết Kế Khuôn Dập Trên SOLIDWORKS

Mặc dù thiết kế khuôn dập trên SOLIDWORKS mang lại nhiều lợi thế về mô hình hóa 3D, kiểm soát kích thước và khả năng lắp ráp chính xác, nhưng trong thực tế triển khai, kỹ sư vẫn thường xuyên gặp phải nhiều vấn đề kỹ thuật. Nếu không được kiểm soát tốt, các vấn đề này có thể gây phát sinh chi phí, kéo dài tiến độ và ảnh hưởng trực tiếp đến chất lượng khuôn cũng như sản phẩm dập.

Dưới đây là những thách thức phổ biến nhất trong quá trình thiết kế khuôn dập bằng SOLIDWORKS.

1. Độ Chính Xác Của Thông Số Kỹ Thuật Chưa Được Kiểm Soát Chặt Chẽ

Một trong những lỗi phổ biến nhất khi thiết kế khuôn dập trên SOLIDWORKS là sai lệch hoặc thiếu chính xác các thông số kỹ thuật quan trọng, bao gồm:

• Chiều dày vật liệu tấm

• Kích thước lỗ, bán kính bo

• Khe hở dập (clearance giữa chày và cối)

• Khoảng cách giữa các chi tiết trong bộ khuôn

Chỉ cần một sai số nhỏ trong mô hình 3D cũng có thể dẫn đến:

• Sản phẩm dập bị ba via, nứt, biến dạng

• Khuôn nhanh mòn hoặc gãy chày

• Phải sửa khuôn sau khi gia công

Nguyên nhân thường đến từ việc thiết kế không theo tiêu chuẩn khuôn dập, hoặc chưa liên kết tốt giữa các kích thước tham số (parametric design) trong SOLIDWORKS.

2. Khó Khăn Trong Việc Mô Phỏng Quá Trình Dập

Mô phỏng quá trình dập là bước rất quan trọng để đánh giá khả năng làm việc của khuôn trước khi chế tạo. Tuy nhiên, trong thực tế, việc mô phỏng dập chính xác không hề đơn giản, do chịu ảnh hưởng của nhiều yếu tố phức tạp như:

• Ma sát giữa phôi và khuôn

• Sự biến dạng dẻo của vật liệu

• Phân bố lực dập không đồng đều

• Hiện tượng đàn hồi hồi phục (springback)

SOLIDWORKS tiêu chuẩn không chuyên sâu hoàn toàn cho mô phỏng dập kim loại, nếu chỉ sử dụng các công cụ cơ bản có thể cho kết quả chưa sát thực tế. Điều này khiến kỹ sư dễ đánh giá sai khả năng làm việc của khuôn, dẫn đến rủi ro khi đưa vào sản xuất.

Giải pháp thường là kết hợp SOLIDWORKS với các module mô phỏng nâng cao hoặc phần mềm CAE chuyên dụng để tăng độ tin cậy.

3. Khó Tối Ưu Hóa Thiết Kế Khuôn Ngay Từ Đầu

Tối ưu hóa khuôn dập là một quá trình lặp đi lặp lại, đòi hỏi nhiều lần kiểm tra và điều chỉnh. Trong SOLIDWORKS, chỉ một thay đổi nhỏ như:

• Thay đổi vị trí chày

• Điều chỉnh kết cấu tấm dẫn

• Tối ưu thứ tự dập

cũng có thể ảnh hưởng lớn đến:

• Tuổi thọ khuôn

• Lực dập yêu cầu

• Độ ổn định khi vận hành

Nếu không xây dựng mô hình có cấu trúc tốt ngay từ đầu, việc chỉnh sửa về sau sẽ mất nhiều thời gian, dễ phát sinh lỗi liên đới trong Assembly khuôn.

4. Chi Phí Phát Sinh Do Lỗi Thiết Kế Khuôn

Đây là vấn đề nghiêm trọng nhất trong thiết kế khuôn dập. Các lỗi thiết kế thường dẫn đến:

• Gia công sai → phải sửa hoặc làm lại chi tiết khuôn

• Thay đổi vật liệu không phù hợp → khuôn nhanh hỏng

• Sai kết cấu → khuôn không lắp ráp được hoặc vận hành không ổn định

Những lỗi này không chỉ đội chi phí sản xuất, mà còn:

• Làm chậm tiến độ giao hàng

• Gây gián đoạn dây chuyền sản xuất

• Ảnh hưởng uy tín doanh nghiệp

Trong nhiều trường hợp, chi phí sửa khuôn còn cao hơn rất nhiều so với chi phí thiết kế ban đầu.

III. Giải Pháp Khắc Phục Các Vấn Đề Khi Thiết Kế Khuôn Dập Trên SOLIDWORKS

Trước những khó khăn thường gặp trong quá trình thiết kế khuôn dập trên SOLIDWORKS, kỹ sư hoàn toàn có thể chủ động khắc phục bằng cách áp dụng các giải pháp kỹ thuật phù hợp, kết hợp giữa công cụ phần mềm, quy trình làm việc và năng lực con người.

1. Tận Dụng Các Tính Năng Nâng Cao Của SOLIDWORKS

SOLIDWORKS không chỉ là công cụ vẽ 3D, mà còn là một nền tảng mạnh mẽ hỗ trợ thiết kế khuôn dập nếu được khai thác đúng cách. Một số tính năng quan trọng cần áp dụng gồm:

• Parametric Design (Thiết kế tham số): giúp kiểm soát chặt chẽ kích thước, khe hở, độ dày vật liệu và dễ dàng chỉnh sửa khi có thay đổi.

• Assembly Modeling: mô phỏng chính xác toàn bộ bộ khuôn, kiểm tra va chạm, hành trình dập và khả năng lắp ráp.

• Configuration & Design Table: hỗ trợ quản lý nhiều phương án khuôn trong cùng một mô hình, rất hiệu quả khi thiết kế khuôn dập nhiều size hoặc nhiều phiên bản.

Ngoài ra, việc sử dụng add-in và thư viện tiêu chuẩn khuôn sẽ giúp tăng tốc thiết kế và giảm sai sót ngay từ đầu.

2. Tích Hợp Mô Phỏng Vào Quy Trình Thiết Kế Khuôn

Một trong những giải pháp quan trọng để nâng cao độ chính xác khi thiết kế khuôn dập là tích hợp mô phỏng ngay từ giai đoạn thiết kế.

• SOLIDWORKS Simulation hỗ trợ kiểm tra ứng suất, biến dạng, độ bền chi tiết khuôn.

• Khi cần mô phỏng chuyên sâu quá trình dập (biến dạng dẻo, ma sát, springback), kỹ sư có thể kết hợp với các phần mềm CAE chuyên dụng để đánh giá chính xác hơn.

Việc mô phỏng sớm giúp:

• Phát hiện lỗi thiết kế trước khi gia công

• Giảm chi phí sửa khuôn

• Tối ưu tuổi thọ và hiệu suất làm việc của khuôn

3. Lập Kế Hoạch Và Quản Lý Dự Án Thiết Kế Khuôn Hiệu Quả

Thiết kế khuôn dập là một dự án kỹ thuật phức tạp, đòi hỏi quản lý chặt chẽ theo từng giai đoạn:

• Phân tích yêu cầu sản phẩm

• Thiết kế sơ bộ

• Thiết kế chi tiết

• Mô phỏng – kiểm tra

• Hoàn thiện và bàn giao

Việc theo dõi tiến độ, kiểm soát thay đổi thiết kế và phối hợp giữa các bộ phận giúp hạn chế sai sót, tránh chỉnh sửa chồng chéo và đảm bảo tiến độ sản xuất.

4. Đào Tạo Và Nâng Cao Năng Lực Thiết Kế Khuôn Cho Kỹ Sư

Yếu tố con người đóng vai trò quyết định trong chất lượng thiết kế khuôn dập. Một đội ngũ kỹ sư được đào tạo bài bản về:

• Nguyên lý khuôn dập

• Quy trình thiết kế chuẩn

• Kỹ thuật sử dụng SOLIDWORKS chuyên sâu

sẽ giúp doanh nghiệp giảm rủi ro kỹ thuật, tối ưu chi phí và nâng cao chất lượng sản phẩm. Đầu tư vào đào tạo chính là đầu tư bền vững cho sản xuất.

IV. Quy Trình Các Bước Thiết Kế Khuôn Dập Hiệu Quả Trên SOLIDWORKS

Để thiết kế khuôn dập trên SOLIDWORKS đạt hiệu quả cao, kỹ sư cần tuân thủ một quy trình rõ ràng, logic và có kiểm soát. Dưới đây là các bước tiêu chuẩn được áp dụng phổ biến trong thực tế.

1. Phân Tích Yêu Cầu Sản Phẩm Và Định Hướng Thiết Kế

Bước đầu tiên là phân tích kỹ yêu cầu sản phẩm, bao gồm:

• Hình dạng, kích thước chi tiết dập

• Vật liệu phôi

• Số lượng sản xuất

• Yêu cầu kỹ thuật và dung sai

Từ đó, kỹ sư xác định loại khuôn phù hợp (khuôn đơn, khuôn liên hoàn, khuôn tổ hợp…) và xây dựng ý tưởng thiết kế tổng thể. Việc phác thảo ý tưởng ban đầu giúp tránh sai hướng ngay từ đầu.

2. Thiết Kế Bản Vẽ 2D Và Dựng Mô Hình 3D Trên SOLIDWORKS

Sau khi thống nhất phương án, kỹ sư tiến hành:

• Tạo bản vẽ 2D chi tiết theo yêu cầu kỹ thuật

• Dựng mô hình 3D các chi tiết khuôn trên SOLIDWORKS

• Lắp ráp toàn bộ khuôn trong môi trường Assembly

Giai đoạn này giúp kiểm soát kích thước, vị trí chi tiết và đảm bảo khả năng lắp ráp chính xác.

3. Mô Phỏng, Kiểm Tra Và Đánh Giá Thiết Kế

Trước khi sản xuất, việc mô phỏng và kiểm tra thiết kế là bước bắt buộc:

• Kiểm tra va chạm giữa các chi tiết khuôn

• Đánh giá độ bền, ứng suất và biến dạng

• Phát hiện sớm các lỗi tiềm ẩn

Nhờ mô phỏng, kỹ sư có thể điều chỉnh thiết kế kịp thời, tránh sai sót khi gia công thực tế.

4. Hoàn Thiện Thiết Kế Và Chuẩn Bị Sản Xuất

Sau khi thiết kế được xác nhận:

• Hoàn thiện bản vẽ kỹ thuật chi tiết

• Chuẩn bị tài liệu sản xuất, BOM

• Lựa chọn vật liệu và phương án gia công

Việc chuẩn bị đầy đủ ngay từ khâu thiết kế sẽ giúp quy trình sản xuất khuôn diễn ra trơn tru, giảm lỗi và tiết kiệm chi phí.

Gợi Ý Học Tập Chuyên Sâu

Để nắm vững thiết kế khuôn dập trên SOLIDWORKS từ nền tảng đến thực tế doanh nghiệp, bạn có thể tham khảo khóa học:

SOLIDWORKS Specialist – Cơ bản đến Nâng cao
https://sspace.com.vn/solidworks-specialist/

Khóa học giúp bạn:

• Thành thạo Part – Assembly – Drawing

• Hiểu đúng tư duy thiết kế khuôn & cơ khí

• Sẵn sàng ứng tuyển vị trí kỹ sư thiết kế trong doanh nghiệp

V. Kinh Nghiệm Thực Tiễn Từ Các Chuyên Gia Thiết Kế Khuôn Dập

Trong thực tế sản xuất, thiết kế khuôn dập trên SOLIDWORKS không chỉ là câu chuyện của phần mềm, mà là sự kết hợp giữa tư duy kỹ thuật, kinh nghiệm hiện trường và khả năng tối ưu quy trình. Những chia sẻ từ chuyên gia trong ngành chế tạo giúp kỹ sư trẻ rút ngắn rất nhiều thời gian “trả học phí”.

Góc Nhìn Từ Các Chuyên Gia Thiết Kế Khuôn

Theo kinh nghiệm của nhiều kỹ sư trưởng khuôn dập, một sai lầm phổ biến là thiết kế khuôn chỉ dựa trên bản vẽ chi tiết sản phẩm, mà bỏ qua yếu tố sản xuất thực tế.

Các chuyên gia nhấn mạnh:

• Luôn nghiên cứu nhu cầu thị trường và sản lượng sản xuất trước khi thiết kế khuôn

• Thiết kế khuôn cần đồng bộ giữa kỹ thuật – sản xuất – kinh doanh, tránh tình trạng khuôn đẹp trên bản vẽ nhưng khó gia công hoặc chi phí cao

• Giao tiếp thường xuyên giữa bộ phận thiết kế và xưởng gia công giúp phát hiện lỗi sớm, giảm rủi ro khi đưa vào sản xuất

Bài Học Rút Ra Từ Thực Tế Sản Xuất Khuôn Dập

Từ thực tế triển khai hàng trăm bộ khuôn, các kỹ sư giàu kinh nghiệm đều có chung một quan điểm:

• Thiết kế khuôn là quá trình lặp – không có bản thiết kế hoàn hảo ngay từ lần đầu

• Luôn chuẩn bị phương án điều chỉnh khi:

  • Vật liệu phôi thay đổi

  • Dung sai sản phẩm bị siết chặt

  • Yêu cầu sản lượng tăng đột biến

• Tư duy tối ưu không chỉ nằm ở hình dạng khuôn, mà ở:

  • Dễ gia công

  • Dễ bảo trì

  • Dễ thay thế chi tiết hao mòn

SOLIDWORKS phát huy giá trị mạnh nhất khi kỹ sư kết hợp phần mềm với tư duy thực tế sản xuất, thay vì chỉ dựng hình 3D đơn thuần.

Xu Hướng Công Nghệ Mới Trong Thiết Kế Khuôn Dập

Ngành thiết kế khuôn đang thay đổi nhanh chóng với nhiều công nghệ mới được tích hợp vào SOLIDWORKS:

• AI & Machine Learning
  Hỗ trợ phân tích dữ liệu thiết kế, gợi ý phương án tối ưu khuôn, giảm thời gian thử – sai

• Mô phỏng nâng cao (Simulation, Forming Analysis)
  Giúp dự đoán biến dạng vật liệu, ứng suất, lực dập ngay từ giai đoạn thiết kế

• In 3D trong chế tạo khuôn
  Ứng dụng in 3D để tạo:

  • Mẫu thử khuôn

  • Jig – đồ gá

  • Chi tiết khuôn phụ trợ
    → Rút ngắn thời gian và chi phí thử nghiệm

Việc cập nhật công nghệ mới là yếu tố bắt buộc nếu kỹ sư muốn nâng cao năng lực cạnh tranh trong lĩnh vực thiết kế khuôn dập.

Tham gia cộng đồng cơ khí – chia sẻ kinh nghiệm thực tế
https://zalo.me/g/jnoaeu738

VI. Kết luận

Thiết kế khuôn dập trên SOLIDWORKS không chỉ đơn thuần là việc tạo ra một mô hình mà còn là một quy trình phức tạp và đòi hỏi sự chú ý tỉ mỉ đến từng chi tiết. Bằng cách hiểu rõ khái niệm, tầm quan trọng, các vấn đề thường gặp cũng như giải pháp thiết kế, các kỹ sư có thể tối ưu hóa quy trình sản xuất, nâng cao chất lượng sản phẩm và giảm thiểu rủi ro. Với những kiến thức và kinh nghiệm thực tiễn, hy vọng rằng bạn sẽ có thêm động lực và phương pháp để áp dụng trong công việc thiết kế khuôn dập của mình.
