[TIPS & TRICKS] TẠO REN TIÊU CHUẨN HIỆU QUẢ TRONG SOLIDWORKS VỚI LỆNH COSMETIC THREAD

Tạo ren trong SOLIDWORKS – Khi nào nên tạo ren 3D, khi nào dùng Cosmetic Thread?

Khi bắt đầu làm quen với phần mềm thiết kế 3D nói chung và SOLIDWORKS nói riêng, đa số người học đều đặt mục tiêu vẽ được sản phẩm 3D giống thực tế nhất. Trong đó, tạo ren cho chi tiết là một nội dung rất phổ biến và cũng gây không ít băn khoăn cho người mới.

Rất nhiều bạn cố gắng tạo ren 3D đầy đủ hình học để mô hình trông “đúng và đẹp”, tuy nhiên trong thực tế thiết kế – đặc biệt là thiết kế phục vụ chế tạo và bản vẽ kỹ thuật, cách làm này chưa hẳn là tối ưu.

Bài viết này sẽ giúp bạn:

• Hiểu rõ các phương pháp tạo ren trong SOLIDWORKS

• Biết khi nào nên tạo ren 3D, khi nào nên dùng Cosmetic Thread

• Tránh các lỗi nặng file, chậm máy và sai tiêu chuẩn bản vẽ

Các phương pháp tạo ren trong SOLIDWORKS

1. Tạo ren 3D (ren hình học thực)

Trong SOLIDWORKS, bạn hoàn toàn có thể tạo ren 3D giống thực tế bằng cách:

• Kết hợp Helix/Spiral + Swept Cut

• Áp dụng cho các loại ren đặc biệt như:

  • Ren hình thang

  • Ren vuông

  • Ren vít me (Lead Screw)

• Hoặc sử dụng lệnh Thread (được bổ sung từ SOLIDWORKS 2016)

Ưu điểm:

• Mô hình 3D rất đẹp, trực quan

• Phù hợp cho:

  • Render hình ảnh

  • Dựng video mô phỏng

  • Kiểm tra ăn khớp ren thực tế

Nhược điểm rất lớn:

• Tốn rất nhiều tài nguyên máy

• File nặng, rebuild chậm

• Bản lắp có nhiều chi tiết ren sẽ:

  • Lag

  • Treo máy

• Khi xuất bản vẽ 2D:

  • Ren không theo tiêu chuẩn kỹ thuật

  • Khó ghi chú, khó kiểm soát

Hãy thử tưởng tượng một Assembly có hơn 100 chi tiết đều tạo ren 3D, hiệu năng sẽ giảm nghiêm trọng.

Các Options trong lệnh:

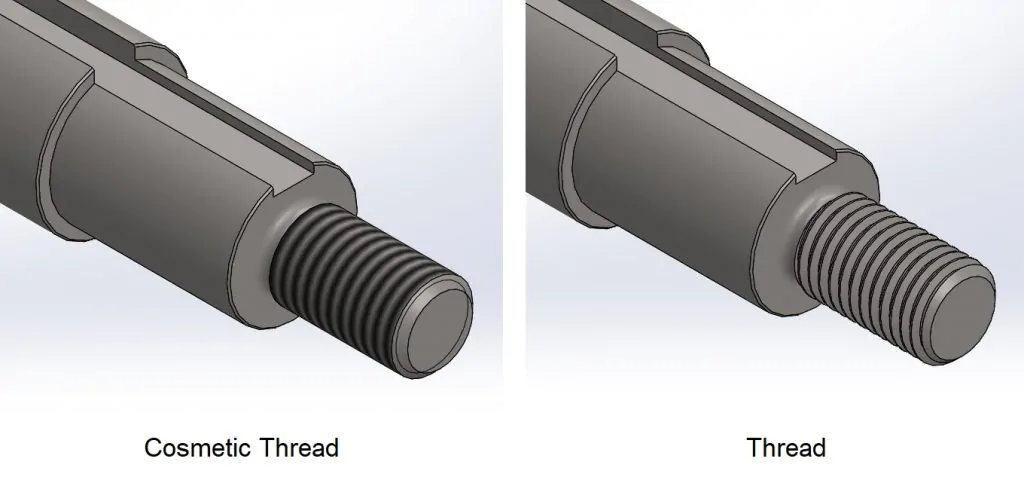

Giải pháp hiệu quả: Tạo ren bằng Cosmetic Thread

Đối với phần lớn các bài toán thiết kế phục vụ gia công – chế tạo, SOLIDWORKS khuyến nghị sử dụng Cosmetic Thread.

Nguyên tắc trước khi tạo Cosmetic Thread

• Chi tiết phải có:

  • Lỗ hoặc trục

  • Kích thước đúng đường kính danh nghĩa trước khi tạo ren

Cách tạo Cosmetic Thread trong Part

Trong môi trường Editing Part:

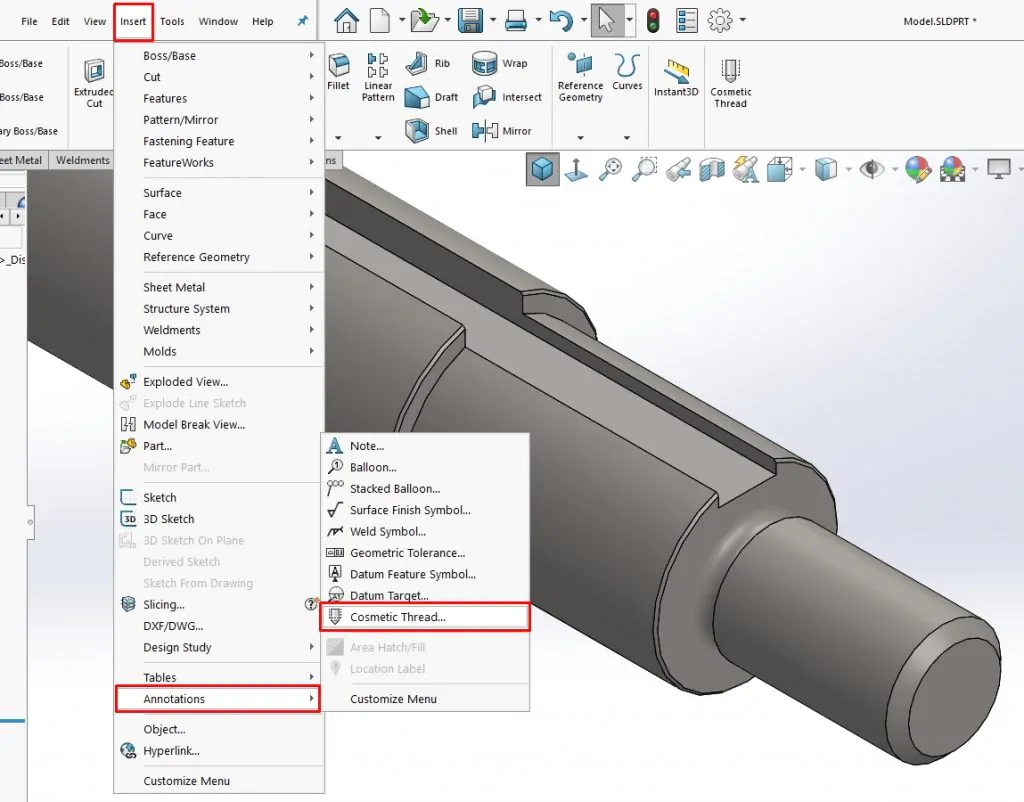

Insert → Annotations → Cosmetic Thread

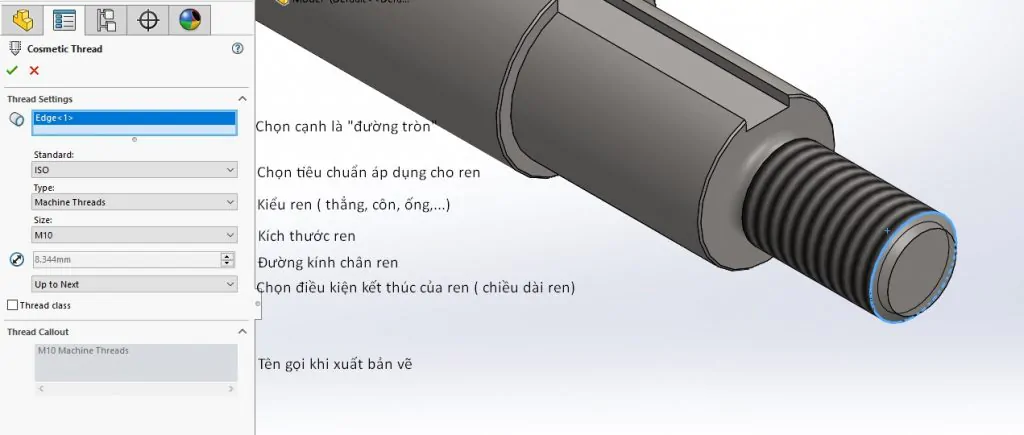

Sau đó:

• Chọn mặt trụ hoặc lỗ cần tạo ren

• Chọn:

  • Loại ren

  • Tiêu chuẩn (ISO, ANSI, JIS…)

  • Bước ren, chiều dài ren

• Xác nhận

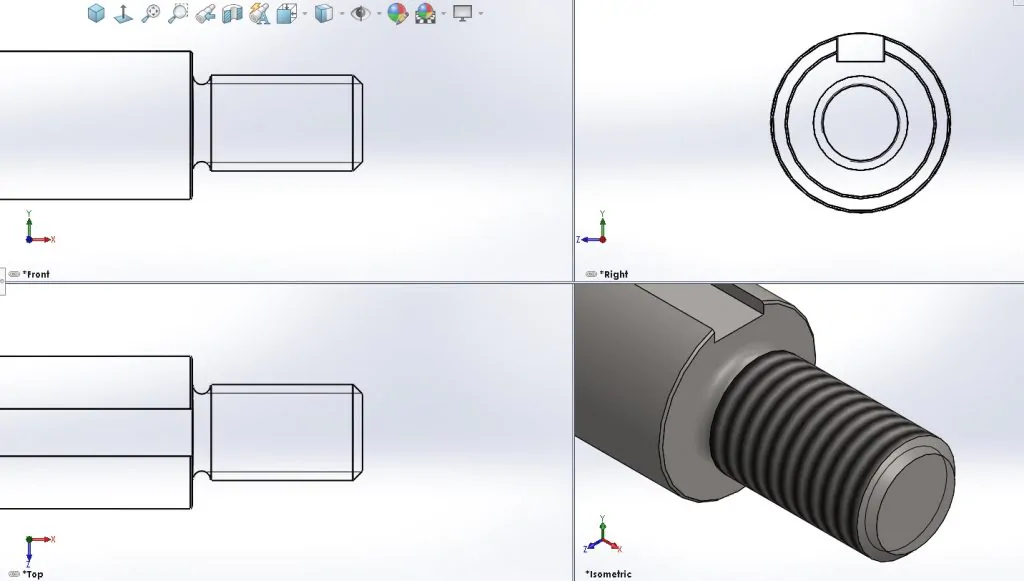

Kết quả đạt được

Khi sử dụng Cosmetic Thread, bạn sẽ có:

• Ren được biểu diễn đúng tiêu chuẩn
• Không thay đổi khối lượng chi tiết
• File nhẹ – không tốn tài nguyên máy
• Assembly lớn vẫn chạy mượt
• Xuất bản vẽ 2D chuẩn cơ khí

Xem video tham khảo và cùng thực hành nào.

Hiển thị Cosmetic Thread trong bản vẽ 2D

Khi sang môi trường Drawing, bạn sẽ thấy lợi thế rõ rệt:

• Ren hiển thị đúng quy ước tiêu chuẩn

• Có thể:

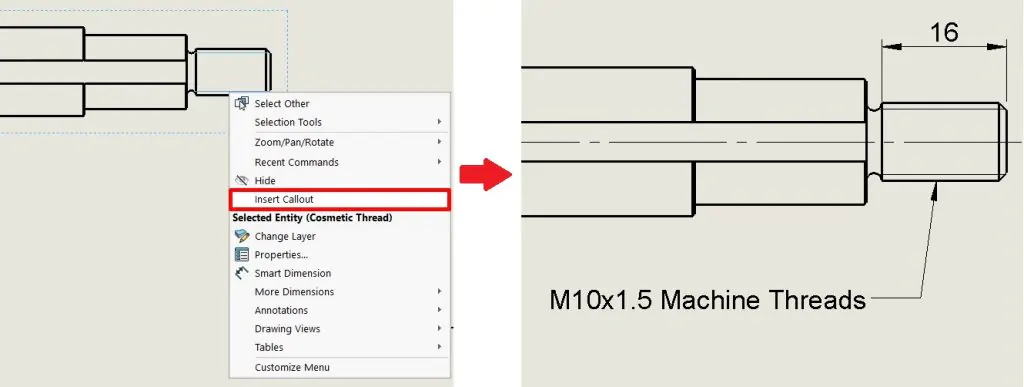

  • Insert Callout để tự động lấy:

    • Tên ren

    • Ký hiệu

    • Bước ren

• Không cần tạo Note thủ công

• Callout tự động cập nhật khi thay đổi chi tiết

Đặc biệt:
Cosmetic Thread có thể tạo trực tiếp ngay trong Drawing, cực kỳ tiện lợi cho người làm bản vẽ chế tạo.

Khi nào nên tạo ren 3D? Khi nào dùng Cosmetic Thread?

Nên tạo ren 3D khi:

• Không cần xuất bản vẽ 2D

• Dùng cho:

  • Render hình ảnh

  • Video mô phỏng

  • Animation ăn khớp ren

• Số lượng chi tiết ren ít

Nên dùng Cosmetic Thread khi:

• Làm Assembly lớn

• Có nhiều chi tiết ren

• Cần:

  • Xuất bản vẽ gia công

  • Tuân thủ tiêu chuẩn kỹ thuật

  • File nhẹ – dễ quản lý

Tạo ren 3D bằng lệnh Thread

Khi cần ren hình học thật (in 3D, render cận cảnh, kiểm tra lắp ghép), dùng lệnh Insert > Features > Thread. Chọn cạnh tròn bắt đầu ren, chọn tiêu chuẩn và kích thước ren, chiều dài ren, kiểu cắt hoặc đắp ren. Ren 3D làm file nặng hơn đáng kể, nên chỉ dùng khi thực sự cần.

Tạo lỗ ren nhanh bằng Hole Wizard

Với lỗ ren tiêu chuẩn (M6, M8…), dùng Hole Wizard, chọn kiểu Tap (lỗ ren) và tích tùy chọn hiển thị cosmetic thread. Lỗ được tạo đúng đường kính khoan mồi và tự mang thông tin ren sang bản vẽ.

Ren không hiển thị: kiểm tra gì?

• Bật hiển thị Annotations và Cosmetic Threads trong menu View.
• Bật tùy chọn hiển thị ren dạng tô bóng (shaded cosmetic threads) trong Document Properties nếu muốn thấy ren trên mô hình tô bóng.
• Trong bản vẽ, kiểm tra hình chiếu đã bật hiển thị cosmetic thread.

Câu hỏi thường gặp

Cosmetic Thread có làm file nặng không?

Không đáng kể, vì đây chỉ là ký hiệu hiển thị, không phải hình học ren thật.

Khi nào cần ren 3D thật?

Khi in 3D chi tiết có ren, render cận cảnh hoặc cần kiểm tra lắp ghép thực tế.

Kết luận

Tạo ren đúng cách không chỉ giúp mô hình đẹp mà còn:

• Giữ file nhẹ

• Tăng hiệu suất làm việc

• Đảm bảo bản vẽ đúng tiêu chuẩn cơ khí

Việc lựa chọn giữa ren 3D và Cosmetic Thread cần dựa trên mục đích sử dụng, không nên chạy theo hình thức.

Để học sâu hơn các kỹ thuật SOLIDWORKS thực tế, tối ưu cho doanh nghiệp và kỹ sư, hãy theo dõi SSPACE.
