Hướng dẫn vẽ SOLIDWORKS cơ bản cho người mới

Bài hướng dẫn này dành cho người mới muốn học theo trình tự Sketch → Part → Assembly → Drawing, thay vì ghi nhớ các lệnh rời rạc.

Vẽ SOLIDWORKS cơ bản là kỹ năng nền tảng bắt buộc đối với sinh viên kỹ thuật, kỹ sư cơ khí và những ai làm việc trong lĩnh vực thiết kế – chế tạo hiện đại. Với SOLIDWORKS, bạn có thể tạo bản vẽ 2D, dựng mô hình 3D chính xác và từ đó phục vụ tính toán, mô phỏng cũng như sản xuất thực tế.

Trong bài viết này, chúng ta sẽ đi từ khái niệm cơ bản, làm quen giao diện, đến các bước vẽ hình học 2D (Sketch) – phần quan trọng nhất khi học vẽ SOLIDWORKS cơ bản.

I. Tổng Quan Về Vẽ SOLIDWORKS Cơ Bản

SOLIDWORKS là gì?

SOLIDWORKS là phần mềm CAD 3D chuyên nghiệp, được phát triển bởi Dassault Systèmes. Phần mềm cho phép người dùng:

• Thiết kế mô hình 3D

• Tạo bản vẽ kỹ thuật 2D

• Mô phỏng và phân tích sản phẩm trước sản xuất

Điểm mạnh của SOLIDWORKS không chỉ nằm ở khả năng vẽ 3D, mà còn ở tư duy thiết kế tham số (parametric) – giúp mô hình dễ chỉnh sửa, dễ mở rộng và đúng kỹ thuật.

1. Lịch sử và phạm vi ứng dụng của SOLIDWORKS

SOLIDWORKS ra mắt lần đầu vào năm 1995 và nhanh chóng trở thành một trong những phần mềm CAD phổ biến nhất thế giới. Trải qua nhiều phiên bản cải tiến, SOLIDWORKS hiện được ứng dụng rộng rãi trong:

• Cơ khí – chế tạo máy

• Thiết kế sản phẩm

• Tự động hóa – dây chuyền sản xuất

• Điện – điện tử, nội thất kỹ thuật

Việc cập nhật liên tục giúp SOLIDWORKS luôn đáp ứng yêu cầu ngày càng cao của ngành công nghiệp hiện đại.

2. Lợi ích khi học vẽ SOLIDWORKS cơ bản

Khi nắm vững vẽ SOLIDWORKS cơ bản, bạn sẽ:

• Tiết kiệm thời gian thiết kế so với vẽ tay hoặc phần mềm 2D

• Dễ dàng thử nhiều phương án thiết kế

• Chỉnh sửa mô hình nhanh chóng mà không cần làm lại từ đầu

• Hiểu rõ cấu trúc và nguyên lý sản phẩm trước khi chế tạo

Ngoài ra, SOLIDWORKS còn tích hợp:

• Mô phỏng động học

• Phân tích ứng suất – độ bền

• Kiểm tra va chạm trong lắp ráp

👉 Điều này giúp người học có cái nhìn toàn diện hơn về sản phẩm ngay từ giai đoạn thiết kế.

📌 Tham khảo thêm:
🔗 https://sspace.com.vn/solidworks-la-gi-gioi-thieu-tong-quan-ve-solidworks-phan-1/

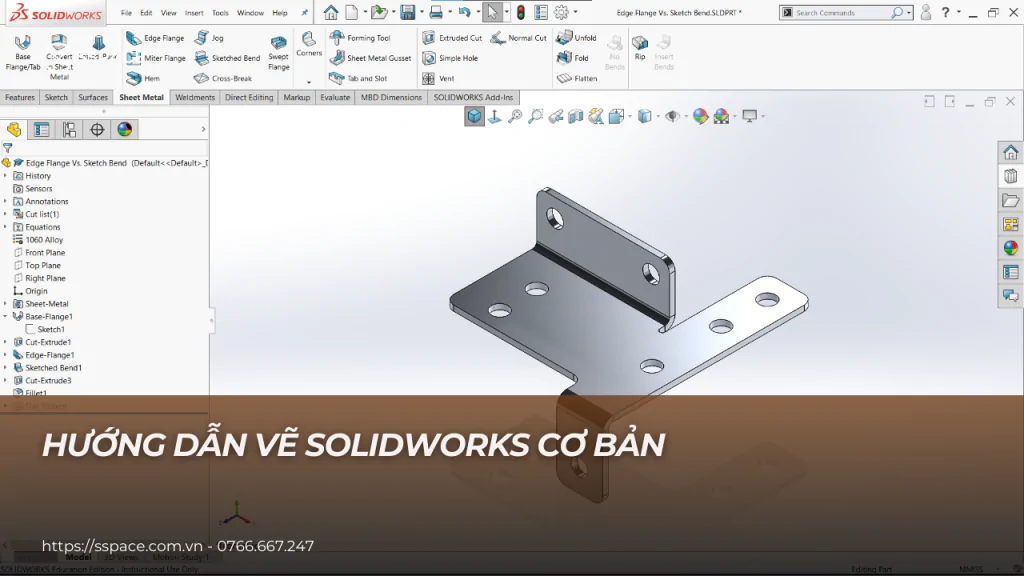

II. Giao Diện SOLIDWORKS – Làm Quen Để Vẽ Cơ Bản Hiệu Quả

Giao diện SOLIDWORKS được thiết kế trực quan, thân thiện với người mới. Việc hiểu rõ giao diện giúp bạn vẽ nhanh hơn – ít lỗi hơn – đúng quy trình hơn.

1. Các thành phần chính của giao diện SOLIDWORKS

Thanh công cụ (Toolbar)
Chứa các lệnh vẽ, chỉnh sửa và quản lý mô hình. Bạn có thể:

• Thêm / bớt công cụ

• Sắp xếp theo thói quen sử dụng

Khu vực làm việc (Graphics Area)
Là nơi bạn:

• Vẽ Sketch 2D

• Quan sát và chỉnh sửa mô hình 3D

Khu vực này có thể zoom, xoay, pan để quan sát chi tiết.

Cây mô hình (FeatureManager Design Tree)
Hiển thị toàn bộ lịch sử thiết kế:

• Sketch

• Feature (Extrude, Cut…)

• Thứ tự tạo hình

👉 Đây là “xương sống” của mô hình SOLIDWORKS.

2. Tùy chỉnh giao diện cho người học vẽ SOLIDWORKS cơ bản

SOLIDWORKS cho phép tùy chỉnh giao diện để tối ưu trải nghiệm học tập:

• Thay đổi bố cục thanh công cụ

• Ẩn các lệnh chưa cần dùng

• Tạo tab riêng cho Sketch, Part…

Thao tác:
Tools → Customize
Sau đó kéo – thả các công cụ theo nhu cầu.

3. Phím tắt cơ bản cần nhớ

Sử dụng phím tắt giúp tăng tốc độ vẽ rất nhiều:

• S: Gọi thanh công cụ chọn nhanh

• Ctrl + Z: Hoàn tác

• Ctrl + Y: Làm lại

• Esc: Thoát lệnh đang dùng

👉 Người học vẽ SOLIDWORKS cơ bản nên tập dùng phím tắt ngay từ đầu để hình thành thói quen tốt.

III. Các Bước Vẽ Hình Học Cơ Bản Trong SOLIDWORKS (Sketch)

Sketch là nền tảng của toàn bộ quá trình thiết kế trong SOLIDWORKS. Nếu Sketch sai → mô hình 3D sẽ lỗi.

1. Bắt đầu với Sketcher

Để vẽ Sketch, bạn cần:

• Chọn Plane (Front / Top / Right) hoặc

• Chọn một mặt phẳng có sẵn

Sau khi vào chế độ Sketch, thanh công cụ Sketch sẽ hiện ra với các hình học 2D.

👉 Việc chọn đúng mặt phẳng ngay từ đầu giúp mô hình 3D sau này đúng hướng và dễ lắp ráp.

2. Các công cụ vẽ cơ bản trong Sketcher

Line Tool
Vẽ đoạn thẳng bằng cách click chọn điểm đầu – điểm cuối.

Circle Tool
Vẽ hình tròn bằng cách:

• Click chọn tâm

• Kéo chuột để xác định bán kính

Rectangle Tool
Vẽ hình chữ nhật bằng cách kéo từ một góc sang góc đối diện.

👉 Đây là 3 công cụ được dùng nhiều nhất khi học vẽ SOLIDWORKS cơ bản.

3. Kỹ thuật chỉnh sửa Sketch quan trọng

Dimension (Kích thước)
Dùng để:

• Gán kích thước chính xác

• Biến Sketch thành Fully Defined (đúng chuẩn kỹ thuật)

Trim Entities
Cắt bỏ các đoạn thừa trong Sketch để tạo hình chính xác.

Mirror Entities
Tạo đối xứng qua trục, giúp:

• Vẽ nhanh hơn

• Đảm bảo tính đối xứng của chi tiết

👉 Sketch đẹp = Sketch đủ ràng buộc + đủ kích thước + không thừa nét.

IV. Tạo các khối cơ bản (Features) trong SOLIDWORKS: Extrude, Revolve, Sweep

Một trong những phần thú vị nhất trong SOLIDWORKSlà khả năng tạo ra các mô hình 3D từ các hình học 2D thông qua các tính năng như Extrude, Revolve và Sweep.

1. Extrude – Đẩy hình

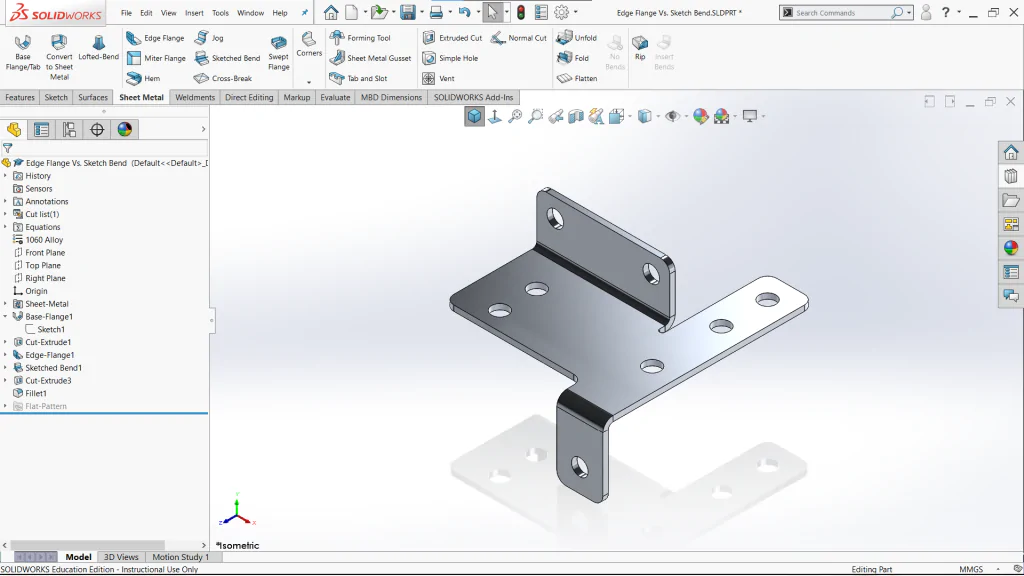

Extrude là một trong những lệnh cơ bản nhất và cũng là lệnh được sử dụng nhiều nhất trong quá trình vẽ SOLIDWORKS. Lệnh này cho phép bạn biến một sketch 2D thành một khối 3D bằng cách đẩy nó ra xa khỏi mặt phẳng ban đầu.

Để thực hiện lệnh Extrude, bạn chỉ cần tạo một sketch 2D, sau đó chọn “Features” > “Extruded Boss/Base”. Bạn sẽ thấy một ô nhập liệu cho phép bạn xác định độ dày của khối. Nếu muốn, bạn cũng có thể chọn hướng của khối extruded.

2. Revolve – Quay hình

Revolve là lệnh cho phép bạn tạo ra các hình khối 3D bằng cách quay một sketch quanh một trục. Ví dụ, nếu bạn đã vẽ một nửa hình tròn, bạn có thể sử dụng lệnh Revolve để tạo ra một hình tròn hoàn chỉnh.

Để sử dụng lệnh này, bạn cần đảm bảo rằng sketch bạn đã vẽ có một trục quay. Bạn chọn “Features” > “Revolved Boss/Base”, sau đó chỉ định trục quay và góc quay để tạo ra hình khối.

3. Sweep – Quét hình

Sweep cho phép bạn tạo ra các hình khối 3D phức tạp hơn bằng cách kết hợp một sketch với một đường dẫn (path). Đây là một công cụ mạnh mẽ để tạo ra các hình dáng như ống, dây và các chi tiết cơ khí phức tạp khác.

Để thực hiện lệnh Sweep, bạn cần vẽ hai khoang: một sketch cho hình dạng và một sketch cho đường dẫn. Sau đó, bạn chọn “Features” > “Swept Boss/Base”.

V. Quản lý và chỉnh sửa bản vẽ trong SOLIDWORKS: Các lệnh cần thiết

Quá trình quản lý và chỉnh sửa là phần quan trọng không kém khi học vẽ SOLIDWORKS cơ bản. Bạn cần biết cách làm việc hiệu quả với các tính năng của phần mềm để tối ưu hóa quy trình thiết kế.

1. Quản lý các tài liệu và dự án

Khi làm việc với SOLIDWORKS, bạn sẽ thường xuyên phải tạo, mở và lưu các tài liệu. SOLIDWORKS cho phép bạn tạo ra các thư mục dự án để tổ chức các tài liệu một cách khoa học.

Bạn có thể sử dụng lệnh “File” > “Open” để mở các tài liệu đã có hoặc “File” > “Save As” để lưu dưới định dạng khác. Ngoài ra, việc sử dụng tính năng “Pack and Go” giúp bạn dễ dàng chia sẻ toàn bộ dự án với những người khác.

2. Chỉnh sửa mô hình

Nếu bạn cần chỉnh sửa một mô hình đã tạo, SOLIDWORKS cung cấp nhiều công cụ chỉnh sửa hữu ích. Các lệnh như “Edit Feature”, “Delete Feature” cho phép bạn thay đổi hoặc xóa các tính năng trong mô hình mà không làm mất dữ liệu ban đầu.

Bên cạnh đó, bạn cũng có thể sử dụng tính năng “Rebuild” để cập nhật mô hình sau khi đã thay đổi các sketch hoặc tham số.

3. Xuất bản vẽ kỹ thuật

Sau khi hoàn tất mô hình 3D, bạn có thể xuất bản các bản vẽ kỹ thuật để gửi cho nhà sản xuất hoặc khách hàng. SOLIDWORKS cho phép bạn tạo ra các bản vẽ 2D từ mô hình 3D một cách dễ dàng, giữ nguyên tỷ lệ và kích thước chính xác.

Để xuất bản vẽ kỹ thuật, bạn vào “File” > “Make Drawing from Part/Assembly”. Tại đây, bạn có thể lựa chọn các view khác nhau như Front, Top, Right… và bổ sung các kích thước cần thiết vào bản vẽ.

Tham gia khóa học SOLIDWORKS Online cơ bản miễn phí tại: Xem tổng quan chương trình học tại SSPACE

VI. Bài tập thực hành: Vẽ các chi tiết cơ khí đơn giản bằng SOLIDWORKS

Một trong những cách tốt nhất để củng cố kiến thức về vẽ SOLIDWORKS cơ bản là thực hành. Dưới đây là một số bài tập mà bạn có thể thực hiện để nâng cao kỹ năng của mình.

1. Bài tập vẽ chi tiết bulong

Bulldog là một trong những chi tiết cơ khí phổ biến nhất. Để vẽ bulong, bạn có thể bắt đầu bằng việc tạo một sketch hình trụ với chiều cao và đường kính phù hợp. Sau đó, sử dụng lệnh Extrude để tạo hình khối 3D.

Tiếp theo, bạn có thể thêm các chi tiết như ren bằng cách sử dụng lệnh “Fillet” hoặc “Chamfer” để làm mịn các cạnh của bulong.

2. Bài tập vẽ chi tiết bánh răng

Bánh răng là một chi tiết quan trọng trong cơ khí. Để vẽ bánh răng, bạn cần tạo một sketch hình tròn và sau đó sử dụng lệnh Revolve để tạo ra hình dạng 3D.

Sau khi hoàn tất, bạn có thể thêm các chi tiết như lỗ trung tâm, các rãnh hoặc các khe hở để tạo ra bánh răng hoàn chỉnh.

3. Bài tập vẽ các chi tiết máy móc phức tạp hơn

Sau khi đã thực hành với các chi tiết cơ bản, bạn có thể thử sức với các mô hình phức tạp hơn như khung máy, bồn chứa hoặc các thiết bị cơ khí khác.

Khi thực hành, hãy chú ý đến tỷ lệ và kích thước của các chi tiết để đảm bảo tính chính xác và khả năng lắp ráp của sản phẩm.

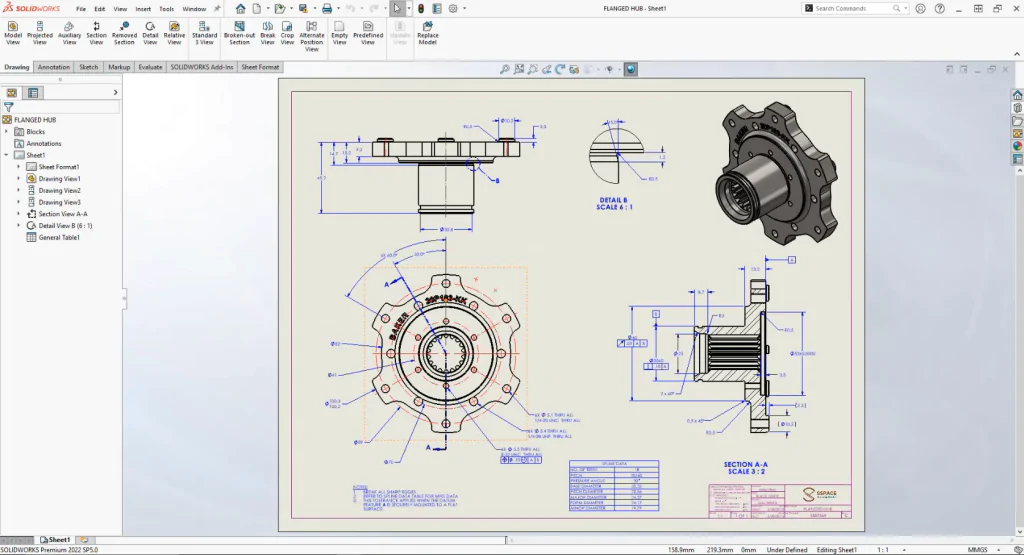

VII. Tạo bản vẽ kỹ thuật 2D từ mô hình 3D SOLIDWORKS

Việc chuyển đổi một mô hình 3D thành bản vẽ kỹ thuật 2D là một bước quan trọng trong quy trình thiết kế. Điều này giúp cho các kỹ sư và nhà sản xuất có cái nhìn tổng quát về sản phẩm và dễ dàng thực hiện chế tạo.

1. Chọn mô hình 3D

Đầu tiên, bạn cần mở mô hình 3D mà bạn đã tạo. Sau đó, vào menu “File” và chọn “Make Drawing from Part/Assembly”. SOLIDWORKS sẽ mở một cửa sổ mới, cho phép bạn chọn các layout và kích thước giấy cho bản vẽ kỹ thuật.

2. Thêm các Views

Khi đã chọn được kích thước giấy, bạn có thể thêm các view cho mô hình của mình như Top, Front, Side, Isometric. Mỗi view sẽ cung cấp một góc nhìn khác nhau về mô hình, giúp người đọc dễ dàng hiểu được hình dạng và cấu trúc của sản phẩm.

3. Thiết lập kích thước và ghi chú

Sau khi đã thêm các views, bước tiếp theo là thiết lập các kích thước cần thiết. Bạn có thể sử dụng công cụ Dimension để thêm kích thước cho các chi tiết trong bản vẽ. Ngoài ra, bạn cũng có thể thêm các ghi chú để giải thích rõ hơn về các chi tiết hoặc yêu cầu kỹ thuật.

VIII. Tổng hợp các tài liệu tham khảo và nguồn học tập vẽ SOLIDWORKS hiệu quả

Để cải thiện kỹ năng học vẽ SOLIDWORKS cơ bản, có rất nhiều tài liệu và nguồn học tập mà bạn có thể tham khảo. Dưới đây là một số nguồn hữu ích.

1. Sách hướng dẫn

Có nhiều cuốn sách chuyên sâu về SOLIDWORKS mà bạn có thể tìm đọc. Một số cuốn sách nổi bật như “SOLIDWORKS 2021 for Designers” hay “Mastering SOLIDWORKS ” cung cấp kiến thức từ cơ bản đến nâng cao cho người mới bắt đầu cũng như những người đã có kinh nghiệm.

2. Khóa học trực tuyến

Internet cung cấp rất nhiều khóa học trực tuyến về SOLIDWORKS. Bạn có thể tìm thấy các khóa học trên những nền tảng như Udemy, Coursera hoặc LinkedIn Learning. Những khóa học này thường được giảng dạy bởi các chuyên gia trong ngành, giúp bạn có cái nhìn sâu sắc hơn về phần mềm.

Tham khảo danh sách các khóa học SOLIDWORKS tại SSPACE: https://sspace.com.vn/dao-tao-solidworks/

3. Video hướng dẫn

YouTube cũng là một nơi tuyệt vời để tìm kiếm các video hướng dẫn về SOLIDWORKS. Nhiều kênh YouTube chuyên về thiết kế cơ khí đã đăng tải các video hướng dẫn chi tiết từng bước về cách sử dụng SOLIDWORKS. Đây là nguồn tài liệu trực quan rất hữu ích cho những ai học bằng hình thức xem và làm theo.

Hướng dẫn học SOLIDWORKS cơ bản dành cho người mới bắt đầu miễn phí tại đây

IX. Bài tập thực hành kèm bản vẽ kích thước

Sau khi nắm các lệnh trong bài, hãy luyện với bộ 8 bài tập vẽ 3D SOLIDWORKS cơ bản có file PDF. Mỗi bài có bản vẽ, lệnh cần dùng và thể tích tham khảo để tự kiểm tra. Khi gặp khó, xem lại 10 lỗi thường gặp khi học vẽ SOLIDWORKS.

X. Câu hỏi thường gặp

Vẽ SOLIDWORKS cơ bản mất bao lâu?

Người học đều đặn khoảng 1 giờ mỗi ngày thường vẽ được chi tiết đơn giản sau vài tuần.

Vì sao sketch không dựng khối được?

Biên dạng thường bị hở, chồng nét hoặc có nét thừa. Dùng Repair Sketch để kiểm tra.

Có cần nhớ hết các lệnh không?

Không, hãy nắm chắc nhóm lệnh cơ bản; các lệnh khác học dần khi cần.

XI. Kết luận

Tổng kết lại, việc vẽ SOLIDWORKS cơ bản không chỉ giúp bạn tạo ra các mô hình 3D chất lượng mà còn cung cấp cho bạn nhiều công cụ mạnh mẽ để thiết kế và phân tích sản phẩm. Hy vọng rằng qua bài viết này, bạn đã có được những kiến thức cơ bản và hướng dẫn cần thiết để bắt đầu hành trình học hỏi và khám phá phần mềm SOLIDWORKS một cách hiệu quả. Hãy thực hành thường xuyên và sử dụng các tài liệu tham khảo để nâng cao kỹ năng của mình trong lĩnh vực thiết kế cơ khí này!

Tham gia nhóm zalo cộng đồng SOLIDWORKS với gần 1000 người tại đây: https://zalo.me/g/jnoaeu738
