Hướng dẫn vẽ 3D trong SOLIDWORKS: Từng bước chi tiết cho người mới bắt đầu

Hướng dẫn vẽ 3D trong SOLIDWORKS không chỉ là một bài viết về cách sử dụng phần mềm thiết kế mà còn là hành trình khám phá thế giới 3D đầy sáng tạo. SOLIDWORKS là một trong những phần mềm CAD hàng đầu, cho phép người dùng tạo ra các mô hình 3D phức tạp và chính xác. Trong bài viết này, chúng ta sẽ cùng nhau tìm hiểu cách thức hoạt động của SOLIDWORKS , từ những khái niệm cơ bản đến các kỹ thuật nâng cao.

I. Giới thiệu về SOLIDWORKS

SOLIDWORKS là phần mềm thiết kế hỗ trợ bằng máy tính (CAD) được phát triển bởi Dassault Systèmes. Được ra mắt lần đầu vào năm 1995, SOLIDWORKS nhanh chóng trở thành một trong những công cụ thiết kế phổ biến nhất trong ngành kỹ thuật. Với giao diện dễ sử dụng và khả năng xử lý mạnh mẽ, SOLIDWORKS thích hợp cho cả những người mới bắt đầu và các chuyên gia trong lĩnh vực thiết kế.

SOLIDWORKS không chỉ đơn thuần là một phần mềm thiết kế 3D; nó còn cung cấp một hệ sinh thái toàn diện cho việc phân tích, mô phỏng và quản lý dữ liệu thiết kế. Người dùng có thể dễ dàng tạo ra các mô hình 3D chi tiết và thực hiện các phép phân tích để đảm bảo tính khả thi trước khi tiến hành sản xuất.

1. Lịch sử và sự phát triển của SOLIDWORKS

Trải qua hơn hai thập kỷ phát triển, SOLIDWORKS đã trải qua nhiều phiên bản với hàng loạt tính năng mới được cải tiến. Phiên bản đầu tiên đã cung cấp các công cụ vẽ 2D cơ bản, nhưng hiện nay, SolidWorks đã mở rộng sang rất nhiều lĩnh vực như mô phỏng khí động học, tối ưu hóa thiết kế và quản lý dự án.

Một trong những điểm nổi bật của SOLIDWORKS là nó liên tục cập nhật và áp dụng công nghệ mới nhất. Ví dụ, việc tích hợp trí tuệ nhân tạo (AI) và machine learning đã giúp SOLIDWORKS ngày càng thông minh hơn trong việc đưa ra các gợi ý thiết kế, tiết kiệm thời gian cho người dùng.

2. Tính năng nổi bật của SOLIDWORKS

SOLIDWORKS cung cấp một loạt tính năng hữu ích như:

• Mô hình hóa 3D: Cho phép người dùng tạo ra các mô hình phức tạp từ những hình khối đơn giản.
• Mô phỏng: Các công cụ mô phỏng cho phép kiểm tra sự bền vững và hiệu suất của thiết kế trước khi sản xuất.
• Quản lý dữ liệu: SOLIDWORKS PDM (Product Data Management) giúp tổ chức và quản lý dữ liệu thiết kế một cách hiệu quả.

3. Ai nên sử dụng SOLIDWORKS?

SOLIDWORKS phù hợp với nhiều đối tượng khác nhau, từ sinh viên thiết kế, kỹ sư đến những người làm việc trong lĩnh vực sản xuất và chế tạo. Nếu bạn muốn phát triển kỹ năng thiết kế của mình hoặc đang tìm kiếm giải pháp CAD chuyên nghiệp, SOLIDWORKS sẽ là lựa chọn tuyệt vời.

II. Các khái niệm cơ bản trong vẽ 3D

Trước khi bắt tay vào việc học cách sử dụng SOLIDWORKS , điều quan trọng là cần nắm rõ các khái niệm cơ bản trong vẽ 3D. Những khái niệm này không chỉ giúp bạn hiểu rõ hơn về phần mềm mà còn tạo nền tảng vững chắc cho quá trình thiết kế sau này.

Vẽ 3D không giống như vẽ 2D, nơi mà mọi thứ chỉ diễn ra trên mặt phẳng. Trong không gian ba chiều, bạn cần phải quan tâm đến chiều sâu, độ cao và chiều rộng của đối tượng mà bạn đang thiết kế. Điều này đòi hỏi bạn phải có khả năng tưởng tượng và hình dung tốt trong không gian ba chiều.

1. Không gian 3 chiều

Không gian 3D bao gồm ba trục: trục X (ngang), trục Y (dọc) và trục Z (chiều cao). Mỗi điểm trong không gian này được xác định bằng ba tọa độ tương ứng với ba trục. Khi thiết kế một mô hình 3D, bạn sẽ thường xuyên thay đổi các giá trị tọa độ này để xác định vị trí và kích thước của các yếu tố trong mô hình.

Việc hiểu rõ về không gian 3D sẽ giúp bạn dễ dàng tạo ra các hình dạng phức tạp và tinh chỉnh các yếu tố thiết kế theo mong muốn.

2. Các loại hình khối cơ bản

Trong SOLIDWORKS, bạn sẽ làm việc với nhiều loại hình khối khác nhau, từ những hình khối cơ bản như hình hộp, hình cầu đến những hình dạng phức tạp hơn. Việc nắm vững các hình khối cơ bản sẽ giúp bạn có cái nhìn tổng quát về cách xây dựng mô hình 3D.

Ví dụ, hình hộp là một trong những hình khối đơn giản nhất và cũng là nền tảng để xây dựng các hình khối phức tạp hơn. Bằng cách kết hợp và sửa đổi các hình khối cơ bản, bạn có thể tạo ra hầu hết mọi hình dạng mà bạn mong muốn.

3. Cách thức hoạt động của các công cụ vẽ

SOLIDWORKS cung cấp nhiều công cụ khác nhau để tạo ra các hình khối 3D. Những công cụ này cho phép bạn vẽ, cắt, kéo dài, uốn cong và biến đổi hình khối theo nhiều cách khác nhau. Nắm vững cách hoạt động của từng công cụ sẽ giúp bạn tiết kiệm thời gian và tăng hiệu quả làm việc.

Mỗi công cụ trong SOLIDWORKS đều có những đặc điểm riêng, và việc tìm hiểu sâu về chúng sẽ giúp bạn khai thác tối đa tiềm năng của phần mềm. Bạn có thể thử nghiệm với các công cụ khác nhau để xem công cụ nào phù hợp nhất với phong cách thiết kế của mình.

III. Cài đặt phần mềm SOLIDWORKS

Việc cài đặt SOLIDWORKS đúng cách là bước đầu tiên và cực kỳ quan trọng trước khi bắt đầu thiết kế. Quá trình cài đặt không chỉ bao gồm việc tải xuống phần mềm mà còn cài đặt các thư viện, công cụ bổ sung và các tài nguyên cần thiết khác.

1. Hệ điều hành yêu cầu

Trước khi cài đặt SOLIDWORKS , bạn cần kiểm tra xem máy tính của bạn có đáp ứng đủ yêu cầu hệ thống hay không. SOLIDWORKS thường chạy trên hệ điều hành Windows, vì vậy bạn cần có một bản Windows tương thích. Ngoài ra, RAM và card đồ họa cũng là yếu tố cần chú ý khi cài đặt SOLIDWORKS .

2. Quy trình cài đặt

Để cài đặt SOLIDWORKS, bạn cần thực hiện theo các bước sau:

1. Tải xuống tệp cài đặt từ trang web chính thức của SOLIDWORKS.
2. Chạy tệp cài đặt và làm theo hướng dẫn trên màn hình.
3. Chọn các tùy chọn cài đặt phù hợp với nhu cầu của bạn, chẳng hạn như các công cụ bổ sung hoặc thư viện mẫu.
4. Kiểm tra lại cấu hình và hoàn tất quá trình cài đặt.

Khi cài đặt hoàn tất, bạn nên khởi động lại máy tính để đảm bảo tất cả các thay đổi được áp dụng.

3. Cấu hình và tùy chỉnh

Sau khi cài đặt xong, bạn có thể thực hiện một số tùy chỉnh để tùy chỉnh giao diện và trải nghiệm người dùng trong SOLIDWORKS. Bạn có thể điều chỉnh thanh công cụ, bố trí cửa sổ làm việc và các thiết lập khác sao cho phù hợp với cách làm việc của bản thân.

Việc tùy chỉnh môi trường làm việc sẽ giúp bạn làm quen nhanh hơn với phần mềm và tiết kiệm thời gian trong quá trình thiết kế.

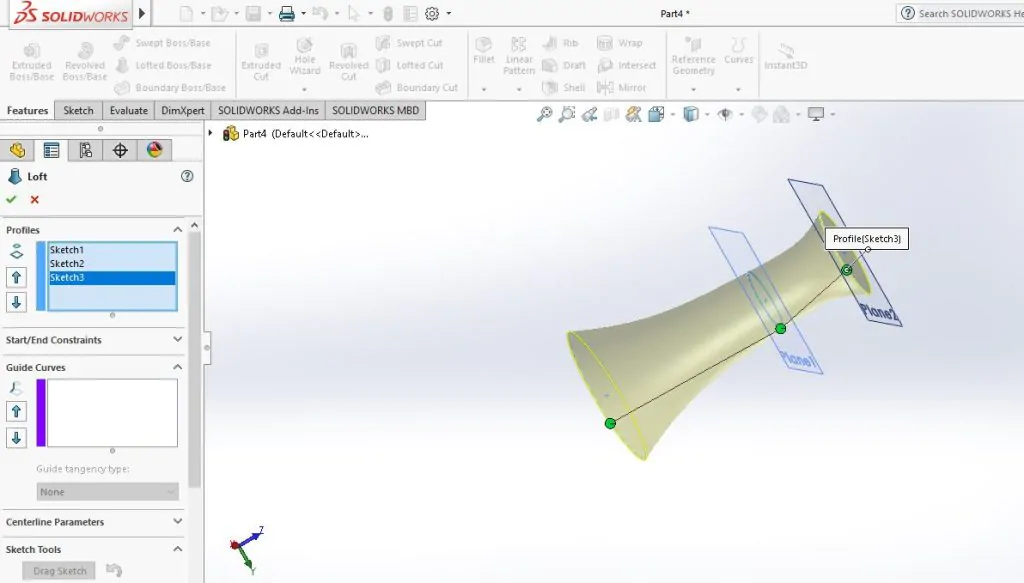

IV. Giao diện người dùng của SOLIDWORKS

Giao diện người dùng (GUI) đóng vai trò quan trọng trong việc giúp người dùng tương tác với phần mềm một cách thuận tiện và hiệu quả. SOLIDWORKS sở hữu một giao diện thân thiện và dễ sử dụng, nhưng việc làm quen với nó là điều cần thiết để tối ưu hóa quy trình thiết kế.

1. Các thành phần chính của giao diện

Giao diện người dùng của SOLIDWORKS bao gồm nhiều thành phần chính như thanh công cụ, bảng điều khiển và khu vực làm việc. Mỗi thành phần đều có chức năng riêng biệt và giúp người dùng tiếp cận các công cụ thiết kế một cách nhanh chóng.

• Thanh công cụ: Đây là nơi chứa các công cụ và lệnh mà bạn thường xuyên sử dụng. Bạn có thể tùy chỉnh thanh công cụ này để thêm hoặc bớt các công cụ theo nhu cầu của mình.
• Bảng điều khiển: Đây là phần hiển thị danh sách các đối tượng trong mô hình, giúp bạn dễ dàng quản lý và sửa đổi các thành phần.
• Khu vực làm việc: Là nơi mà bạn thực hiện các thao tác vẽ 3D. Khu vực này có thể được phóng to hoặc thu nhỏ tùy theo nhu cầu.

2. Tùy chỉnh giao diện

SOLIDWORKS cho phép người dùng tùy chỉnh giao diện để phù hợp với cách làm việc cá nhân. Bạn có thể thay đổi màu sắc, kích thước của các thành phần hoặc thậm chí tạo ra các phím tắt cho các lệnh thường dùng.

Việc tùy chỉnh giao diện không chỉ giúp bạn cảm thấy thoải mái hơn khi làm việc mà còn tăng hiệu suất làm việc một cách đáng kể.

3. Hướng dẫn làm quen với giao diện

Nếu bạn là người mới bắt đầu sử dụng SOLIDWORKS , việc làm quen với giao diện có thể mất một chút thời gian. Tuy nhiên, bạn có thể thực hiện một số bước đơn giản để nhanh chóng làm quen:

• Thực hành sử dụng các công cụ cơ bản trong khu vực làm việc.
• Khám phá từng thành phần của giao diện để hiểu rõ chức năng của chúng.
• Theo dõi các video hướng dẫn trực tuyến để có cái nhìn rõ ràng hơn về cách sử dụng giao diện.

Các bước này sẽ giúp bạn tự tin hơn trong việc sử dụng SOLIDWORKS và khám phá các tính năng của phần mềm.

V. Các bước để bắt đầu vẽ 3D

Sau khi đã cài đặt và làm quen với giao diện của SOLIDWORKS , giờ là lúc bạn bắt đầu quá trình vẽ 3D. Dưới đây là những bước cơ bản để bắt đầu thiết kế mô hình 3D trong SOLIDWORKS.

1. Chuẩn bị không gian làm việc

Trước khi bắt đầu, hãy đảm bảo rằng không gian làm việc của bạn đã được chuẩn bị sẵn sàng. Bạn có thể tạo một tập tin mới trong SOLIDWORKS và chọn kiểu mô hình mà bạn muốn làm việc. SOLIDWORKS cho phép bạn lựa chọn giữa các loại mô hình khác nhau như mô hình linh kiện (Part), mô hình lắp ráp (Assembly) và mô hình bản vẽ (Drawing).

2. Lựa chọn hệ trục

Khi bắt đầu một dự án mới, việc lựa chọn hệ trục là rất quan trọng. Hệ trục quyết định cách bạn sẽ tạo ra và thao tác với các hình khối trong không gian 3D. Bạn cần xác định rõ trục X, Y, Z để có thể dễ dàng phối hợp các yếu tố trong mô hình.

3. Sử dụng công cụ vẽ

SOLIDWORKS cung cấp nhiều công cụ để bạn bắt đầu vẽ. Một số công cụ cơ bản bao gồm:

• Sketch: Sử dụng để vẽ các hình dạng 2D trước khi chuyển đổi thành 3D.
• Extrude: Biến một hình dạng 2D thành một hình khối 3D bằng cách kéo dài nó theo chiều cao.
• Revolve: Tạo ra hình khối 3D bằng cách quay một hình dạng xung quanh một trục.

Bạn có thể bắt đầu bằng cách tạo một bản phác thảo 2D đơn giản và sau đó sử dụng các công cụ trên để biến nó thành một mô hình 3D.

4. Kiểm tra và tinh chỉnh thiết kế

Sau khi hoàn thành mô hình 3D ban đầu, hãy dành thời gian để kiểm tra và tinh chỉnh thiết kế của bạn. SOLIDWORKS cung cấp nhiều công cụ để bạn có thể kiểm tra các yếu tố như kích thước, hình dạng và tính chính xác của mô hình. Điều này sẽ giúp bạn phát hiện và sửa chữa các lỗi có thể xảy ra trong quá trình thiết kế.

VI. Sử dụng các công cụ vẽ trong SOLIDWORKS

SOLIDWORKS là một công cụ mạnh mẽ với nhiều tính năng và công cụ vẽ khác nhau. Hiểu rõ cách sử dụng những công cụ này sẽ giúp bạn tăng tốc độ và hiệu quả trong quá trình thiết kế. Trong phần này, chúng ta sẽ đi sâu vào các công cụ vẽ chính trong SOLIDWORKS.

1. Công cụ Sketch

Công cụ Sketch là bước đầu tiên trong quá trình tạo ra mô hình 3D. Bạn có thể sử dụng nó để vẽ các hình dạng 2D cần thiết cho mô hình của mình. Trước khi sử dụng công cụ này, bạn cần chọn một mặt phẳng làm nền tảng cho bản phác thảo của mình, bao gồm mặt phẳng XY, YZ hoặc XZ.

Khi đã chọn mặt phẳng, bạn có thể bắt đầu sử dụng các công cụ như Line, Circle, Rectangle để tạo hình dạng cơ bản. Sau khi đã hoàn thành bản phác thảo, bạn có thể sử dụng các công cụ như Extrude hoặc Revolve để tạo ra mô hình 3D.

2. Công cụ Extrude và Revolve

Như đã đề cập ở trên, công cụ Extrude cho phép bạn kéo dài một hình dạng 2Dra thành một hình khối 3D. Bạn chỉ cần chọn bản phác thảo và xác định độ dày mà bạn muốn tạo ra.

Còn về công cụ Revolve, nó cho phép bạn tạo ra một hình khối 3D bằng cách quay một bản phác thảo quanh một trục. Ví dụ, nếu bạn muốn tạo ra một hình cầu hoặc hình trụ, công cụ này sẽ là sự lựa chọn hoàn hảo.

3. Công cụ Fillet và Chamfer

Trong quá trình thiết kế, có thể bạn sẽ muốn làm mềm các cạnh của mô hình để tăng tính thẩm mỹ và giảm nguy cơ va chạm. Công cụ Fillet cho phép bạn tạo ra các đường cong tại các góc cạnh, trong khi công cụ Chamfer tạo ra các mặt phẳng cắt góc.

Việc sử dụng các công cụ này không chỉ giúp mô hình trông đẹp mắt hơn mà còn cải thiện tính năng hoạt động của sản phẩm cuối cùng.

4. Các công cụ định vị và lắp ráp

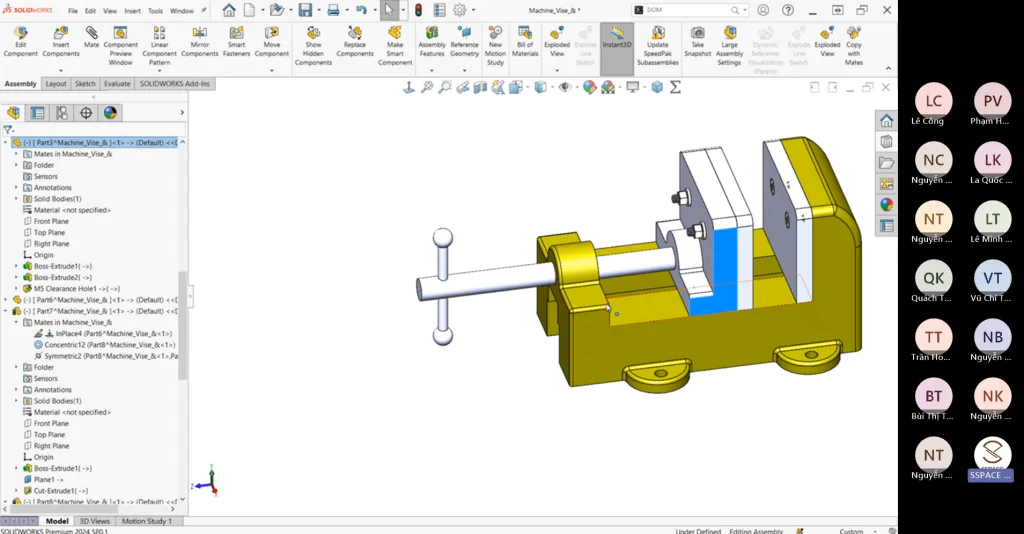

Khi bạn đã tạo ra nhiều linh kiện, công cụ Assembly trong SOLIDWORKS sẽ giúp bạn lắp ráp chúng lại với nhau. Các công cụ định vị như Mate và Align cho phép bạn xác định cách các linh kiện sẽ kết nối và hoạt động cùng nhau trong mô hình.

Chúng ta cũng có thể thực hiện các phép kiểm tra động học để xem cách các linh kiện tương tác khi được lắp ráp. Điều này rất hữu ích trong việc phát hiện các vấn đề trước khi sản xuất thực tế.

VII. Thực hành các bài tập vẽ 3D đơn giản

Một trong những cách hiệu quả nhất để học cách sử dụng SOLIDWORKS là thực hành. Dưới đây là một số bài tập vẽ 3D đơn giản mà bạn có thể thực hiện để củng cố kiến thức và kỹ năng của mình.

1. Bài tập vẽ hình hộp

Bắt đầu với một bài tập cơ bản như vẽ hình hộp. Hãy mở SOLIDWORKS và tạo một bản phác thảo trên mặt phẳng XY. Sử dụng công cụ Rectangle để vẽ một hình chữ nhật, sau đó sử dụng công cụ Extrude để biến hình chữ nhật thành hình hộp với chiều cao mong muốn.

Khi hoàn thành, bạn có thể thử nghiệm với các công cụ như Fillet để tạo các cạnh mềm mại hơn, hoặc thử nghiệm với các kích thước khác nhau để xem ảnh hưởng đến hình dạng cuối cùng.

2. Bài tập vẽ hình trụ

Tiếp theo, hãy thử vẽ một hình trụ. Bắt đầu tương tự như vẽ hình hộp, nhưng lần này hãy sử dụng công cụ Circle để tạo một vòng tròn trên mặt phẳng. Sử dụng công cụ Extrude để kéo dài hình tròn lên.

Bạn cũng có thể thử nghiệm với công cụ Revolve để tạo ra hình trụ bằng cách quay một đoạn thẳng quanh trục giữa.

3. Bài tập vẽ bánh xe

Để nâng cao kỹ năng của mình, hãy thử thách bản thân với việc vẽ một hình bánh xe. Bạn có thể bắt đầu bằng việc tạo bản phác thảo hình tròn cho bánh xe, sau đó sử dụng công cụ Extrude để tạo độ dày cho bánh xe.

Tiếp theo, bạn có thể tạo thêm các chi tiết như lỗ cho bu lông bằng cách sử dụng công cụ Hole, hoặc tạo các rãnh bằng cách sử dụng công cụ Cut. Đây là một bài tập thú vị giúp bạn làm quen với việc tạo ra các chi tiết phức tạp hơn.

4. Bài tập lắp ráp

Cuối cùng, hãy thử tạo một mô hình lắp ráp đơn giản. Bạn có thể tạo ra vài linh kiện như bánh xe, trục và thân xe. Sau khi hoàn thành, sử dụng công cụ Assembly để kết nối các linh kiện lại với nhau.

Việc lắp ráp không chỉ giúp bạn hiểu rõ hơn về cách các linh kiện tương tác mà còn phát triển kỹ năng quản lý thiết kế tổng thể.

VIII. Lưu và xuất file thiết kế trong SOLIDWORKS

Sau khi hoàn thành quá trình thiết kế, việc lưu và xuất file là bước rất quan trọng. SOLIDWORKS cho phép bạn lưu các dự án dưới nhiều định dạng khác nhau, giúp bạn dễ dàng chia sẻ và lưu trữ.

1. Cách lưu file trong SOLIDWORKS

Khi muốn lưu một dự án trong SOLIDWORKS , bạn có thể nhấn tổ hợp phím Ctrl + S hoặc vào menu File và chọn Save. Nếu đây là lần đầu tiên bạn lưu file, phần mềm sẽ yêu cầu bạn đặt tên và chọn định dạng file. SOLIDWORKS hỗ trợ nhiều định dạng khác nhau, bao gồm .sldprt (linh kiện), .sldasm (lắp ráp) và .slddrw (bản vẽ).

2. Xuất file thiết kế

Ngoài việc lưu trữ dưới dạng file SOLIDWORKS, bạn cũng có thể xuất file dưới nhiều định dạng khác nhau để phục vụ các mục đích khác nhau. Để xuất file, bạn vào menu File và chọn Export. Một số định dạng phổ biến mà bạn có thể xuất bao gồm:

• STL: Định dạng này thường được sử dụng cho in 3D.
• STEP: Định dạng này hữu ích khi chia sẻ file với các phần mềm CAD khác.

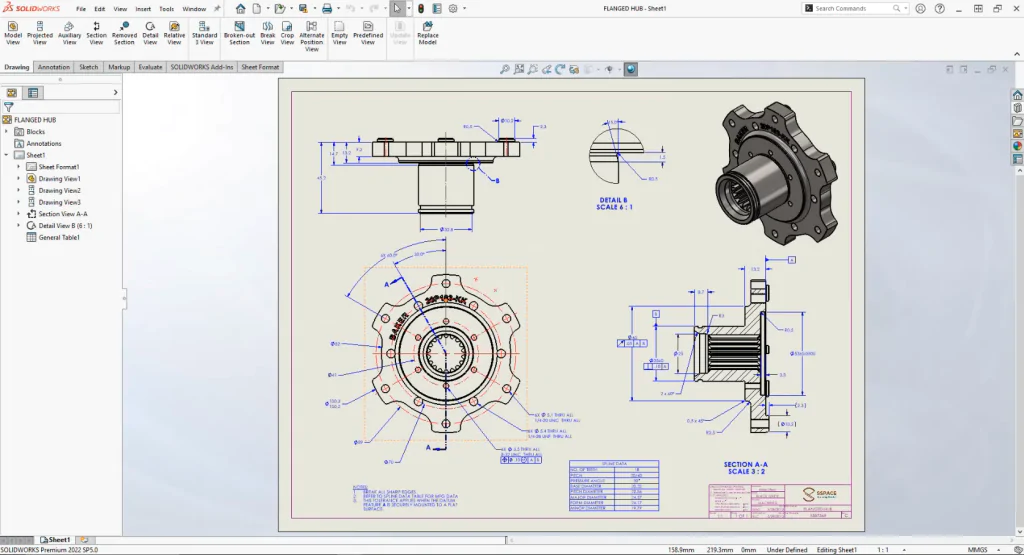

• PDF: Xuất bản vẽ dưới dạng PDF để dễ dàng chia sẻ và in ấn.

3. Kiểm tra trước khi xuất

Trước khi xuất file, hãy nhớ kiểm tra lại các thiết kế của bạn để đảm bảo rằng mọi thứ hoạt động ổn định và không có lỗi nào xảy ra. Bạn có thể sử dụng công cụ kiểm tra tích hợp trong SOLIDWORKS để phát hiện các vấn đề có thể xảy ra trong mô hình.

Sự cẩn thận ở bước này sẽ giúp bạn tránh được những phiền toái không cần thiết khi gửi file cho khách hàng hoặc đồng nghiệp.

IX. Kết luận

Hướng dẫn vẽ 3D trong SOLIDWORKS đã đưa bạn từ những khái niệm cơ bản cho đến những kỹ thuật thiết kế nâng cao. SOLIDWORKS không chỉ là một công cụ mạnh mẽ mà còn là một người đồng hành đáng tin cậy trong hành trình sáng tạo của bạn. Từ việc tạo ra các hình khối đơn giản đến xây dựng những mô hình phức tạp, mọi thứ đều nằm trong tầm tay bạn khi sử dụng SOLIDWORKS .

Hy vọng rằng thông qua bài viết này, bạn đã có được cái nhìn tổng quan về SOLIDWORKS và các bước cần thiết để bắt đầu thiết kế 3D. Đừng ngần ngại thực hành và khám phá thêm nhiều tính năng của phần mềm, vì việc thành thạo công cụ này sẽ mở ra nhiều cơ hội mới trong lĩnh vực thiết kế và kỹ thuật.
