Giáo trình SOLIDWORKS cho người mới nên đi theo 8 chương, đúng thứ tự phụ thuộc kỹ năng: làm quen giao diện, sketch 2D, dựng khối cơ bản, dựng khối nâng cao, lắp ráp, bản vẽ kỹ thuật, kiểm tra mô hình và quản lý dữ liệu. Bài viết trình bày khung giáo trình chi tiết, mỗi chương có mục tiêu, nhóm lệnh, bài tập và tiêu chí hoàn thành để bạn tự học hoặc dùng làm đề cương giảng dạy.
1. Một giáo trình SOLIDWORKS tốt cần có gì?
- Đúng thứ tự kỹ năng: chương sau dùng kiến thức chương trước, không nhảy cóc sang lắp ráp khi chưa vững sketch.
- Bài tập có bản vẽ kích thước: người học phải tự đọc bản vẽ và dựng lại, không chỉ làm theo video.
- Tiêu chí hoàn thành rõ: ví dụ sketch Fully Defined, thể tích đúng với đáp án, bản vẽ đủ kích thước.
- Phù hợp phiên bản: lệnh cơ bản ít thay đổi qua các năm, nhưng giao diện và tính năng mới có khác nhau.
- Có file thực hành: file mẫu giúp luyện chỉnh sửa, lắp ráp và bản vẽ mà không mất thời gian dựng lại từ đầu.
2. Khung giáo trình SOLIDWORKS 8 chương
| Chương | Nội dung chính | Đầu ra | Thời lượng gợi ý |
|---|---|---|---|
| 1. Làm quen | Giao diện, thao tác chuột, thiết lập đơn vị, template | Mở, lưu, xoay, xem mô hình thành thạo | 2 buổi |
| 2. Sketch 2D | Lệnh vẽ, quan hệ hình học, Smart Dimension | Sketch Fully Defined, không lỗi | 3 buổi |
| 3. Dựng khối cơ bản | Extrude, Cut, Revolve, Fillet, Chamfer, Hole Wizard | Dựng chi tiết lăng trụ, tròn xoay đơn giản | 4 buổi |
| 4. Dựng khối nâng cao | Sweep, Loft, Shell, Rib, Mirror, Pattern, mặt phẳng tham chiếu | Dựng chi tiết có biên dạng phức tạp | 3 buổi |
| 5. Lắp ráp | Insert Components, Mate, kiểm tra va chạm, Exploded View | Lắp cụm cơ cấu đơn giản đúng chuyển động | 3 buổi |
| 6. Bản vẽ kỹ thuật | Hình chiếu, mặt cắt, kích thước, dung sai, BOM, Balloon | Bản vẽ chi tiết và bản vẽ lắp hoàn chỉnh | 3 buổi |
| 7. Kiểm tra mô hình | Vật liệu, Mass Properties, Measure, phân tích bền cơ bản | Đọc khối lượng, trọng tâm, ứng suất cơ bản | 2 buổi |
| 8. Quản lý dữ liệu và ôn chứng chỉ | Đặt tên, Pack and Go, xuất file, ôn đề CSWA | Gửi bộ hồ sơ thiết kế đầy đủ; sẵn sàng thi CSWA | 2 buổi |
Thời lượng tính theo buổi học khoảng 2 giờ, chỉ để tham khảo. Người đã biết vẽ kỹ thuật thường đi nhanh hơn, xem học SOLIDWORKS mất bao lâu.
3. Nội dung chi tiết từng chương
Chương 1: Làm quen giao diện và thiết lập
Nhận biết CommandManager, FeatureManager Design Tree, PropertyManager, Task Pane; thao tác xoay, phóng, di chuyển; đặt đơn vị MMGS trong Document Properties; tạo template part, assembly, drawing dùng chung. Bài tập: mở một file mẫu, đổi hướng nhìn, đo vài kích thước bằng Measure. Tham khảo tùy chỉnh giao diện SOLIDWORKS.
Chương 2: Sketch 2D và ràng buộc
Lệnh Line, Rectangle, Circle, Arc, Slot, Trim, Offset, Convert Entities; quan hệ Horizontal, Vertical, Coincident, Tangent, Equal, Symmetric; Smart Dimension. Tiêu chí: mọi sketch đều Fully Defined. Bài tập: vẽ 5 biên dạng tấm có lỗ, rãnh và cung tiếp tuyến.
Chương 3: Dựng khối cơ bản
Extruded Boss/Base và Cut với các điều kiện kết thúc (Blind, Through All, Up To Surface), Revolve, Fillet, Chamfer, Hole Wizard. Bài tập: tấm đế, mặt bích, trục bậc; tự kiểm tra bằng thể tích.
Chương 4: Dựng khối nâng cao

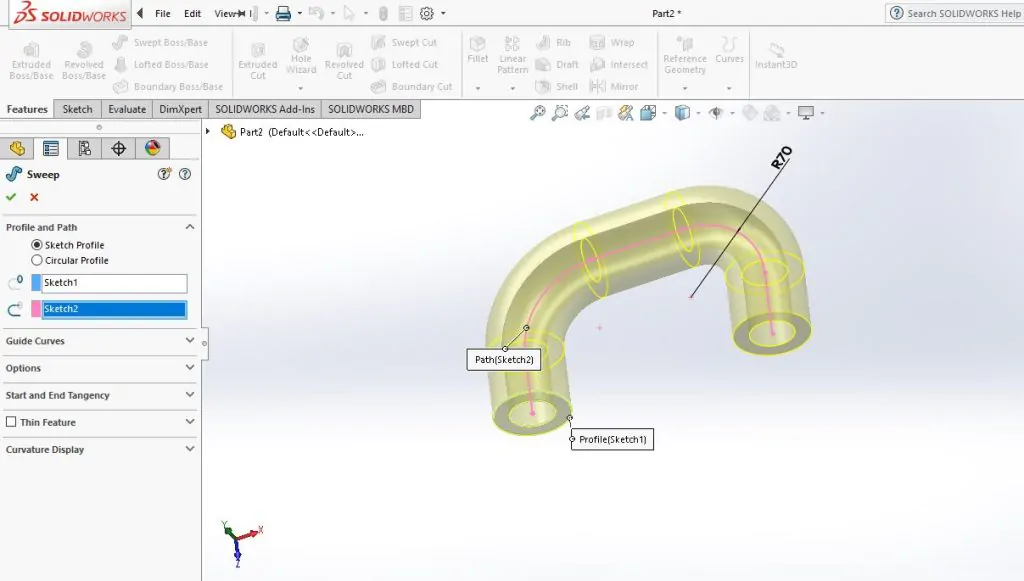

Tạo mặt phẳng tham chiếu, Sweep, Loft, Shell, Rib, Draft, Mirror, Linear/Circular Pattern, giới thiệu Configuration. Bài tập: hộp vỏ mỏng, gối đỡ có gân, tay nắm dạng ống. Xem cách tạo mặt phẳng trong SOLIDWORKS và làm việc với multibody.
Chương 5: Lắp ráp
Chi tiết nền cố định, Insert Components, Standard Mates (Coincident, Concentric, Distance, Angle), kiểm tra bậc tự do, Interference Detection, Exploded View. Bài tập: lắp cụm gối đỡ trục hoặc cơ cấu kẹp.
Chương 6: Bản vẽ kỹ thuật
Khổ giấy và khung tên, View Palette, Projected View, Section View, Detail View, Model Items, ký hiệu nhám, dung sai, BOM và Balloon. Bài tập: bản vẽ chi tiết cho 3 part ở chương 3 và bản vẽ lắp cho cụm ở chương 5. Xem cách tạo khung tên trong SOLIDWORKS.
Chương 7: Kiểm tra mô hình
Gán vật liệu, đọc Mass Properties theo hệ tọa độ, đo kiểm bằng Measure, chạy phân tích bền cơ bản cho một chi tiết chịu tải. Xem gán vật liệu trong SOLIDWORKS và Simulation trong SOLIDWORKS.
Chương 8: Quản lý dữ liệu và ôn chứng chỉ

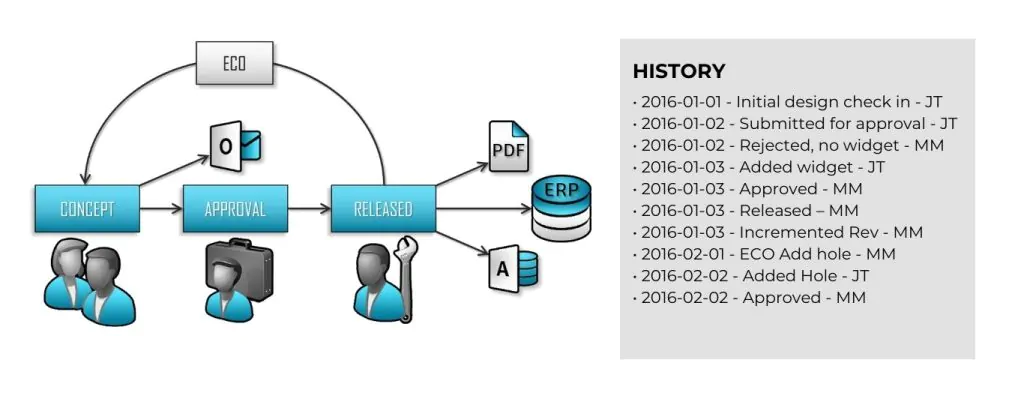

Quy tắc đặt tên và thư mục dự án, Pack and Go, xuất PDF, DWG, STEP; giới thiệu quản lý dữ liệu nhóm bằng PDM. Cuối giáo trình, làm đề luyện CSWA có giới hạn thời gian, xem CSWA là gì.
4. Bài tập và tài liệu đi kèm giáo trình
- Bộ 8 bài tập vẽ 3D SOLIDWORKS cơ bản có file PDF: dùng cho chương 3 và 4, có thể tích để tự kiểm tra.
- Tổng hợp các lệnh cơ bản trong SOLIDWORKS: tra cứu nhanh lệnh của chương 2 đến 6.
- Cách chọn giáo trình SOLIDWORKS PDF: khi muốn có tài liệu in để học offline.
- Bài tập SOLIDWORKS nâng cao và giáo trình SOLIDWORKS nâng cao: sau khi hoàn thành 8 chương.
5. Cách học theo giáo trình để nhớ lâu
- Học – làm – tự kiểm tra: mỗi chương xem lý thuyết ngắn, làm bài tập, so đáp án (thể tích, kích thước).
- Làm lại không xem hướng dẫn: sau 2–3 ngày, dựng lại bài cũ mà không xem lại các bước.
- Ghi lại lỗi: mỗi lỗi gặp phải (sketch hở, mất tham chiếu, Mate xung đột) ghi cách sửa vào sổ tay. Xem 10 lỗi thường gặp khi học vẽ SOLIDWORKS.
- Đặt mốc thi: chọn ngày thi CSWA sau chương 8 để có động lực hoàn thành giáo trình.
6. Chọn hình thức giáo trình phù hợp
| Hình thức | Ưu điểm | Hạn chế |
|---|---|---|
| Giáo trình PDF, sách | Học offline, dễ tra cứu, chi phí thấp | Không có người giải đáp; dễ cũ so với phiên bản mới |
| Video tự học | Thấy thao tác trực quan | Dễ học rời rạc, thiếu bài tập có đáp án |
| Khóa học online có lộ trình | Có lộ trình, bài tập, hỗ trợ khi vướng | Cần tự giác học đều |
| Lớp có giảng viên | Được sửa lỗi trực tiếp, hướng tới chứng chỉ | Phụ thuộc lịch học |
7. Câu hỏi thường gặp
Nên học theo giáo trình hay video?
Giáo trình giúp học có hệ thống; video giúp xem thao tác trực quan. Kết hợp cả hai và luôn thực hành lại bằng bài tập có bản vẽ.
Giáo trình phiên bản cũ có dùng được không?
Phần lớn lệnh cơ bản giữ nguyên qua các phiên bản; chỉ khác một số giao diện và tính năng mới.
Học hết 8 chương mất bao lâu?
Khoảng 22 buổi theo khung gợi ý, tương đương 1,5–2 tháng nếu học 3 buổi mỗi tuần.
Học xong giáo trình cơ bản nên học gì tiếp?
Ôn thi CSWA, sau đó học các mảng chuyên sâu như Sheet Metal, Weldments, Surface hoặc mô phỏng tùy công việc.
8. Kết luận
Một giáo trình SOLIDWORKS hiệu quả không nằm ở số trang mà ở thứ tự kỹ năng, bài tập có bản vẽ và tiêu chí hoàn thành rõ ràng. Hãy đi đủ 8 chương, tự kiểm tra kết quả ở mỗi chương và đặt mục tiêu thi CSWA để biến kiến thức thành kỹ năng làm việc.
