Tùy chỉnh giao diện SOLIDWORKS gồm 5 việc chính: sắp xếp CommandManager và thanh công cụ, gán phím tắt và Mouse Gestures, đổi màu nền và kiểu hiển thị, bố trí các bảng quản lý cho gọn, và sao lưu toàn bộ thiết lập để khôi phục hoặc chuyển sang máy khác. Làm đúng 5 việc này giúp bạn bớt thời gian tìm lệnh, ít nhầm thao tác và học nhanh hơn.
1. Các thành phần giao diện cần biết trước khi tùy chỉnh
| Thành phần | Vị trí | Có thể tùy chỉnh |
|---|---|---|
| CommandManager | Dải lệnh phía trên, chia theo tab | Thêm, bớt tab và lệnh; bật chữ dưới biểu tượng |
| FeatureManager Design Tree | Cột bên trái | Độ rộng, các mục hiển thị, tách thành cửa sổ riêng |
| PropertyManager | Cùng cột bên trái khi chạy lệnh | Vị trí, ghim/thu gọn các nhóm tùy chọn |
| Heads-up View Toolbar | Trên cùng vùng đồ họa | Lệnh xem và kiểu hiển thị |
| Task Pane | Cột bên phải | Ẩn/hiện, ghim; chứa Design Library, View Palette, Appearances |
| Shortcut Bar (phím S) | Hiện tại vị trí con trỏ | Nội dung lệnh riêng cho part, assembly, drawing, sketch |
2. Tùy chỉnh CommandManager và thanh công cụ
- Chuột phải lên một tab của CommandManager, chọn Customize CommandManager để thêm tab có sẵn hoặc tạo tab trống.
- Mở Tools > Customize, vào tab Commands, kéo lệnh từ danh sách thả vào tab muốn thêm; kéo lệnh ra khỏi dải để xóa.
- Bật Use Large Buttons with Text nếu muốn có chữ dưới biểu tượng, rất hữu ích cho người mới.
- Tùy chỉnh Shortcut Bar: bấm phím S, chuột phải lên thanh, chọn Customize rồi kéo các lệnh hay dùng vào.
| Môi trường | Nên đưa lên trước |
|---|---|
| Part | Sketch, Smart Dimension, Extruded Boss/Cut, Revolve, Fillet, Hole Wizard, Mirror, Pattern |
| Assembly | Insert Components, Mate, Linear Pattern, Interference Detection, Exploded View |
| Drawing | Model View, Projected View, Section View, Model Items, Smart Dimension, Balloon, BOM |
Danh sách lệnh và thứ tự học có trong bài các lệnh cơ bản trong SOLIDWORKS.
3. Phím tắt và Mouse Gestures
Gán phím tắt riêng
Vào Tools > Customize > Keyboard, gõ tên lệnh vào ô tìm kiếm, bấm vào cột Shortcut(s) và nhấn tổ hợp phím muốn gán. Nếu phím đã được dùng, SOLIDWORKS sẽ báo để bạn chọn ghi đè hay không. Nút Print List hoặc Copy List giúp in bảng phím tắt để dán cạnh màn hình.
Phím tắt mặc định nên thuộc
| Phím | Tác dụng |
|---|---|
| Ctrl + S / Ctrl + N / Ctrl + O | Lưu / tạo file mới / mở file |
| Ctrl + B / Ctrl + Q | Rebuild / rebuild toàn bộ (force rebuild) |
| F | Phóng vừa màn hình (Zoom to Fit) |
| Space | Mở bảng hướng nhìn (View Orientation) |
| Ctrl + 1 … Ctrl + 7 | Các hướng nhìn chuẩn (Front, Back, Left, Right, Top, Bottom, Isometric) |
| Ctrl + 8 | Nhìn vuông góc với mặt đang chọn (Normal To) |
| S | Mở Shortcut Bar tại con trỏ |
| Enter | Lặp lại lệnh vừa dùng |
Mouse Gestures
Giữ chuột phải và kéo nhẹ theo một hướng để gọi nhanh lệnh. Số hướng (tối đa 12 tùy phiên bản) và lệnh gán cho từng hướng chỉnh trong Tools > Customize > Mouse Gestures. Xem thêm thao tác chuột trong bài cách xoay hình trong SOLIDWORKS.
4. Đổi màu nền và kiểu hiển thị
- Màu nền và màu đối tượng: vào Tools > Options > System Options > Colors, chỉnh Viewport Background, màu đối tượng được chọn, màu sketch ở các trạng thái. Có thể lưu thành một bộ màu (color scheme) để dùng lại.
- Kiểu nền: trong cùng mục Colors, chọn dùng nền theo cảnh của tài liệu hoặc nền trơn, nền chuyển màu.
- Kiểu hiển thị mô hình: trên Heads-up View Toolbar, chọn Shaded With Edges khi dựng hình để thấy rõ cạnh; tắt bóng đổ, RealView khi máy chậm.
- Gợi ý cho người học: nền xám nhạt hoặc tối nhẹ, màu sketch tương phản rõ; tránh nền quá sáng gây mỏi mắt khi làm lâu.
Muốn bật hiển thị vật liệu chân thực, xem cách bật RealView Graphics.
5. Bố trí FeatureManager, PropertyManager và Task Pane
- Kéo mép cột trái để FeatureManager đủ rộng, đọc được tên feature; đặt tên feature rõ nghĩa để cây lịch sử dễ theo dõi.
- Khi dùng 2 màn hình, có thể tách các bảng thành cửa sổ nổi và đặt sang màn hình phụ để vùng đồ họa rộng hơn.

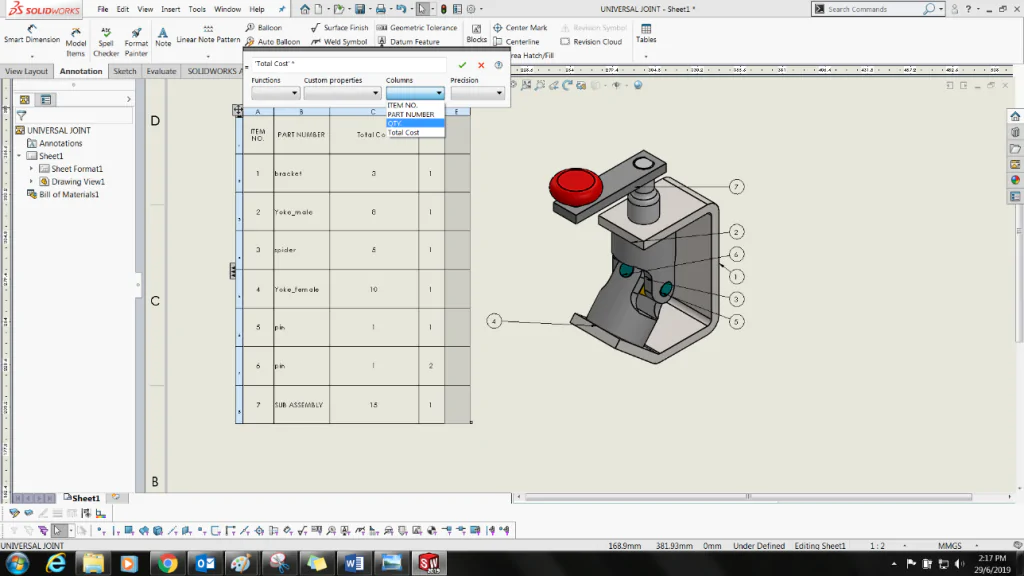

- Task Pane: ghim khi cần dùng thường xuyên Design Library hay View Palette, bỏ ghim để tự thu gọn khi không dùng.
- Thu gọn những nhóm tùy chọn ít dùng trong PropertyManager để bảng ngắn, dễ thao tác.
6. Gợi ý bố trí theo loại công việc
| Công việc | Gợi ý |
|---|---|
| Thiết kế chi tiết | Tab Features và Sketch đặt đầu; Shortcut Bar chứa Fillet, Chamfer, Mirror, Pattern |
| Lắp ráp | Tab Assembly và Evaluate; phím tắt cho Mate, Hide/Show Components |
| Bản vẽ | Tab View Layout và Annotation; View Palette trong Task Pane luôn sẵn sàng |
| Mô phỏng | Tab Simulation và Evaluate; bật hiển thị kết quả rõ màu, nền trơn để dễ đọc thang màu |
7. Lỗi giao diện thường gặp và cách khắc phục
| Hiện tượng | Cách xử lý |
|---|---|
| Mất thanh công cụ hoặc tab CommandManager | Chuột phải vào vùng thanh lệnh để bật lại, hoặc vào Tools > Customize > Toolbars |
| Hộp thoại mở ra nằm ngoài màn hình | Đặt lại vị trí hộp thoại, xem Reset Dialog Windows |
| Giao diện giật, xoay hình chậm | Cập nhật driver card đồ họa được chứng nhận, tắt RealView và bóng đổ, xem cấu hình máy chạy SOLIDWORKS |
| Biểu tượng, chữ quá nhỏ trên màn hình độ phân giải cao | Bật Large Buttons with Text; chỉnh tỷ lệ hiển thị của Windows |
| Thiết lập rối, không nhớ đã đổi gì | Khôi phục từ file sao lưu hoặc đặt lại mặc định bằng Copy Settings Wizard (mục 8) |
8. Sao lưu, khôi phục và chuyển thiết lập sang máy khác
- Mở Tools > Save/Restore Settings (Copy Settings Wizard).
- Chọn Save Settings, đánh dấu các nhóm cần lưu: tùy chọn hệ thống, bố trí thanh công cụ, phím tắt, Mouse Gestures, menu.
- Lưu ra file và cất ở nơi an toàn (ổ mạng, cloud).
- Trên máy mới, chạy lại công cụ, chọn Restore Settings và trỏ tới file đã lưu.
- Muốn quay về mặc định, chọn Reset Settings. Nên sao lưu trước khi reset.
Doanh nghiệp có thể dùng cùng một file thiết lập cho cả phòng thiết kế để mọi người có giao diện, phím tắt thống nhất.
9. Giao diện SOLIDWORKS so với các phần mềm CAD khác
| So sánh | Điểm chính | Chi tiết |
|---|---|---|
| SOLIDWORKS và AutoCAD | AutoCAD mạnh về bản vẽ 2D; SOLIDWORKS thiết kế 3D tham số với giao diện theo quy trình | Xem so sánh |
| SOLIDWORKS và CATIA | Cùng hãng Dassault Systèmes; CATIA hướng tới dự án lớn, giao diện phức tạp hơn | Xem so sánh |
| SOLIDWORKS và Inventor | Cả hai là CAD 3D cơ khí; khác nhau về hệ sinh thái và cách bố trí lệnh | Xem so sánh |
10. Câu hỏi thường gặp
Mất thanh công cụ thì làm sao?
Chuột phải lên vùng thanh lệnh để bật lại, hoặc dùng Tools > Customize; nếu vẫn lỗi, khôi phục hoặc đặt lại thiết lập bằng Copy Settings Wizard.
Có chuyển giao diện sang máy khác được không?
Được, dùng Copy Settings Wizard để lưu thiết lập ra file và khôi phục trên máy mới.
Đổi giao diện có ảnh hưởng đến file thiết kế không?
Không. Thiết lập giao diện lưu theo máy người dùng, không làm thay đổi part, assembly hay drawing.
Người mới có nên tùy chỉnh nhiều không?
Nên bắt đầu với vài thay đổi: bật chữ dưới biểu tượng, đổi màu nền dễ nhìn, thêm lệnh hay dùng vào Shortcut Bar; sau đó mới gán phím tắt riêng.
11. Kết luận
Một giao diện được sắp xếp theo đúng công việc giúp bạn thao tác nhanh và tập trung vào thiết kế. Hãy bắt đầu từ CommandManager, Shortcut Bar và màu nền, sau đó thêm phím tắt, và luôn sao lưu thiết lập bằng Copy Settings Wizard để không mất công làm lại.
