Kỹ Thuật Tối Ưu Hóa Bản Vẽ SOLIDWORKS 3D

Bản vẽ SOLIDWORKS 3D là một công cụ quan trọng trong thiết kế và phát triển sản phẩm hiện đại. Với khả năng tạo ra các mô hình chi tiết và chính xác, SOLIDWORKS đã trở thành phần mềm hàng đầu trong ngành công nghiệp chế tạo và thiết kế kỹ thuật.

I. Tổng hợp nguồn tài nguyên tải bản vẽ SOLIDWORKS 3D miễn phí và chất lượng cao

Khi bạn đã cài đặt SOLIDWORKS , việc tìm kiếm nguồn tài nguyên để tải bản vẽ SOLIDWORKS 3D miễn phí là rất quan trọng. Dưới đây là một số nguồn tuyệt vời mà bạn có thể tham khảo:

1. Trang web chia sẻ bản vẽ

Có nhiều trang web chuyên cung cấp các mô hình và bản vẽ SOLIDWORKS miễn phí. Websites như GrabCAD hay Thingiverse là nơi bạn có thể tìm thấy hàng ngàn bản vẽ 3D từ cộng đồng người dùng. Những bản vẽ này thường được kiểm tra và đánh giá bởi các chuyên gia, đảm bảo chất lượng và tính khả thi.

Ngoài ra, các diễn đàn và mạng xã hội cũng là nơi tốt để kết nối với cộng đồng các nhà thiết kế. Bạn có thể đăng câu hỏi hoặc tìm kiếm các bản vẽ mà bạn cần. Đây là cách tuyệt vời để học hỏi từ những người có kinh nghiệm trong lĩnh vực này.

2. Thư viện SOLIDWORKS

SOLIDWORKS đi kèm với một thư viện chứa sẵn các mô hình và bản vẽ 3D. Thư viện này cung cấp nhiều loại linh kiện, chi tiết và vật liệu khác nhau, giúp bạn tiết kiệm thời gian trong quá trình thiết kế. Bạn chỉ cần tìm kiếm trong thư viện và kéo thả vào không gian làm việc của mình.

Việc khai thác hiệu quả thư viện này không những giúp tăng tốc độ thiết kế mà còn cải thiện chất lượng bản vẽ của bạn. Hãy chắc chắn rằng bạn đã kiểm tra và làm quen với toàn bộ thư viện để tận dụng tối đa tiềm năng của nó.

3. Tài liệu hướng dẫn và bài tập

Ngoài các bản vẽ, việc tải xuống tài liệu hướng dẫn và bài tập vẽ 3D SOLIDWORKS PDF cũng rất hữu ích. Những tài liệu này sẽ giúp bạn củng cố kiến thức và cải thiện kỹ năng thiết kế của mình. Bạn có thể tìm thấy nhiều tài liệu miễn phí trên internet, bao gồm cả video hướng dẫn và blog chia sẻ kinh nghiệm.

Chắc chắn rằng bạn dành thời gian nghiên cứu và thực hành các bài tập này để dần nâng cao tay nghề thiết kế của mình. Thực hành là chìa khóa để thành công trong việc sử dụng phần mềm SOLIDWORKS .

Chuyên mục luyện tập SOLIDWORKS cùng SSPACE: Tại đây

II. Kỹ thuật tối ưu hóa bản vẽ SOLIDWORKS 3D để tăng tốc độ thiết kế và hiệu suất làm việc

Tối ưu hóa bản vẽ SOLIDWORKS 3D không chỉ giúp bạn làm việc hiệu quả hơn mà còn giúp giảm thiểu sự cố xảy ra trong quá trình thiết kế. Dưới đây là một số kỹ thuật bạn có thể áp dụng:

1. Sử dụng các tính năng quản lý tài liệu

SOLIDWORKS cung cấp nhiều tính năng để quản lý tài liệu và mô hình một cách hiệu quả. Việc sử dụng các thư mục tổ chức tốt và quy ước đặt tên mô hình hợp lý sẽ giúp bạn dễ dàng tìm kiếm và truy cập các bản vẽ cần thiết.

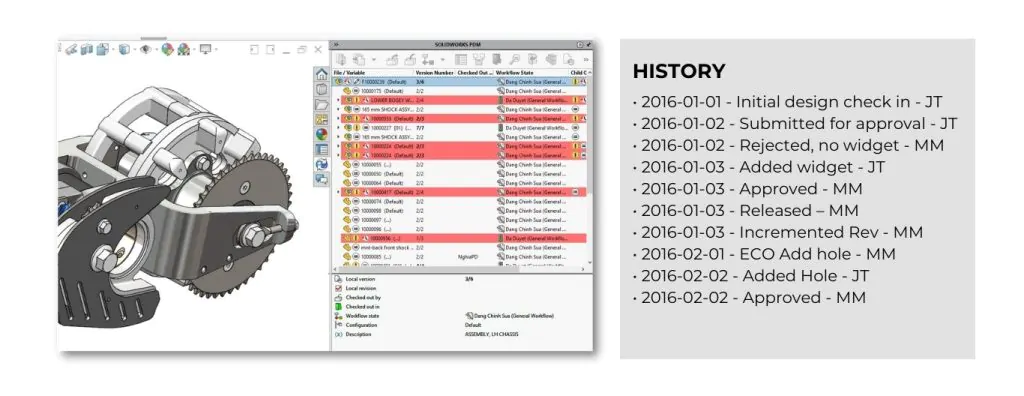

Ngoài ra, bạn cũng có thể sử dụng SOLIDWORKS PDM (Product Data Management) để quản lý và theo dõi các thay đổi trong dự án của mình. Công cụ này cho phép làm việc nhóm hiệu quả hơn và giữ cho mọi thứ luôn cập nhật.

Tham khảo chương trình SOLIDWORKS PDM Beginner tại: https://sspace.com.vn/dao-tao-solidworks-pdm-beginner/

2. Giảm khối lượng dữ liệu

Một trong những vấn đề phổ biến khi làm việc với bản vẽ SOLIDWORKS 3D là khối lượng dữ liệu quá lớn có thể làm chậm hiệu suất phần mềm. Để khắc phục điều này, hãy xem xét việc giảm độ phân giải của các mô hình hoặc sử dụng các chức năng tính toán nhẹ hơn.

Ngoài ra, bạn cũng có thể biến các mô hình phức tạp thành các phiên bản đơn giản hơn khi không cần thiết phải nhìn thấy chi tiết. Điều này không chỉ giúp tăng tốc độ làm việc mà còn giúp phần mềm hoạt động mượt mà hơn.

3. Tận dụng các công cụ hỗ trợ

SOLIDWORKS cung cấp nhiều công cụ hỗ trợ để tăng hiệu suất làm việc. Các tính năng như Simulation, Flow Simulation và Motion Study đều có thể giúp bạn kiểm tra và tối ưu hóa thiết kế ngay trong quá trình làm việc. Đừng ngần ngại sử dụng những công cụ này để rút ngắn thời gian thiết kế và nâng cao chất lượng sản phẩm.

Thực tế, việc sử dụng các công cụ hỗ trợ sẽ giúp bạn phát hiện ra các lỗi và vấn đề tiềm ẩn ngay từ giai đoạn thiết kế, từ đó giảm nguy cơ mất thời gian và tài nguyên trong các giai đoạn sau.

III. Phân tích chuyên sâu: Các thành phần và thông số quan trọng trong bản vẽ SOLIDWORKS 3D

Để tạo ra các bản vẽ SOLIDWORKS 3D chính xác và chất lượng, việc hiểu rõ các thành phần và thông số là rất quan trọng. Dưới đây là những yếu tố mà bạn nên chú ý:

1. Các loại đối tượng trong SOLIDWORKS

Trong SOLIDWORKS , có nhiều loại đối tượng như Part, Assembly và Drawing. Mỗi loại đối tượng có cách sử dụng riêng và đóng vai trò khác nhau trong quá trình thiết kế.

• Part: Là các mô hình đơn lẻ, có thể là bất kỳ chi tiết nào trong sản phẩm.
• Assembly: Là tập hợp của nhiều Part lại với nhau để tạo thành một sản phẩm hoàn chỉnh.
• Drawing: Là các bản vẽ kỹ thuật thể hiện chi tiết và kích thước của các Part và Assembly.

Hiểu rõ từng loại đối tượng và cách sử dụng chúng sẽ giúp bạn thiết kế một cách hợp lý và hiệu quả.

2. Thông số kỹ thuật quan trọng

Mỗi bản vẽ SOLIDWORKS 3D thường có các thông số kỹ thuật như kích thước, tỉ lệ, và vật liệu. Việc định nghĩa chính xác các thông số này sẽ đảm bảo rằng sản phẩm cuối cùng đáp ứng được yêu cầu kỹ thuật và chất lượng.

Đặc biệt, việc lựa chọn vật liệu là rất quan trọng. Nó không chỉ ảnh hưởng đến trọng lượng và độ bền của sản phẩm mà còn ảnh hưởng đến chi phí sản xuất. Bạn nên cân nhắc và nghiên cứu kỹ về các loại vật liệu có sẵn trong thư viện của SOLIDWORKS .

3. Kiểm tra và sửa chữa lỗi

Trước khi hoàn tất bản vẽ, hãy đảm bảo bạn kiểm tra và sửa chữa mọi lỗi có thể xảy ra. SOLIDWORKS cung cấp nhiều công cụ để kiểm tra mô hình, giúp bạn phát hiện ra các vấn đề như thiếu sót hoặc sai sót trong kích thước.

Việc thực hiện kiểm tra này sẽ giúp tránh được nhiều rắc rối trong quá trình sản xuất và lắp ráp sản phẩm. Nó cũng sẽ giúp bạn tiết kiệm thời gian và tiền bạc trong tương lai.

IV. Thực hành vẽ 3D SOLIDWORKS : Hướng dẫn chi tiết từ cơ bản đến nâng cao

Thực hành là phần không thể thiếu trong quá trình học và phát triển kỹ năng thiết kế 3D với SOLIDWORKS . Dưới đây là hướng dẫn chi tiết từ cơ bản đến nâng cao mà bạn có thể tham khảo:

1. Bắt đầu từ những bài tập cơ bản

Nếu bạn là người mới bắt đầu, hãy bắt đầu với những bài tập cơ bản. Những bài tập này thường bao gồm việc tạo ra các hình dạng đơn giản như hình hộp, hình trụ hay hình cầu.

Thực hành vẽ các hình dạng này sẽ giúp bạn làm quen với các công cụ vẽ và tính năng của SOLIDWORKS . Hãy chắc chắn rằng bạn hiểu rõ cách sử dụng thanh công cụ và các lệnh vẽ cơ bản.

2. Nâng cao với các bài tập phức tạp hơn

Khi bạn đã cảm thấy tự tin với các bài tập cơ bản, hãy chuyển sang các bài tập phức tạp hơn. Những bài tập này có thể bao gồm việc thiết kế các chi tiết phức tạp, assembly của nhiều part, và tạo ra các bản vẽ kỹ thuật.

Bạn cũng có thể tìm kiếm các bài tập vẽ 3D SOLIDWORKS PDF trên mạng. Những tài liệu này sẽ cung cấp cho bạn các ví dụ thực tế cùng với hướng dẫn chi tiết, giúp bạn áp dụng lý thuyết vào thực tiễn.

3. Thực hành với các dự án thực tế

Cuối cùng, hãy thử thách bản thân bằng cách thực hiện các dự án thực tế. Bạn có thể tự thiết kế một sản phẩm nào đó hoặc tham gia vào các dự án nhóm. Đây là cơ hội tuyệt vời để học hỏi từ những người khác và áp dụng kiến thức bạn đã tích lũy.

Việc thực hành với các dự án thực tế không chỉ giúp củng cố kỹ năng mà còn chuẩn bị cho bạn những tình huống thực tế mà bạn có thể gặp phải trong công việc sau này.

V. Bí quyết khai thác hiệu quả thư viện bản vẽ SOLIDWORKS 3D có sẵn trong phần mềm

Thư viện bản vẽ SOLIDWORKS 3D có sẵn là một trong những công cụ mạnh mẽ nhất hỗ trợ bạn trong quá trình thiết kế. Dưới đây là một số bí quyết giúp bạn khai thác hiệu quả thư viện này:

1. Tìm kiếm nhanh chóng

Sử dụng chức năng tìm kiếm trong thư viện để nhanh chóng tìm kiếm các mô hình và bản vẽ cần thiết. Bạn có thể tìm kiếm theo tên, loại mô hình hoặc các thuộc tính đặc trưng khác.

Việc biết cách sử dụng tính năng tìm kiếm sẽ giúp bạn tiết kiệm thời gian đáng kể và dễ dàng tìm thấy những gì bạn cần trong hàng ngàn bản vẽ có sẵn.

2. Tạo thư viện cá nhân

Nếu bạn có nhiều mô hình thiết kế riêng, hãy xem xét việc tạo thư viện cá nhân để lưu trữ chúng. Điều này không chỉ giúp bạn tổ chức công việc mà còn giúp bạn tiết kiệm thời gian khi cần sử dụng lại mô hình.

Bạn có thể tạo các thư mục và phân loại mô hình theo từng chủ đề hoặc dự án. Việc này giúp cho việc quản lý và tìm kiếm mô hình trở nên dễ dàng hơn.

Tham khảo khóa học SOLIDWORKS Template để thiết lập Template riêng cho cá nhân và Doanh nghiệp bạn tại: https://sspace.com.vn/chuan-hoa-bo-tai-lieu-thiet-ke-voi-khoa-hoc-solidworks-template/

3. Chia sẻ với cộng đồng

Nếu bạn có những mô hình độc đáo và chất lượng, hãy xem xét việc chia sẻ chúng với cộng đồng người dùng SOLIDWORKS . Các nền tảng chia sẻ mô hình như GrabCAD là nơi bạn có thể công bố bản vẽ của mình và nhận được phản hồi từ những người khác.

Việc chia sẻ không chỉ giúp bạn xây dựng danh tiếng trong cộng đồng thiết kế mà còn mở ra cơ hội học hỏi từ những người khác.

VI. Xử lý lỗi thường gặp khi mở và làm việc với bản vẽ SOLIDWORKS 3D

Làm việc với bản vẽ SOLIDWORKS 3D đôi khi có thể gặp phải một số lỗi phổ biến. Việc biết cách xử lý những lỗi này sẽ giúp bạn tiết kiệm thời gian và công sức. Dưới đây là một số lỗi thường gặp và cách khắc phục:

1. Lỗi không mở được file

Đôi khi, bạn có thể gặp phải tình trạng không mở được file bản vẽ. Nguyên nhân có thể do file bị hỏng hoặc không tương thích với phiên bản SOLIDWORKS mà bạn đang sử dụng.

Hãy kiểm tra lại định dạng file và phiên bản phần mềm. Nếu file bị hỏng, bạn có thể thử khôi phục lại từ sao lưu hoặc yêu cầu người gửi gửi lại bản sao khác.

2. Lỗi không thể lưu bản vẽ

Một lỗi phổ biến khác là không thể lưu bản vẽ. Điều này có thể do thiếu quyền truy cập vào thư mục lưu trữ hoặc thiếu dung lượng đĩa trên máy tính của bạn.

Hãy kiểm tra quyền truy cập và đảm bảo rằng bạn có đủ dung lượng trên ổ cứng. Nếu vấn đề vẫn tiếp diễn, hãy thử khởi động lại phần mềm hoặc máy tính của bạn để giải quyết các lỗi tạm thời.

3. Lỗi hiển thị mô hình

Lỗi hiển thị mô hình cũng là một vấn đề thường gặp khi làm việc với SOLIDWORKS . Nếu mô hình không hiển thị đúng như mong đợi, hãy kiểm tra các thiết lập hiển thị và đảm bảo rằng bạn đang sử dụng chế độ viewing đúng.

Đôi khi, cập nhật driver đồ họa cũng có thể giúp cải thiện vấn đề này. Hãy thường xuyên kiểm tra và cập nhật phần mềm để tránh gặp phải các lỗi tương tự.

VII. So sánh và đánh giá các phiên bản SOLIDWORKS : Lựa chọn phù hợp cho việc tải và sử dụng bản vẽ 3D

SOLIDWORKS có nhiều phiên bản khác nhau, mỗi phiên bản đều có những tính năng và ưu điểm riêng. Việc lựa chọn phiên bản phù hợp với nhu cầu của bạn là rất quan trọng. Dưới đây là một số so sánh và đánh giá giữa các phiên bản SOLIDWORKS :

1. SOLIDWORKS Standard

Phiên bản Standard là lựa chọn tốt cho những người mới bắt đầu. Nó cung cấp đầy đủ các tính năng cơ bản để tạo ra các bản vẽ SOLIDWORKS 3D. Nếu bạn chỉ cần thiết kế các chi tiết đơn giản và không yêu cầu các tính năng phức tạp, phiên bản này sẽ là sự lựa chọn phù hợp.

2. SOLIDWORKS Professional

Nếu bạn cần những tính năng nâng cao hơn, SOLIDWORKS Professional sẽ là sự lựa chọn phù hợp. Phiên bản này cung cấp thêm các công cụ quản lý dữ liệu và khả năng tạo báo cáo, giúp bạn làm việc hiệu quả hơn trong môi trường nhóm.

3. SOLIDWORKS Premium

Phiên bản Premium là phiên bản cao cấp nhất, cung cấp đầy đủ các tính năng của cả hai phiên bản trước và thêm nhiều công cụ hỗ trợ như Simulation và Motion Analysis. Nếu bạn làm việc trong ngành công nghiệp yêu cầu tính toán và phân tích phức tạp, đây sẽ là lựa chọn tốt nhất cho bạn.

Hãy cân nhắc kỹ lưỡng các yêu cầu của dự án và ngân sách của bạn trước khi đưa ra quyết định cuối cùng.

Tham khảo giá bản quyền phần mềm SOLIDWORKS ở các gói tại đây: https://sspace.com.vn/phan-mem-solidworks/

VIII. Ứng dụng thực tế của bản vẽ SOLIDWORKS 3D trong các ngành công nghiệp hiện đại

Bản vẽ SOLIDWORKS 3D không chỉ công cụ thiết kế mà còn là nền tảng cho nhiều ứng dụng thực tế trong các ngành công nghiệp khác nhau. Dưới đây là một số ứng dụng tiêu biểu:

1. Ngành chế tạo

Trong ngành chế tạo, việc sử dụng bản vẽ SOLIDWORKS 3D giúp các kỹ sư thiết kế các chi tiết máy móc chính xác và hiệu quả. Mô hình 3D cung cấp cái nhìn tổng quan và chi tiết về sản phẩm, giúp cải thiện quy trình sản xuất.

Ngoài ra, việc mô phỏng và phân tích cũng giúp các kỹ sư phát hiện ra các vấn đề tiềm ẩn trước khi đưa sản phẩm vào sản xuất thực tế.

2. Ngành ô tô

Ngành công nghiệp ô tô thường sử dụng bản vẽ SOLIDWORKS 3D để thiết kế các chi tiết phức tạp như động cơ, khung xe, và hệ thống treo. Với khả năng mô phỏng động lực học, SOLIDWORKS giúp kỹ sư kiểm tra tính năng vận hành của các bộ phận trước khi sản xuất.

Điều này không chỉ giúp tiết kiệm thời gian mà còn giảm thiểu chi phí phát triển sản phẩm.

3. Ngành điện tử

Trong ngành công nghiệp điện tử, việc thiết kế các bo mạch và linh kiện điện tử cũng thường sử dụng SOLIDWORKS . Bản vẽ 3D giúp các kỹ sư hình dung rõ hơn về cấu trúc và kết nối giữa các linh kiện, từ đó đưa ra các phương pháp lắp ráp hiệu quả.

Ngoài ra, việc mô phỏng nhiệt độ và điện từ cũng giúp cải thiện hiệu quả hoạt động của sản phẩm.

IX. Kết luận

Việc tối ưu hóa bản vẽ SOLIDWORKS 3D là một quá trình liên tục và cần sự chăm chỉ từ mỗi cá nhân. Qua bài viết này, hy vọng bạn đã có cái nhìn tổng quan về cách tải, cài đặt, tối ưu hóa và thực hành với SOLIDWORKS . Từ việc khai thác hiệu quả thư viện có sẵn đến việc xử lý các lỗi thường gặp, sự nỗ lực không ngừng nghỉ sẽ giúp bạn trở thành một nhà thiết kế chuyên nghiệp trong tương lai.
