THÊM DECAL VÀO MÔ HÌNH TRONG SOLIDWORKS

[TIPS & TRICK] THÊM DECAL VÀO MÔ HÌNH TRONG SOLIDWORKS

Chia sẻ bài viết

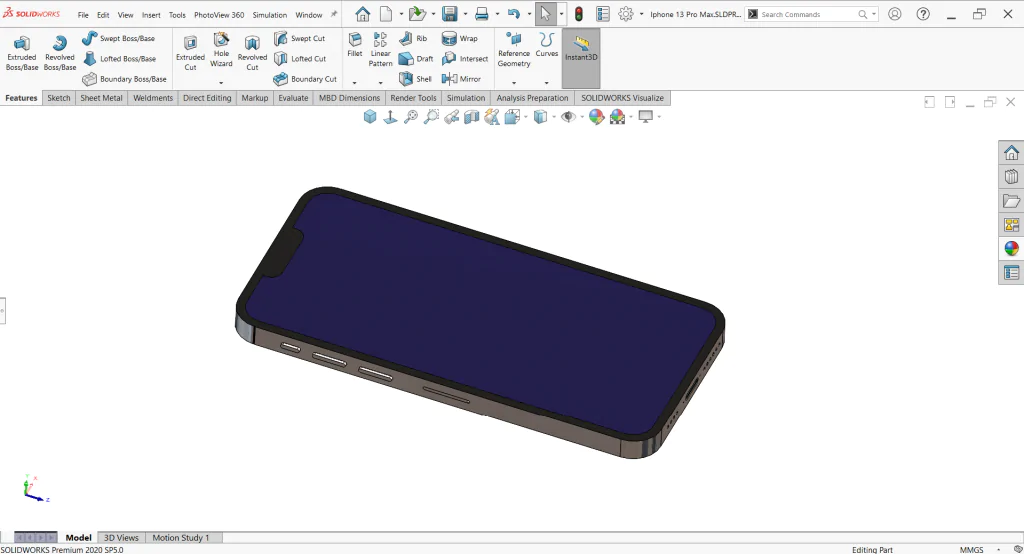

Bạn cần 1 công cụ giúp đưa hình ảnh để nhận diện thương hiệu sản phẩm của công ty bạn, hay đơn giản là thêm các hình ảnh về thông tin sản phẩm, cảnh báo an toàn, hướng dẫn sử dụng…vào mô hình 3D. Phần mềm SOLIDWORKS hỗ trợ công cụ thêm Decal với định dạng là jpg, bitmap, jpeg, png… Hôm nay SSPACE sẽ hướng dẫn bạn cách để thêm Decal phẳng vào mô hình một cách đơn giản, cụ thể làm thêm Decal để dán màn hình chính cho mô hình chiếc điện thoại bên dưới.

thêm decal vào mô hình

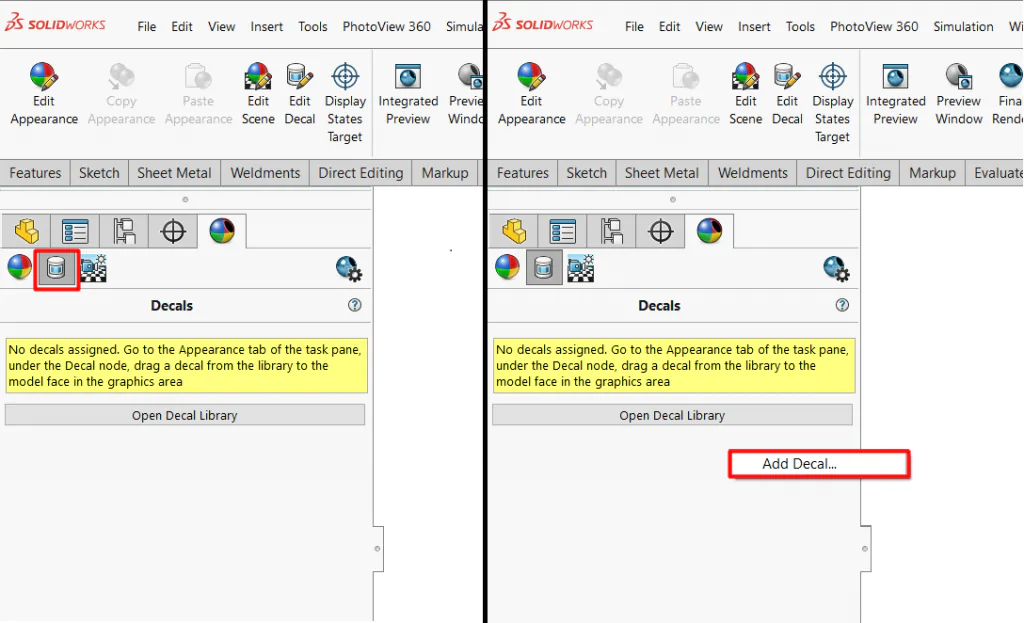

Bước 1: Chọn thẻ DisplayManager → View Decal → Click chuột phải vào vùng trống
→ Add Decal…

decal

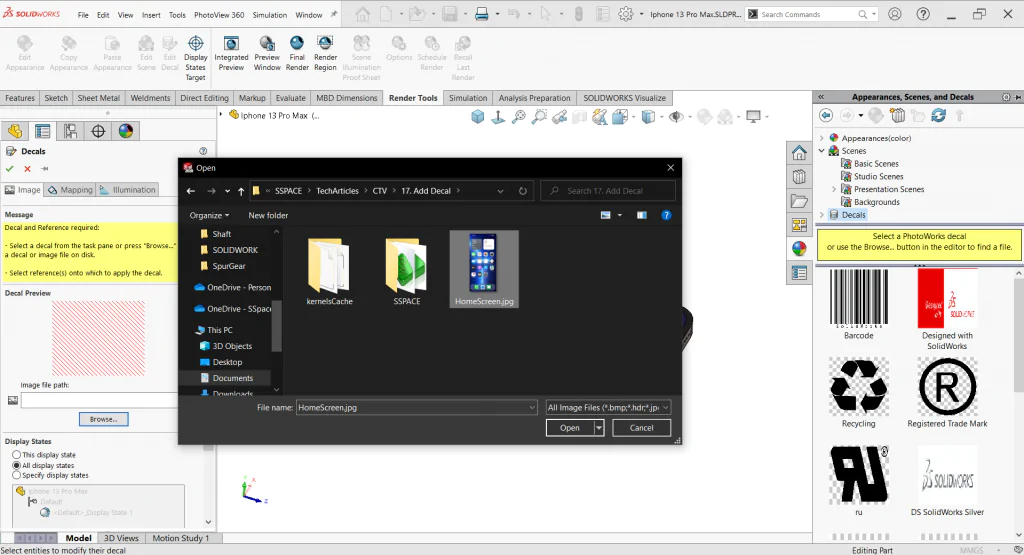

Bước 2: Click Browse… và chọn tệp hình ảnh cần dán decal → Open.

decal

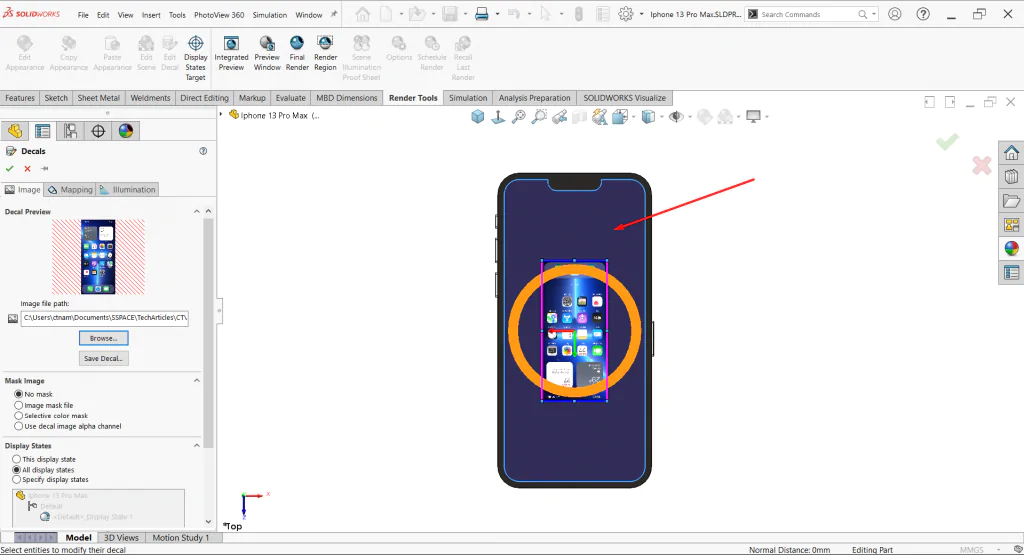

Bước 3: Chọn vị trí cần thêm decal trên mô hình.

vị trí thêm

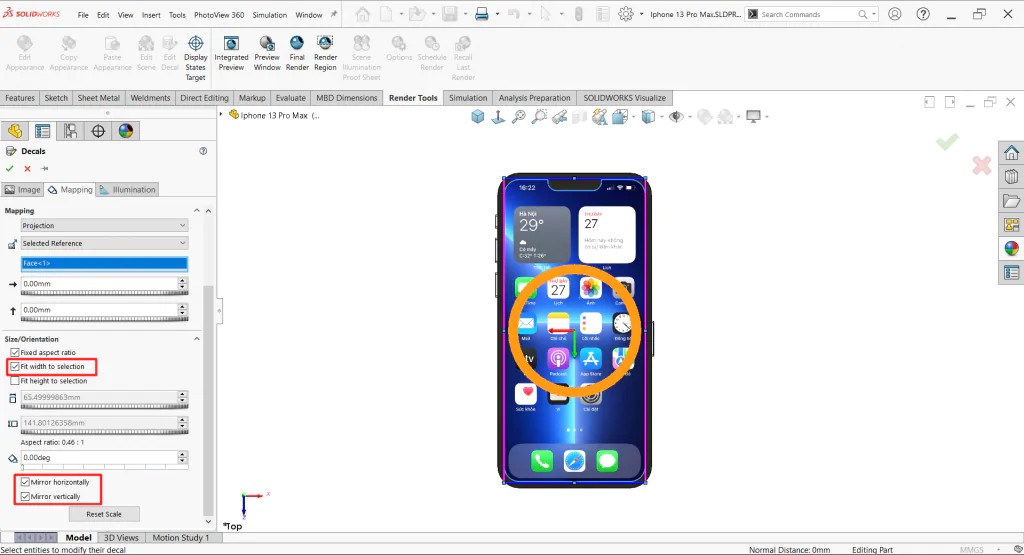

Bước 4: Điều chỉnh kích thước, vị trí của Decal theo ý muốn ở thẻ Mapping. Bạn có thể tham khảo các tuỳ chọn để decal vừa với khung hình như hình bên.

điều chỉnh kích thước

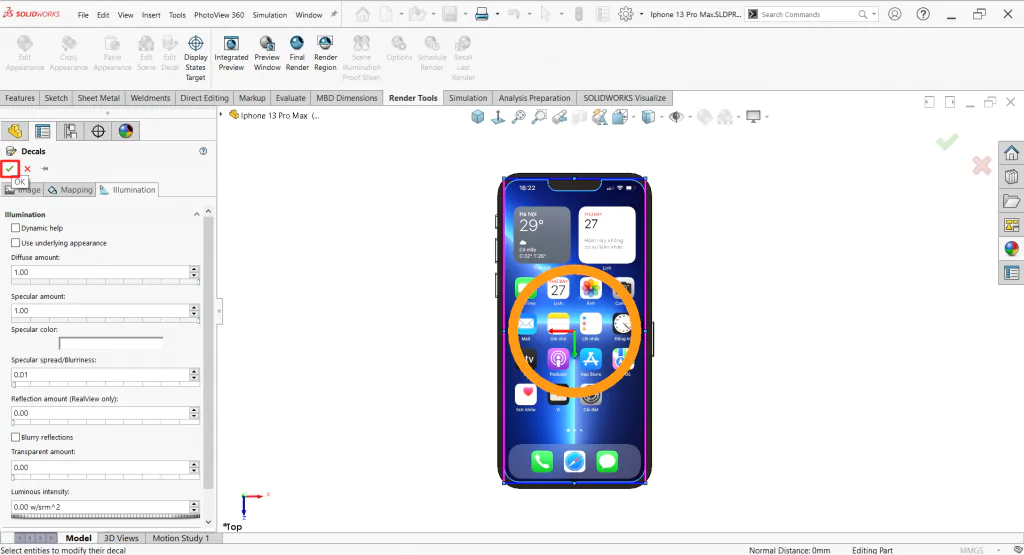

Bước 5: Click OK để hoàn tất. Thẻ Illumination có thể bỏ qua nếu không cần điều chỉnh hướng chiếu sáng, độ phủ màu của decal.

Illumination

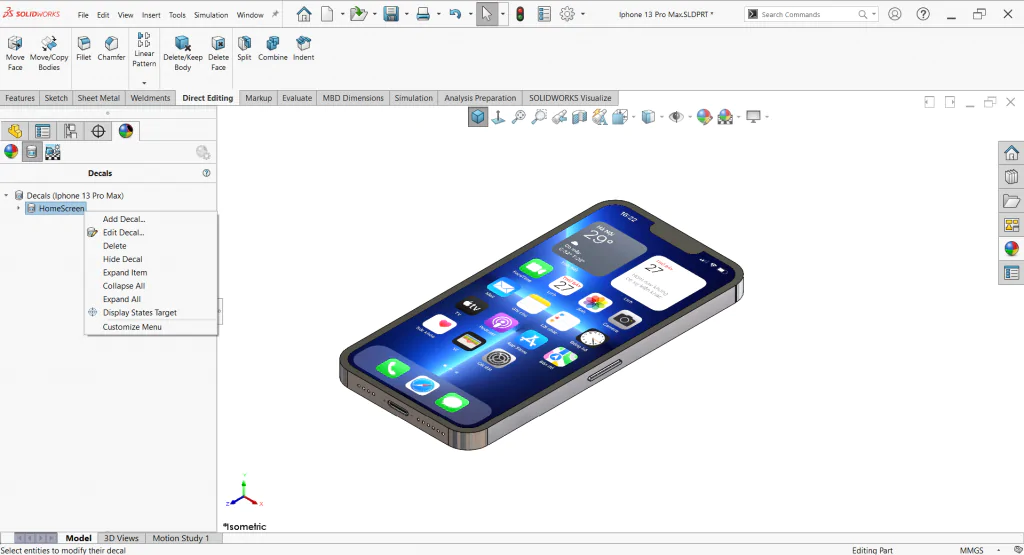

Và thế là mô hình đã được dán Decal, ta có thể tương tác với nó thông qua thẻ Feature Decals.

Feature Decals

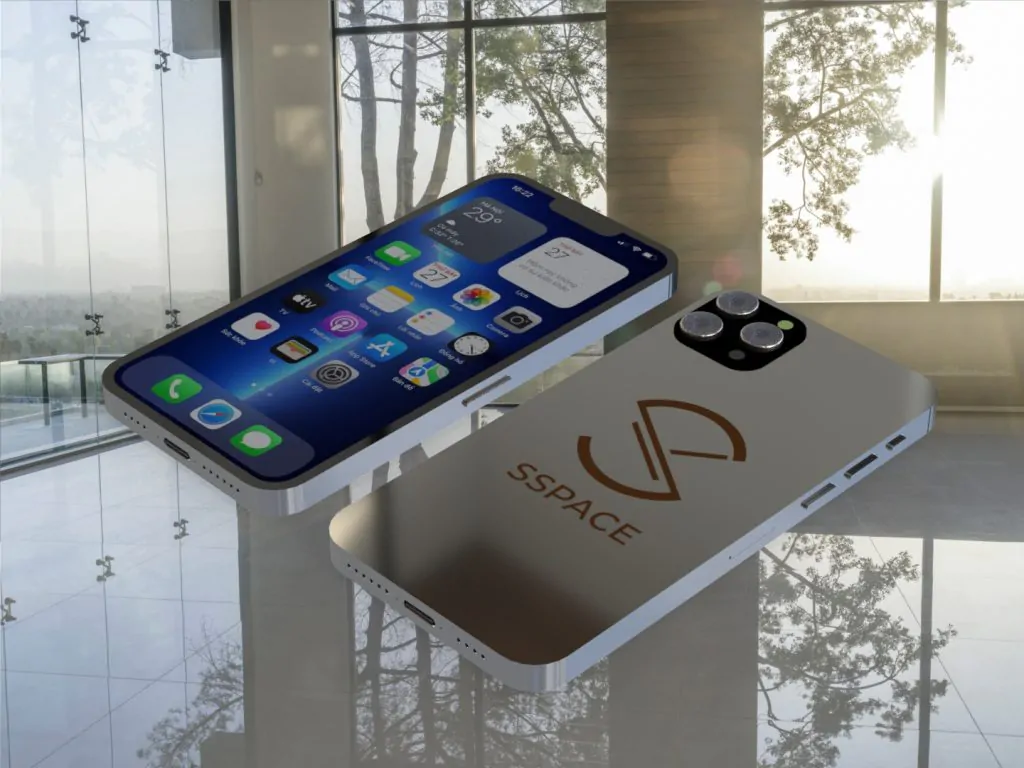

Đây là kết quả cuối cùng sau khi được render.

sau khi render

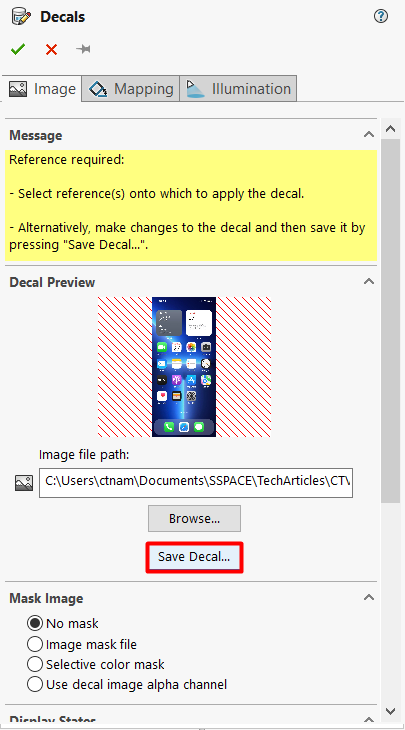

 Ngoài ra, ta có tính năng Save Decal… trong thư viện Decal để sử dụng sau này.

Save Decal

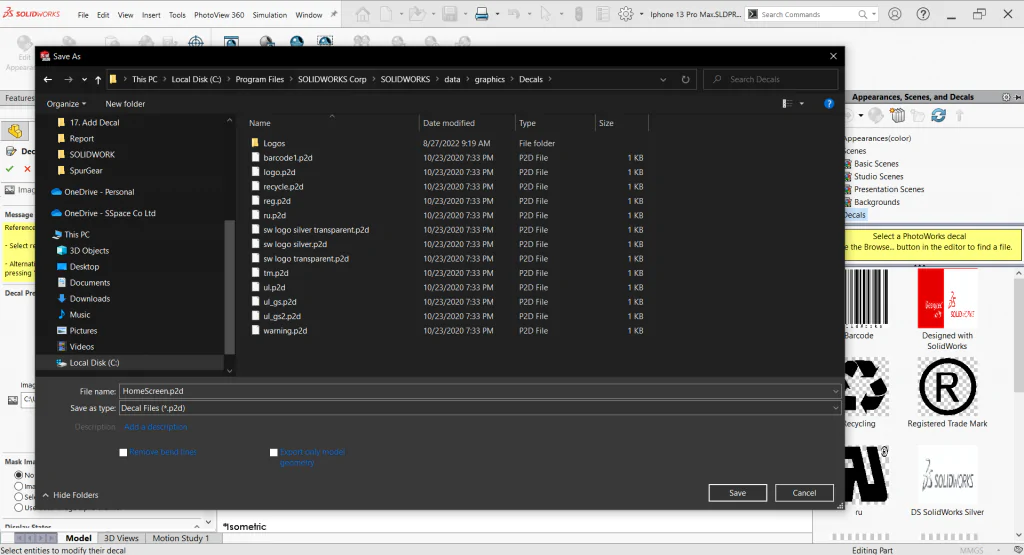

 Tệp sẽ được lưu dưới định dạng Tên.p2d file.

decal
