[TIPS & TRICK] OFFSET ON SURFACE TRONG SOLIDWORKS

Chia sẻ bài viết

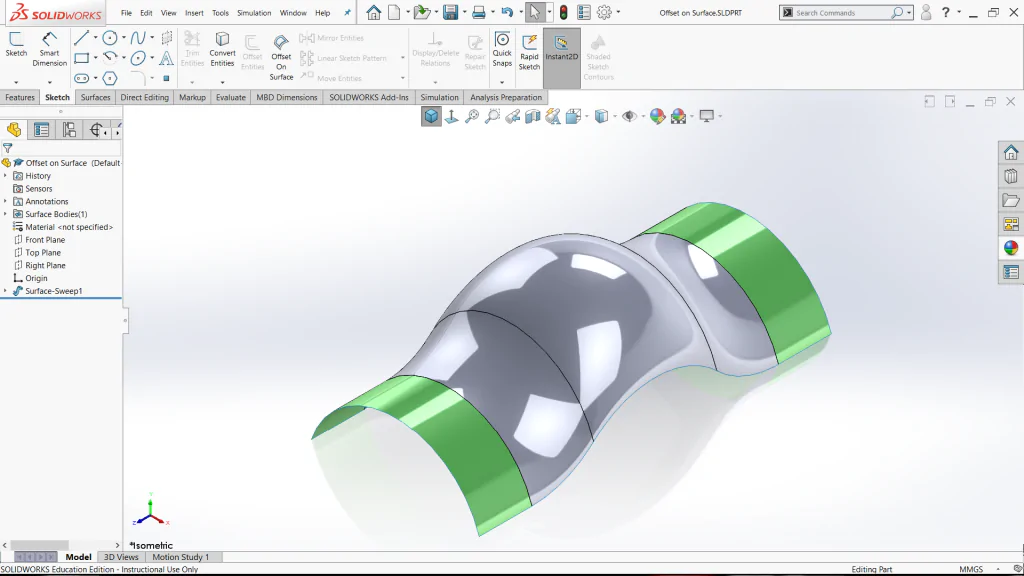

Khi làm việc với các bề mặt trong SOLIDWORKS, việc tạo ra các sketch trong không gian 3 chiều là thật sự cần thiết. Điều này cũng đồng nghĩa cố gắng tạo ra một sketch bằng phương pháp thông thường là một thách thức. Trong bài viết này, SSPACE sẽ hướng dẫn phương pháp tạo ra 1 phác thảo 3D Sketch từ Surface có sẵn qua công cụ Offset On Surface. Chúng ta có ví dụ cụ thể sau đây.

Offset on surface


Bước 1: Tạo mới 3D Sketch.

Offset on surface

Bước 2: Tại Tab Sketch trên thanh Command Manager, Chọn lệnh Offset On Surface.

Offset on surface

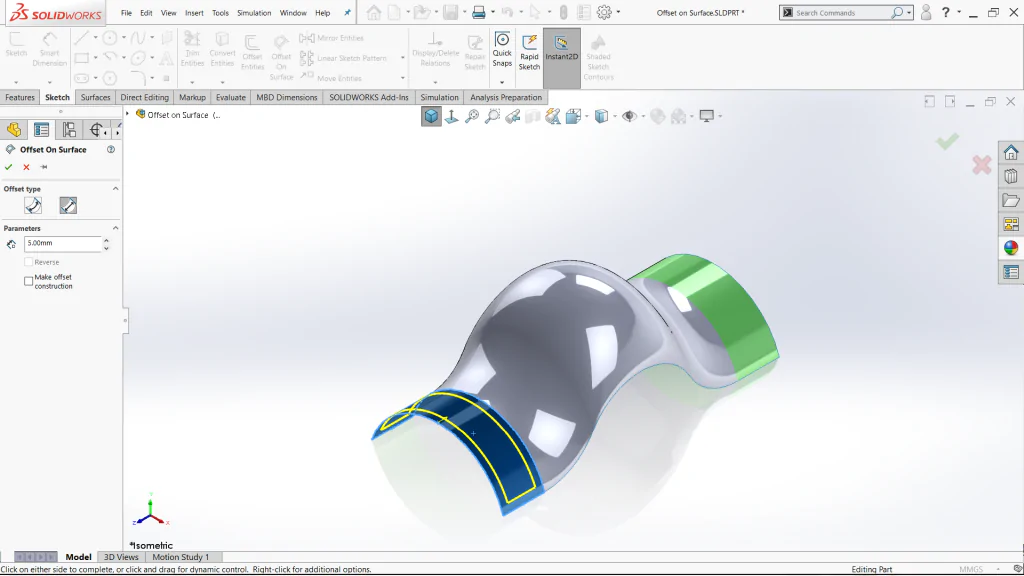

Bước 3: Chọn bề mặt cần Offset, nhập “Ofset Distance” là 5mm.
Ngoài việc quản lý kích thước, có thể quản lý về chiều offset và tính chất đường nét tạo ra:

  • Reverse: đảo chiều offset
  • Make offset construction: chuyển sketch thành đường đứt nét.
Offset

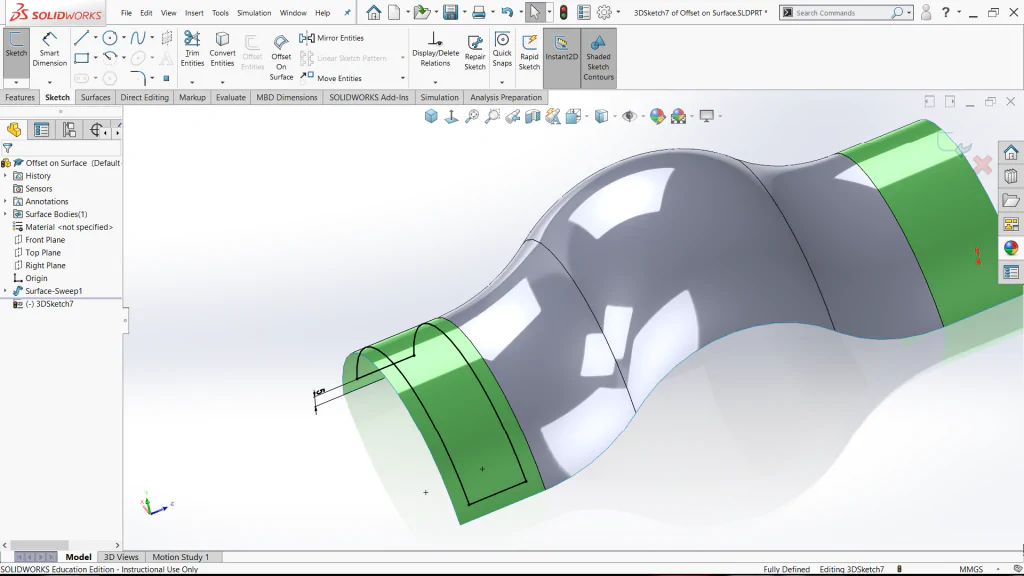

Và đây là kết quả, chúng ta vừa xây dựng được 1 phác thảo 3D Sketch  

Offset

Offset Type
Option này được thêm vào công cụ từ phiên bản 2019, giúp ta chỉ định cách đo chính xác khoảng chênh lệch dọc theo đường cong do bề mặt tạo ra.

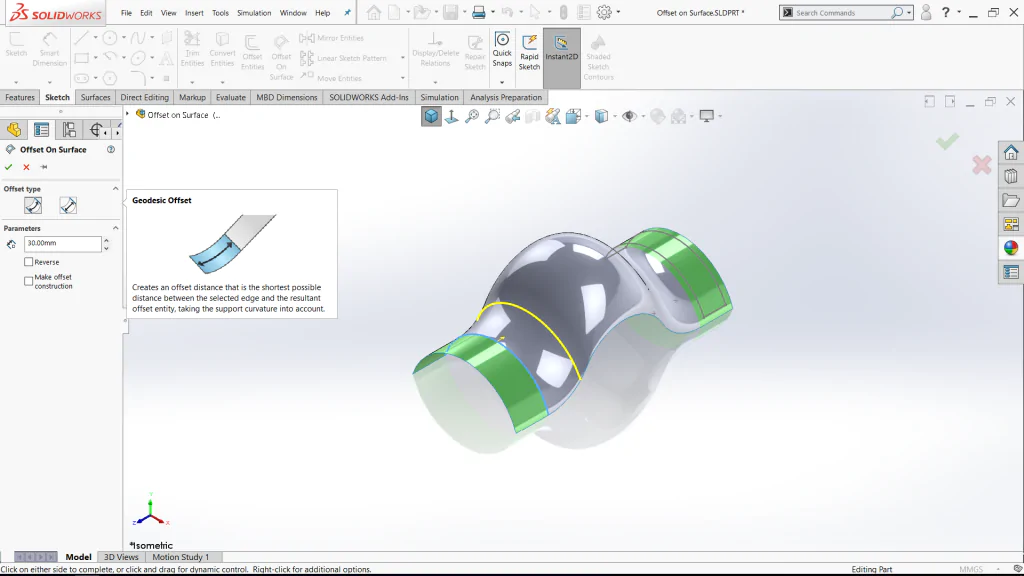

Geodesic: phương pháp đo khoảng cách dọc theo đường cong bề mặt.  

Offset

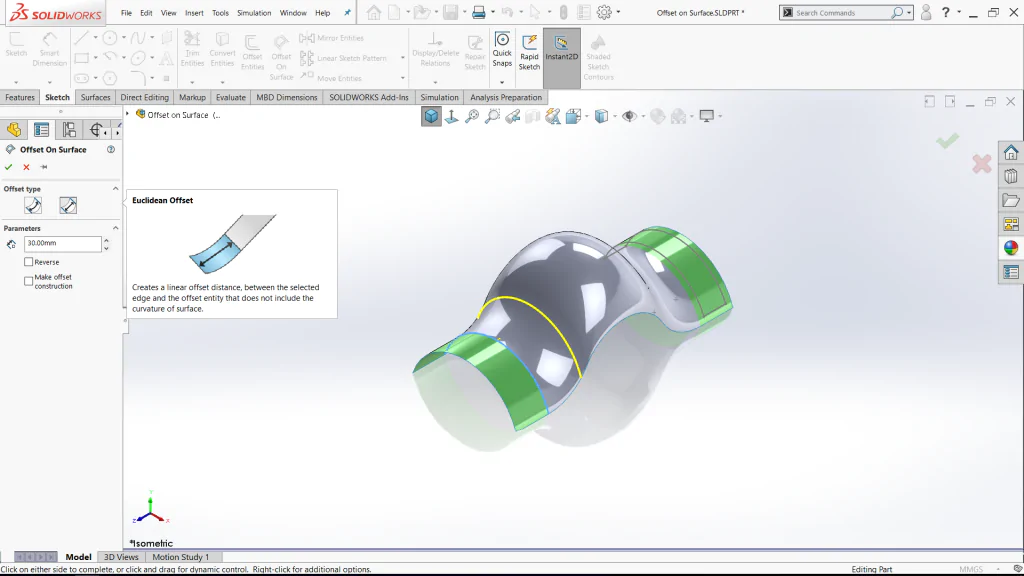

Euclidean: phương pháp đo tuyến tính từ entity được chọn đến nơi nó được offset.

Offset

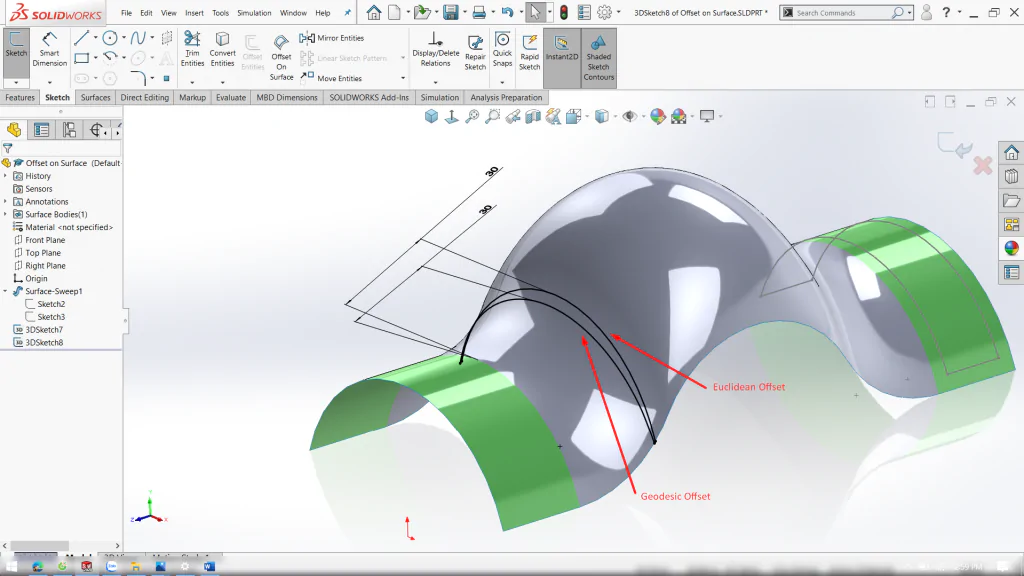

Đây là kết quả so sánh giữa 2 option. Với khoảng cách nhỏ thì không có sự khác biệt nhiều giữa 2 lựa chọn, tuy nhiên đối với các chi tiết cần độ chính xác cao thì việc lựa chọn đúng option sẽ tạo nên hiệu quả hơn.

Offset
