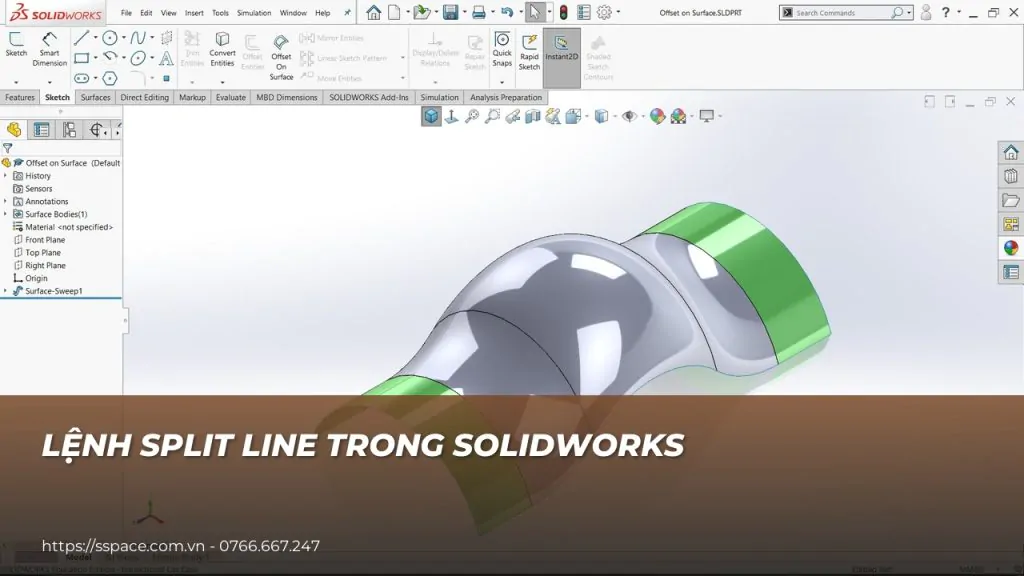

Lệnh Split Line trong SOLIDWORKS dùng để chia một mặt của chi tiết thành nhiều mặt nhỏ hơn mà không làm thay đổi hình dạng khối. Lệnh này rất hữu ích khi bạn cần gán vật liệu hiển thị riêng cho một vùng, đặt lực hoặc ràng buộc trên một phần mặt khi mô phỏng, tạo mặt phân khuôn hay áp góc thoát khuôn từ một đường chia. Bài viết hướng dẫn 3 kiểu Split Line và các ứng dụng thực tế.
1. Mở lệnh Split Line ở đâu?
Đường dẫn: Insert > Curve > Split Line, hoặc trên tab Features chọn nhóm Curves > Split Line. Lệnh chia mặt dựa trên một đối tượng đầu vào như sketch, mặt phẳng hoặc hướng nhìn.
2. Ba kiểu Split Line
| Kiểu | Cách hoạt động | Khi nào dùng |
|---|---|---|
| Projection | Chiếu một sketch lên mặt cong hoặc mặt phẳng để tạo đường chia | Tạo vùng logo, vùng dán nhãn, vùng đặt lực có hình dạng tùy ý |
| Silhouette | Tạo đường chia theo đường bao của chi tiết khi nhìn theo một hướng | Tạo đường phân khuôn trên chi tiết tròn xoay, chi tiết cong |
| Intersection | Chia mặt tại giao tuyến với một mặt phẳng, bề mặt hoặc khối khác | Chia mặt theo một mặt phẳng cắt ngang chi tiết |
3. Các bước tạo Split Line kiểu Projection
- Vẽ sketch hình dạng vùng cần chia trên một mặt phẳng song song với mặt cần chia. Nếu cần, tạo mặt phẳng tham chiếu mới, xem cách tạo mặt phẳng trong SOLIDWORKS.
- Thoát sketch, mở lệnh Split Line, chọn kiểu Projection.
- Chọn sketch làm đối tượng chiếu và chọn các mặt cần chia.
- Chọn chiếu một hướng hoặc hai hướng, kiểm tra xem trước rồi xác nhận.
4. Ứng dụng thực tế của Split Line
- Mô phỏng (Simulation): chỉ đặt lực hoặc gá cố định trên đúng vùng tiếp xúc thay vì toàn bộ mặt. Xem ví dụ trong bài khảo sát chi tiết bằng Static Simulation.
- Thiết kế khuôn: đường Silhouette là cơ sở để tạo mặt phân khuôn và áp góc thoát khuôn (Draft) kiểu Parting Line.
- Hiển thị và render: gán màu, vật liệu hiển thị hoặc decal cho từng vùng. Xem thêm decal vào mô hình.
- Gia công: đánh dấu vùng cần gia công tinh hoặc vùng xử lý bề mặt khác nhau.
5. Phân biệt Split Line với các lệnh “Split” khác
- Split Line: chia mặt, khối vẫn là một.
- Split (Features): tách khối 3D thành nhiều solid body, xem lệnh Combine, Split và tách khối.
- Split Entities: chia nét trong sketch, xem Split Entities và Segment.
6. Câu hỏi thường gặp
Vì sao Split Line báo lỗi không tạo được?
Nguyên nhân thường gặp là sketch không chiếu hết lên mặt đã chọn, sketch có nét hở hoặc chồng nhau, hoặc chọn sai mặt. Hãy kiểm tra sketch bằng Repair Sketch và chọn lại đúng mặt.
Split Line có làm thay đổi khối lượng chi tiết không?
Không. Lệnh chỉ chia mặt, không thêm hay bớt vật liệu.
7. Kết luận
Split Line là lệnh nhỏ nhưng dùng rất nhiều trong mô phỏng, thiết kế khuôn và trình bày sản phẩm. Hãy nắm chắc 3 kiểu Projection, Silhouette, Intersection và phân biệt rõ với lệnh Split tách khối để chọn đúng công cụ.
