[TIPS & TRICKS] CÁCH XUẤT FILE 2D DRAWING SOLIDWORKS SANG 2D AUTOCAD VỚI TỈ LỆ NGUYÊN HÌNH 1 : 1

Bài viết hướng dẫn cách xuất bản vẽ SOLIDWORKS sang AutoCAD (định dạng DXF hoặc DWG) mà vẫn giữ đúng tỉ lệ 1:1, kèm các tùy chọn quan trọng và cách kiểm tra lại sau khi xuất.

Thật may là bạn không cần phải làm thế! Hôm nay hãy cùng SSPACE tìm hiểu cách xuất File bản vẽ từ 2D Drawing SOLIDWORKS sang 2D AUTOCAD với tỉ lệ nguyên hình 1 : 1 nhé!

HƯỚNG DẪN THỰC HIỆN

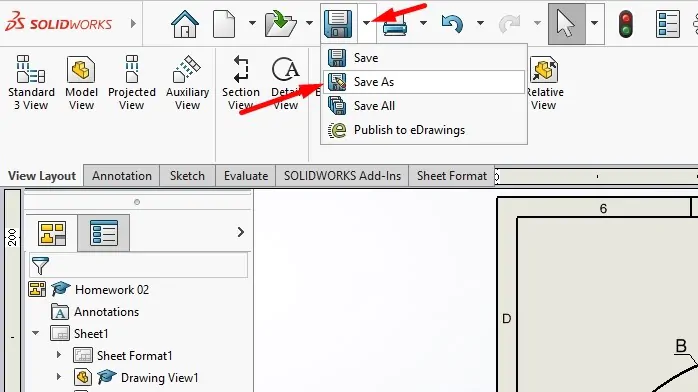

Bước 1: Chọn Save As

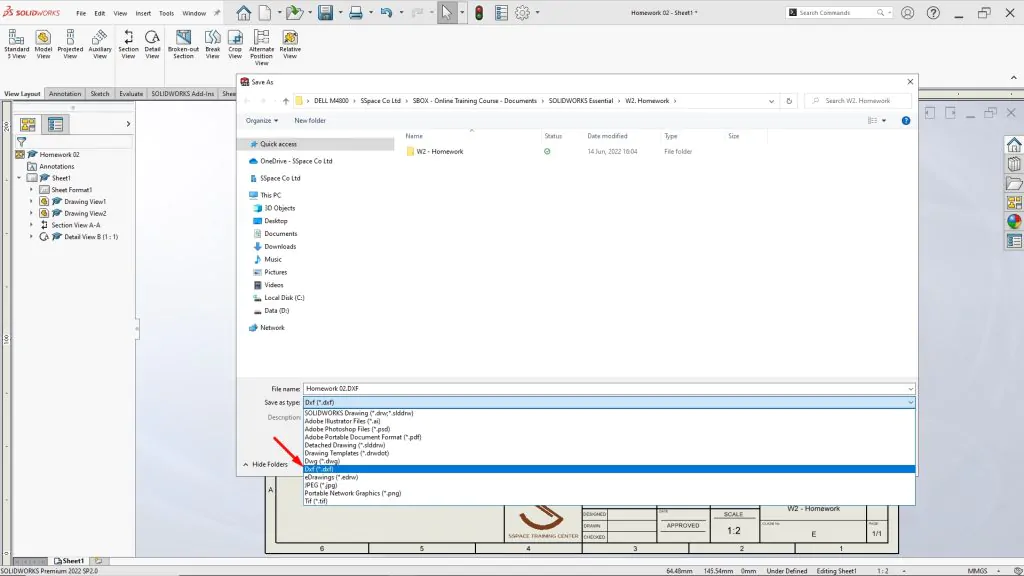

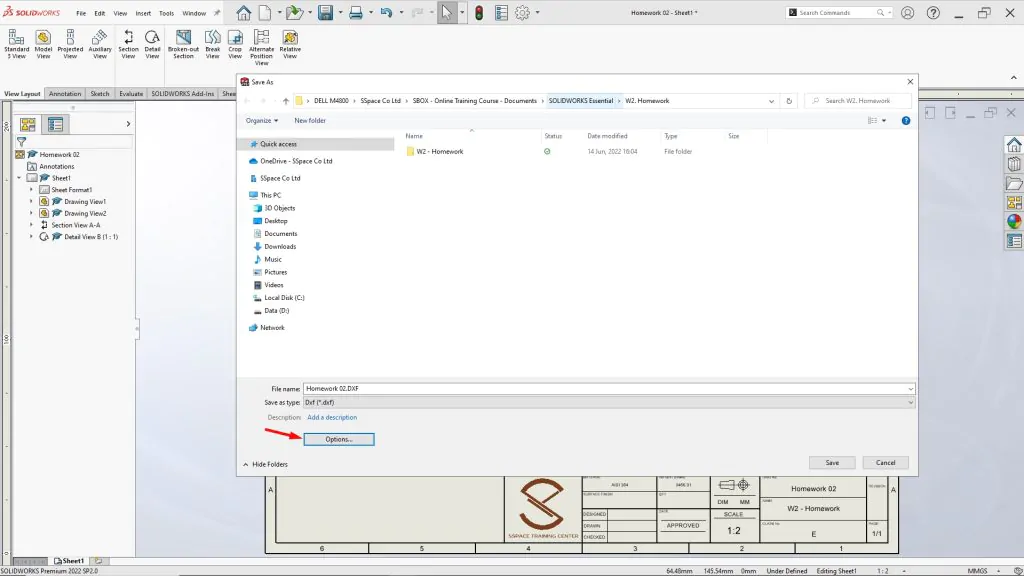

Bước 2: Lựa chọn định dạng file *.dxf → Đặt tên và chọn vị trí lưu → Chọn Option

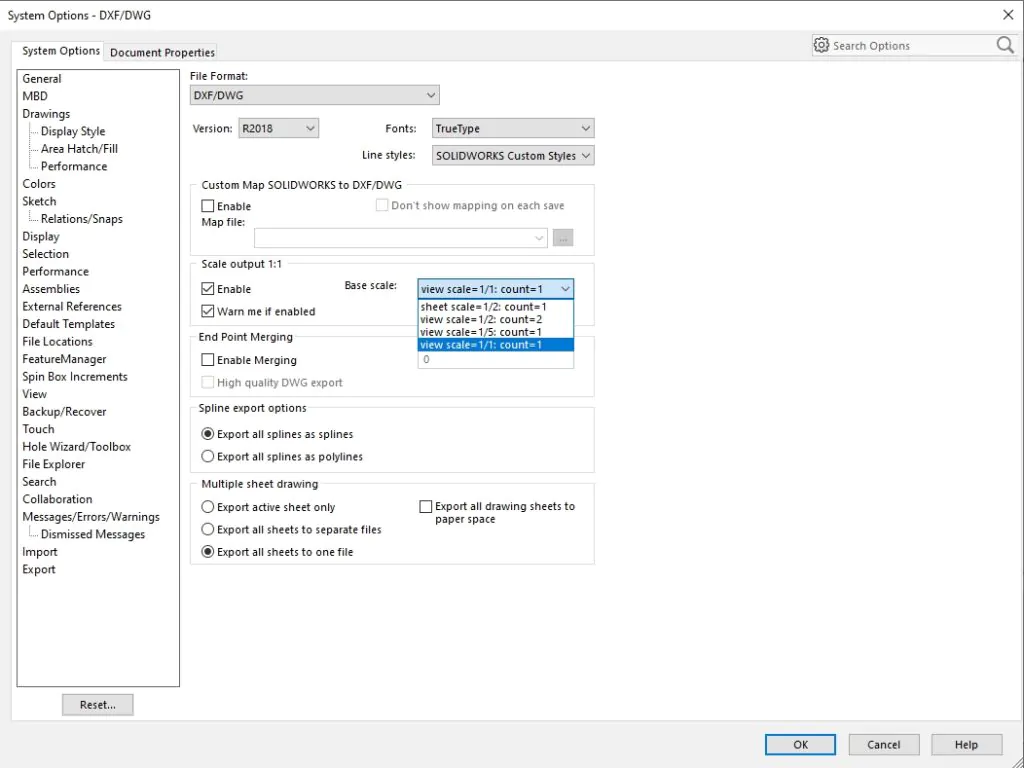

Bước 3: Ở mục Version → Chọn phiên bản phù hợp cho File *.dxf cần xuất

Ở mục Scale Output 1 : 1 → Chọn Enable.

Sau đó, ở phần Base Scale, lựa chọn Option phù hợp với mong muốn sử dụng loại hình chiếu nào để tạo File. Nếu không có lưu ý đặc biệt, hãy ưu tiên lựa chọn Options “Sheet Scale=…”.

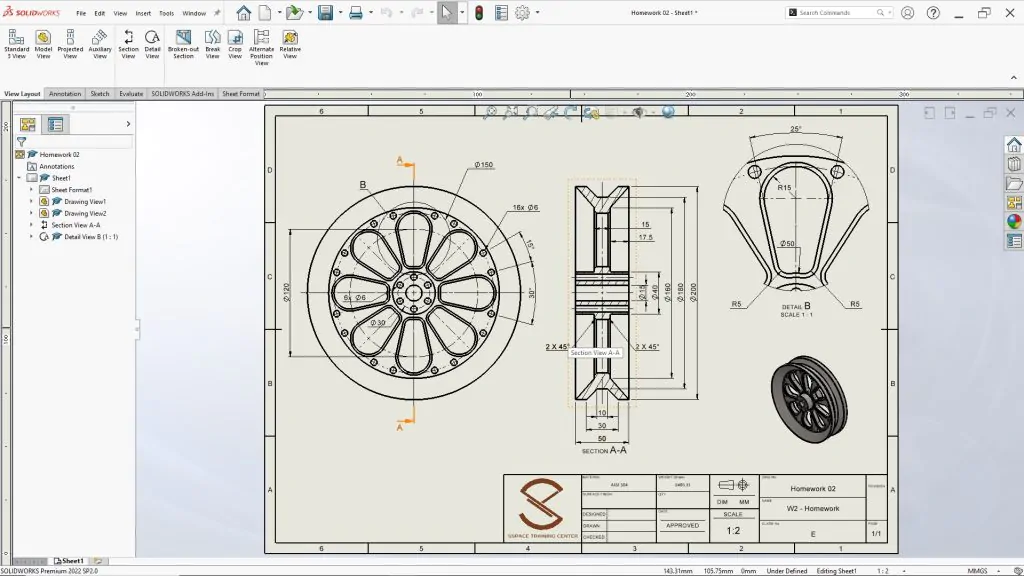

Trong tình huống ví dụ này, chúng ta có 2 Standard Views, 1 Detail View và 1 Isometric View thì ở phần Base Scale sẽ có 4 Options cho bạn lựa chọn.

Tiếp theo, chọn OK để lưu và đóng hộp thoại.

Sau cùng, chọn Save để hoàn tất việc lưu File và kiểm tra thành quả nhé. Chúc các bạn thành công!

Các tùy chọn quan trọng khi xuất DXF/DWG

• Version: chọn phiên bản AutoCAD mà người nhận dùng được; nếu không chắc, chọn phiên bản cũ hơn để tương thích rộng.
• Fonts: chọn dùng font AutoCAD chuẩn hoặc TrueType tùy yêu cầu hiển thị chữ tiếng Việt bên phía người nhận.
• Line Style: giữ kiểu nét khuất, nét tâm khi mở trong AutoCAD.
• Custom Map SOLIDWORKS to DXF/DWG: ánh xạ layer, màu và kiểu nét sang chuẩn layer của doanh nghiệp.
• Multiple sheet drawing: chọn xuất sheet hiện tại, tất cả các sheet thành từng file riêng hoặc gộp vào một file.

Xuất nhiều bản vẽ cùng lúc

Khi cần xuất hàng chục bản vẽ, hãy dùng SOLIDWORKS Task Scheduler để xuất hàng loạt sang DXF/DWG hoặc PDF thay vì làm thủ công từng file.

Kiểm tra lại sau khi mở trong AutoCAD

• Dùng lệnh đo khoảng cách để kiểm tra một kích thước chuẩn có đúng giá trị thật.
• Kiểm tra đơn vị bản vẽ (mm) và layer đã đúng chuẩn.
• Nếu chữ lỗi font, xuất lại với lựa chọn font khác.

Xem thêm các định dạng xuất khác trong bài xuất bản vẽ SOLIDWORKS ra định dạng khác và cách tạo layer trong bản vẽ SOLIDWORKS.

Câu hỏi thường gặp

Vì sao file DXF mở ra không đúng tỉ lệ 1:1?

Do chưa bật Scale output 1:1 khi xuất, hoặc chọn Base Scale không đúng hình chiếu. Hãy xuất lại và chọn đúng tỉ lệ sheet.

Nên xuất DXF hay DWG?

Cả hai đều mở được trong AutoCAD. DXF phổ biến cho máy cắt laser, CNC; DWG phù hợp khi người nhận tiếp tục chỉnh sửa trong AutoCAD.

Có xuất trực tiếp từ part sang DXF được không?

Được, SOLIDWORKS cho phép xuất mặt phẳng hoặc biên dạng từ part sang DXF/DWG, hữu ích khi chuẩn bị file cắt tấm.
