[TIPS & TRICK] HIDE/SHOW DIMENSION LINE, EXTENSION LINE

Chia sẻ bài viết

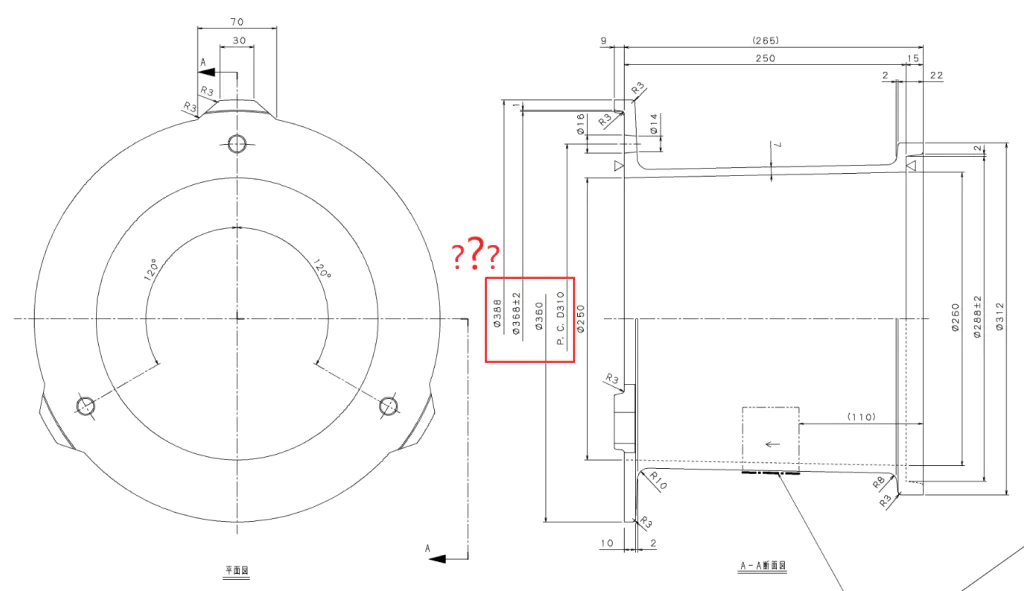

Mỗi kích thước được lấy ra đều phải bao gồm 3 thành phần: Đường dóng (Extension Line), đường kích thước (Dimension Line) và chữ số. Tuy nhiên, 1 vài trường hợp chúng ta chỉ muốn hiển thị 1 phần/phía của đường dóng hay đường kích thước (như hình minh họa). Vậy khi làm bản vẽ trong SOLIDWORKS làm cách nào để quản lý 3 thành phần này.

DIMENSION LINE

Hôm nay, hãy cùng SSPACE xử lý tình huống này nhé.

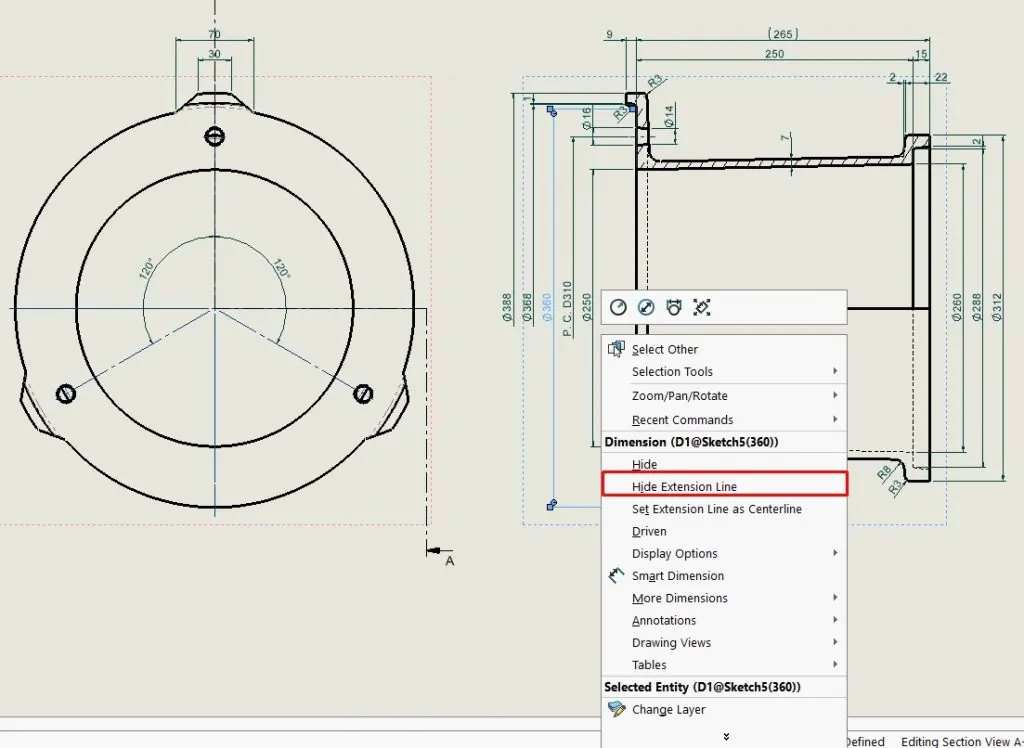

 Hide Extension Line: Chuột phải vào đường dóng cần Hide → Hide Extension Line

DIMENSION LINE

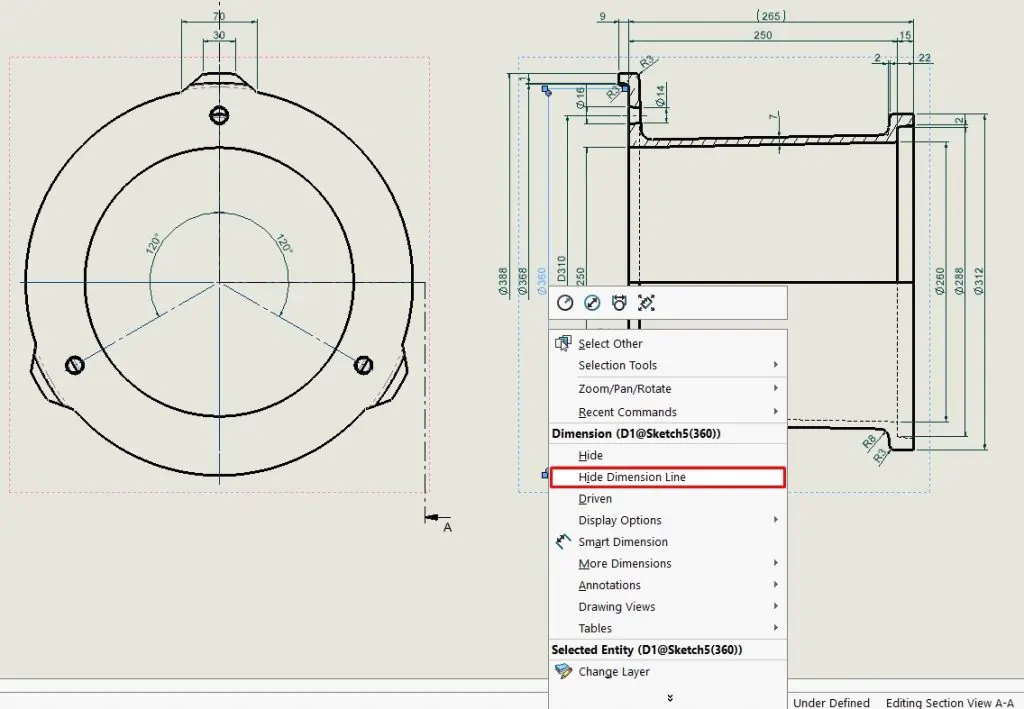

 Hide Dimension Line: Chuột phải vào phía đường kích thước cần Hide → Hide Dimension Line.

EXTENSION LINE

 Show Extension Line: Chuột phải vào đường kích thước/chữ số → Show Extension Line.

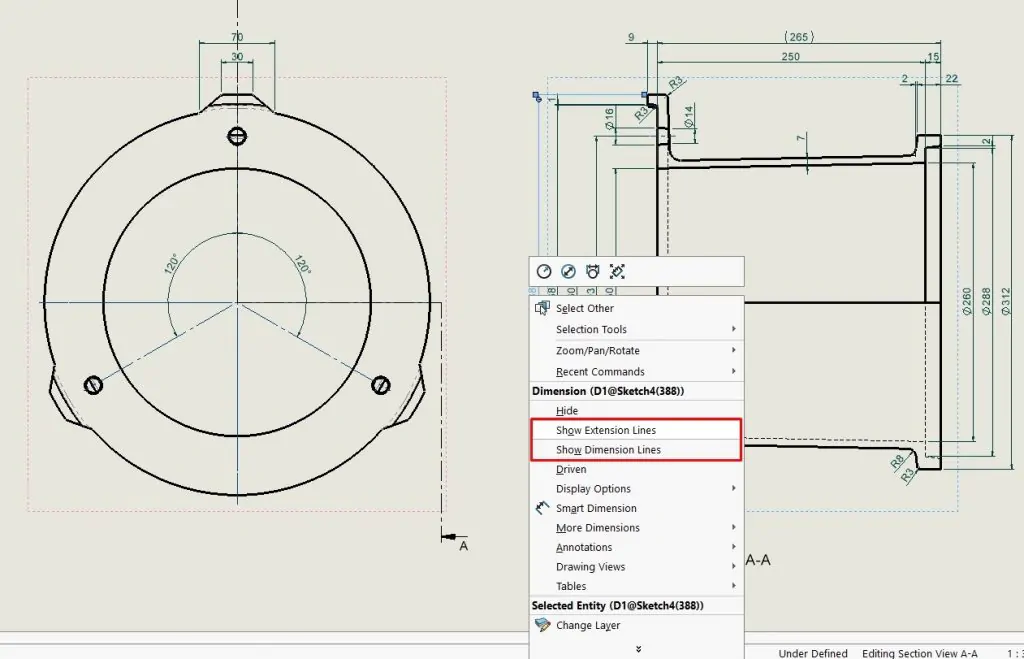

 Show Dimension Line: Chuột phải vào đường kích thước/chữ số → Show Dimension Line.

EXTENSION LINE

Chúc các bạn thành công!
