Trong một số trường hợp, người sử dụng đã dành nhiều thời gian, công sức để tạo ra một định dạng bản vẽ tốt (Sheet Format) và áp dụng định dạng bản vẽ đó cho một Sheet trong bản vẽ, mọi thông tin đều tuyệt vời. Nhưng khi người dùng thêm mới một Sheet (Add Sheet) với định dạng tương tự và nhận được thông báo: “The sheet format could not be located”.

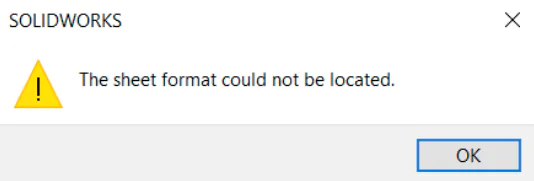

lỗi The sheet format could not be located
  1. Nguyên nhân gây lỗi The sheet format could not be located
    Một Drawings Templates được lưu mà không lưu Sheet Format. Một bản vẽ mới được tạo ra từ Drawings Templates không bao gồm Sheet Format sẽ nhắc người dùng về định dạng trang (Sheet Format) khi bản vẽ mới được tạo ra.
  2. Cách khắc phục:

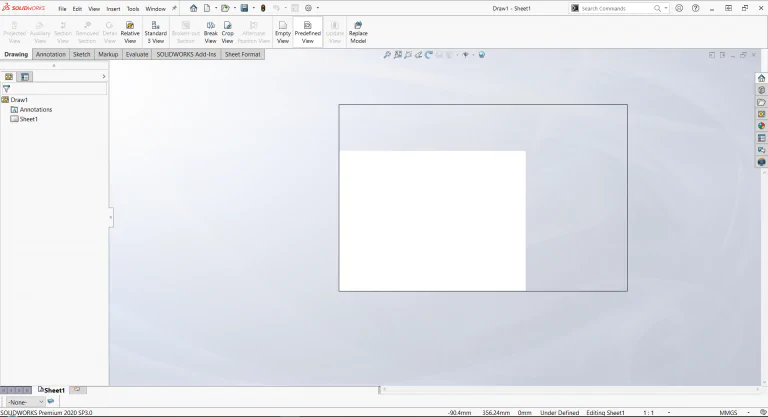

    Mở bản vẽ trống bằng cách sử dụng Drawings Templates mà bạn muốn khắc phục sự cố.
Drawings Templates

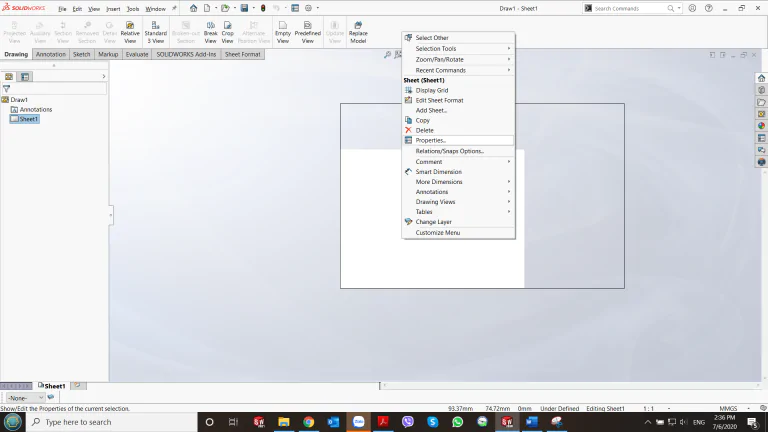

Chọn chuột phải vào bất cứ nơi nào trong bản vẽ của bạn. Chọn Properties

Properties

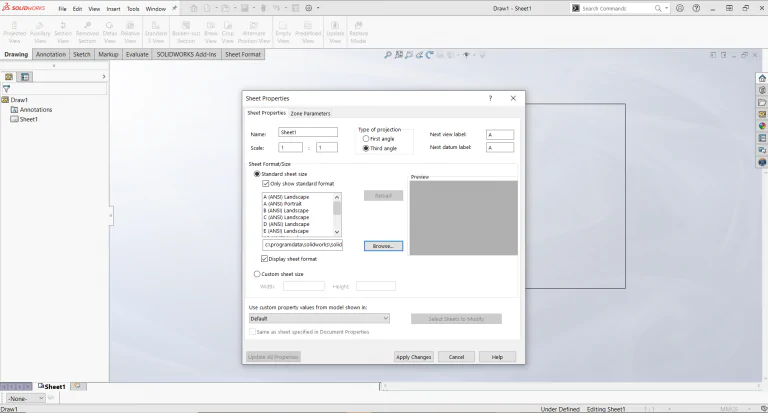

Hộp thoại Properties được mở ra, chọn Browse và duyệt đến vị trí mà người dùng đã lưu định dạng bản vẽ của họ (* .slddrt).

sheet format

Chọn Apply đóng hộp thoại Properties.

Sheet Format

Chọn File> Save As và lưu thành Drawings Templates (* .drwdot) trong thư mục Templates của bạn hoặc lưu vào C:\ProgramData\SOLIDWORKS\SOLIDWORKS 2020\templates.

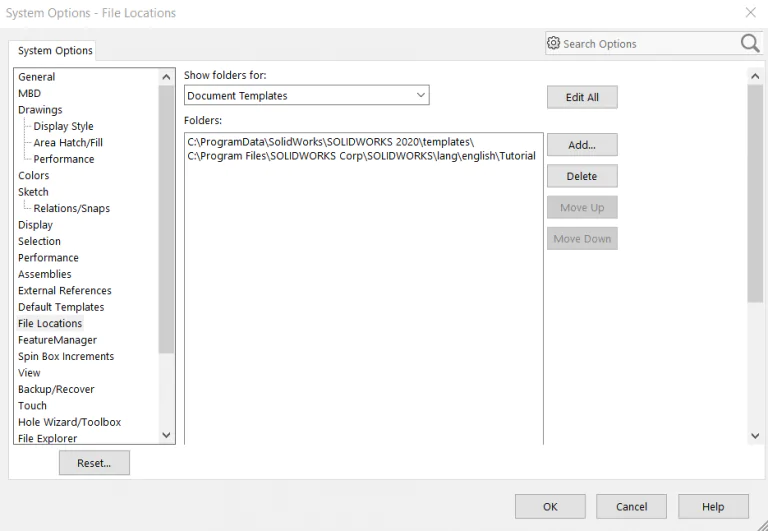

Sau đó sử dụng Tools > Options > System Options > File Locations > Document Templates để tìm đến vị trí bạn lưu Drawings Templates.

Sheet Format

Khi tạo bản vẽ mới, hãy đảm bảo bạn chọn Templates mới này làm bản vẽ bắt đầu.
