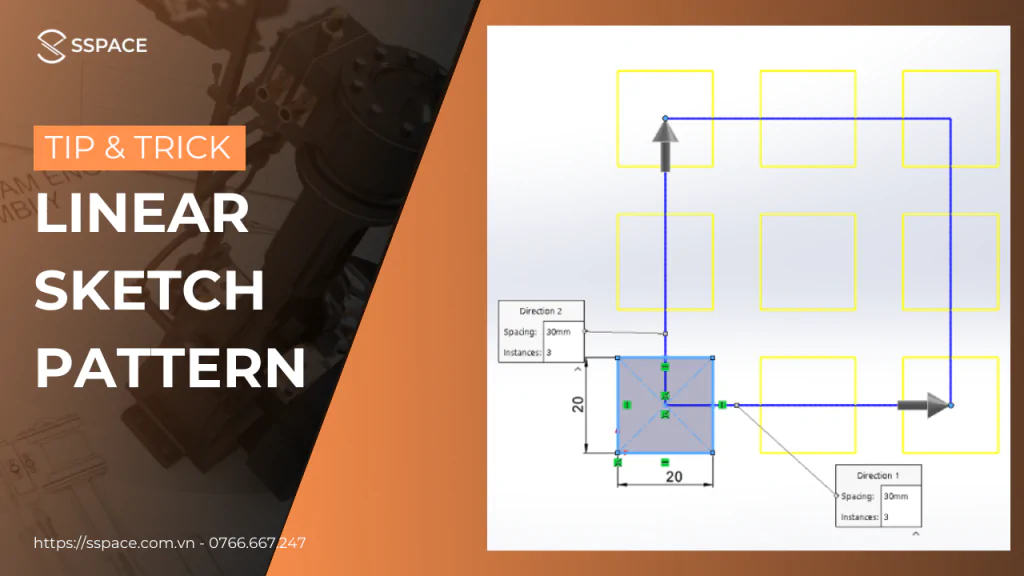

Linear Sketch Pattern là một lệnh thuộc nhóm nhân bản (Pattern) trong môi trường Sketch của SOLIDWORKS. Lệnh này được sử dụng khi bạn cần sao chép đối tượng sketch theo phương thẳng, theo một hoặc hai hướng xác định.
Tuy nhiên, một vấn đề người học SOLIDWORKS thường gặp là:
👉 Sau khi dùng Linear Sketch Pattern, sketch vẫn chưa đạt trạng thái Fully Defined.
Nguyên nhân là do chưa gán đủ ràng buộc hình học và kích thước cho các đối tượng được nhân bản. May mắn là SOLIDWORKS đã cung cấp sẵn các Option thông minh trong lệnh Linear Sketch Pattern để xử lý vấn đề này.
Hôm nay, hãy cùng SSPACE tìm hiểu chi tiết ý nghĩa và cách sử dụng các option quan trọng của Linear Sketch Pattern nhé!
Các Option Quan Trọng Trong Linear Sketch Pattern
1. Tự động Fully Defined Sketch với Dimension Spacing
Khi sử dụng Linear Sketch Pattern, bạn nên chú ý đến các tùy chọn sau:
🔹 Direction 1
-
Dimension X spacing
-
Fix X-axis direction
🔹 Direction 2
-
Dimension Y spacing
-
Dimension angle between axes
✅ Khi tích chọn các option này:
-
SOLIDWORKS sẽ tự động tạo kích thước khoảng cách giữa các pattern theo phương X và Y
-
Đồng thời cố định hướng trục và góc giữa hai phương pattern
-
Sketch sẽ tự động đạt trạng thái Fully Defined mà không cần gán dimension thủ công
👉 Đây là cách cực kỳ hiệu quả để:
-
Tránh sketch Under Defined
-
Giảm lỗi khi Extrude hoặc tạo Feature sau này
-
Giữ mô hình ổn định khi chỉnh sửa kích thước
2. Hiển Thị Số Lượng Pattern Trực Quan
Một option rất hữu ích khác trong Linear Sketch Pattern là:
-
Display instance count (ở cả Direction 1 và Direction 2)
✅ Khi bật tùy chọn này:
-
SOLIDWORKS sẽ hiển thị trực tiếp số cột và số hàng được nhân bản
-
Giúp bạn kiểm soát nhanh số lượng pattern
-
Không cần đếm thủ công từng đối tượng trong sketch
👉 Option này đặc biệt hữu ích khi:
-
Sketch có nhiều chi tiết lặp
-
Thiết kế lưới, rãnh, lỗ, pattern cơ khí số lượng lớn
Vì Sao Nên Hiểu Rõ Linear Sketch Pattern?
Việc nắm vững Linear Sketch Pattern giúp bạn:
-
Sketch nhanh hơn – gọn hơn – ít lỗi hơn
-
Dễ dàng đạt Fully Defined Sketch
-
Tối ưu quy trình thiết kế, đặc biệt với các chi tiết lặp
-
Tạo nền tảng vững chắc cho các Feature như Extrude, Cut, Hole…
Đây là một trong những lệnh cơ bản nhưng cực kỳ quan trọng trong hành trình học và làm việc với SOLIDWORKS.
* Tích vào các ô Dimension X spacing, Fix X-axis direction ở thẻ Direction 1 và các ô Dimension Y spacing, Dimesion angle between axes ở thẻ Direction 2. Khi đó Solidworks tự động ràng buộc thêm các kích thước giữa các Pattern theo phương X và Y, giá trị góc giữa trục cố định để sketch đạt trạng thái Fully Defined.
* Tích vào ô Display instance count ở các thẻ Direction 1 và Direction 2, Solidworks tự động hiển thị số cột, số hàng được nhân bản, giúp các bạn nhanh chóng nhận biết mà không cần phải đếm thủ công.
