Trim Entities trong SOLIDWORKS – Công cụ “cắt sketch” không thể thiếu khi vẽ 2D
Trong quá trình làm việc với 2D Sketch, chắc chắn sẽ có rất nhiều tình huống bạn cần loại bỏ các đối tượng thừa, đường giao nhau không mong muốn hoặc phần sketch dư ra sau khi vẽ.
Thực tế, việc vẽ nhanh rồi chỉnh sửa lại bằng Trim thường hiệu quả và tiết kiệm thời gian hơn so với việc cố gắng kiểm soát mọi đối tượng ngay từ đầu.
Chính vì vậy, Trim Entities trở thành một trong những công cụ quan trọng nhất khi làm việc với Sketch trong SOLIDWORKS.
Trong bài viết này, SSPACE sẽ giúp bạn hiểu đầy đủ và đúng bản chất của Trim Entities, từ cơ bản đến nâng cao.
1. Mở công cụ Trim Entities
Khi đang ở trong môi trường 2D Sketch:
-
Vào Tab Sketch
-
Chọn Trim Entities

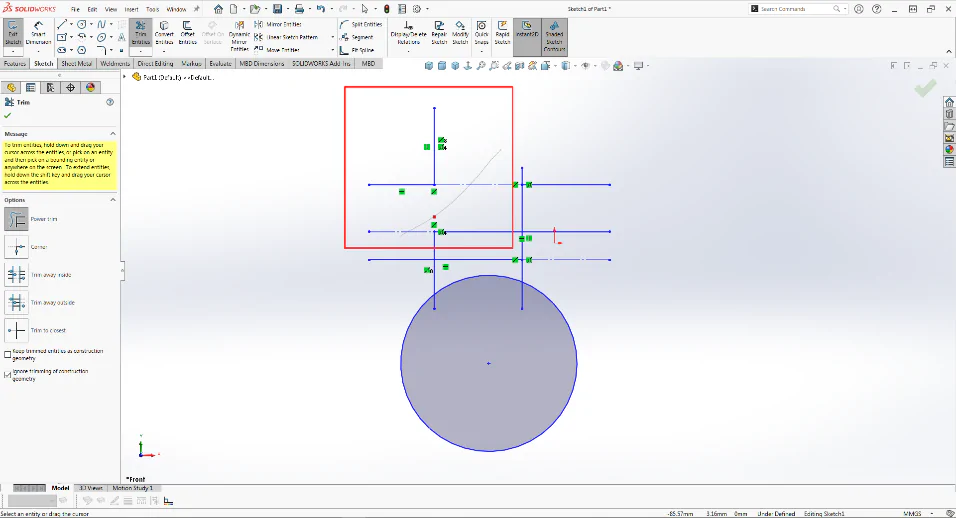

👉 Ngay lập tức, bảng tùy chọn Trim Entities sẽ xuất hiện với nhiều chế độ cắt khác nhau, phục vụ từng tình huống sketch cụ thể.

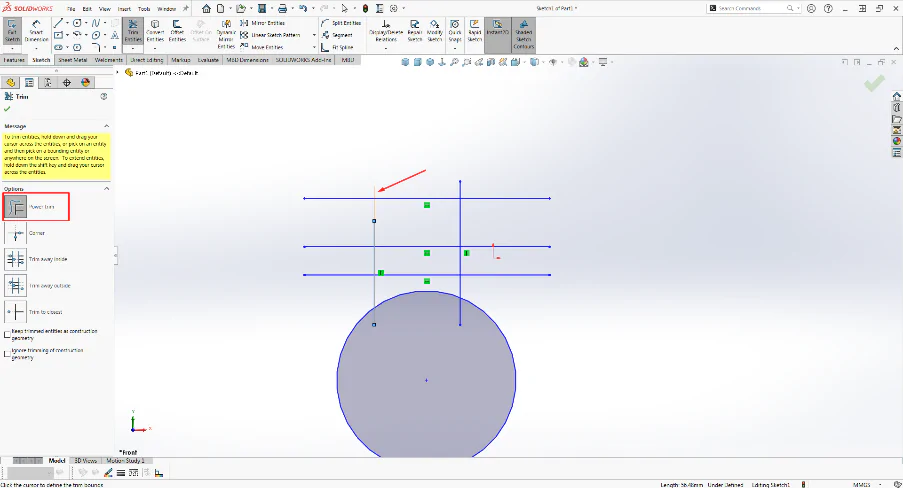

Hình 1
2. Các chế độ chính của Trim Entities (cực kỳ quan trọng)
2.1. Power Trim – Chế độ dùng nhiều nhất
Power Trim được xem là chế độ mạnh mẽ và được sử dụng thường xuyên nhất.
Cách dùng:
-
Giữ chuột trái
-
Rê chuột qua phần sketch cần xóa
SOLIDWORKS sẽ tự động:
-
Cắt tại các điểm giao
-
Loại bỏ đúng phần bạn rê chuột qua
Hình 2
Ưu điểm nổi bật:
-
Cắt cực nhanh
-
Không cần dùng Extend Entities
-
Vừa cắt – vừa điều chỉnh kích thước sketch
Trong thực tế, 80–90% thao tác Trim Sketch đều dùng Power Trim.
Hình 3

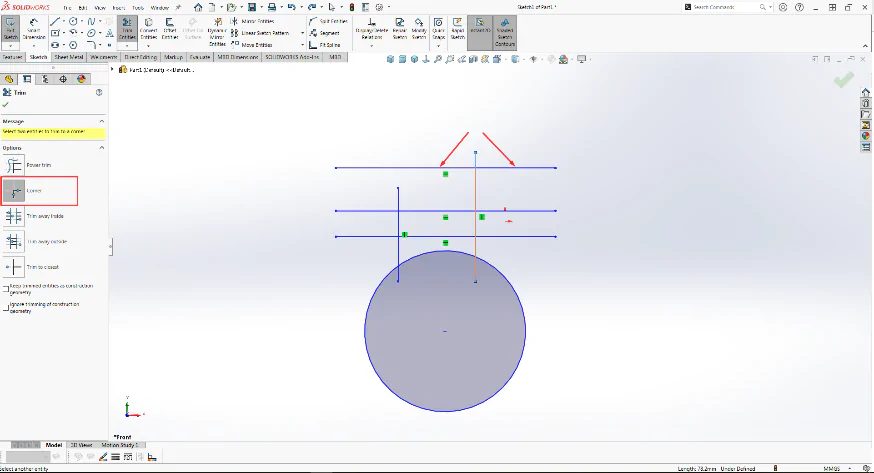

2.2. Corner – Tạo góc giao giữa hai đối tượng
Chế độ Corner dùng khi bạn muốn:
-
Cắt hai đối tượng
-
Tạo một góc giao nhau chính xác
Hình 4

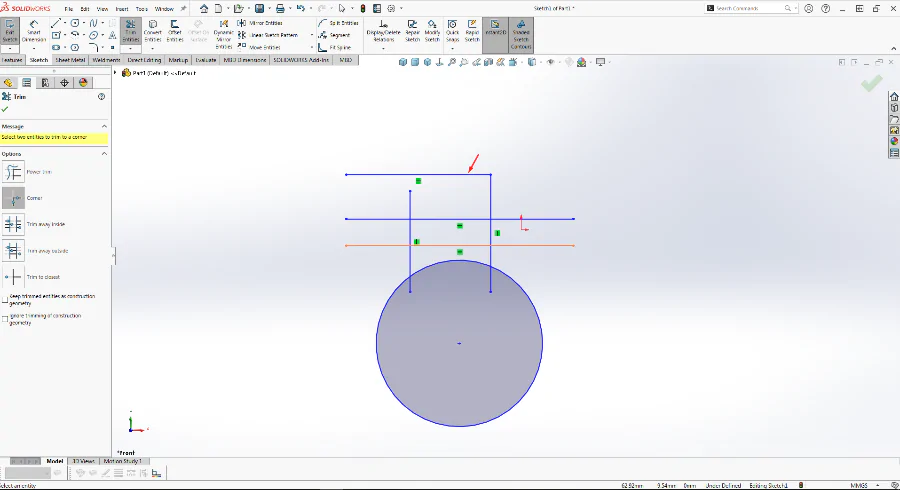

Lưu ý quan trọng:
-
Bạn rê chuột về phía nào của đối tượng
→ SOLIDWORKS sẽ giữ lại phần đó -
Phần còn lại sẽ bị cắt bỏ
Rất hữu ích khi dựng biên dạng kỹ thuật cần góc giao chuẩn.
Hình 5

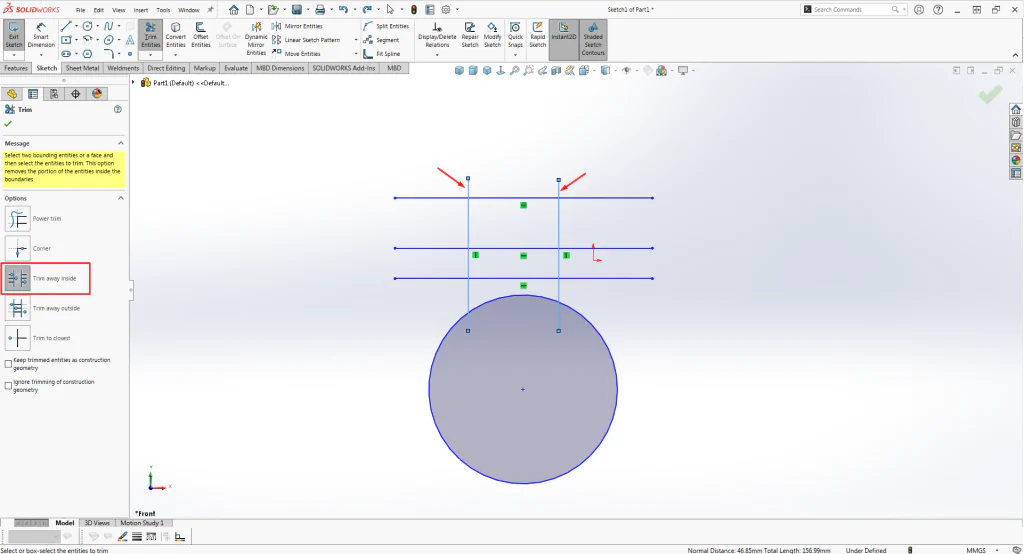

2.3. Trim away inside – Xóa đối tượng nằm bên trong
Chế độ này dùng khi bạn muốn:
-
Chọn 2 đường giới hạn
-
Xóa toàn bộ đối tượng nằm giữa hai đường đó
Hình 6

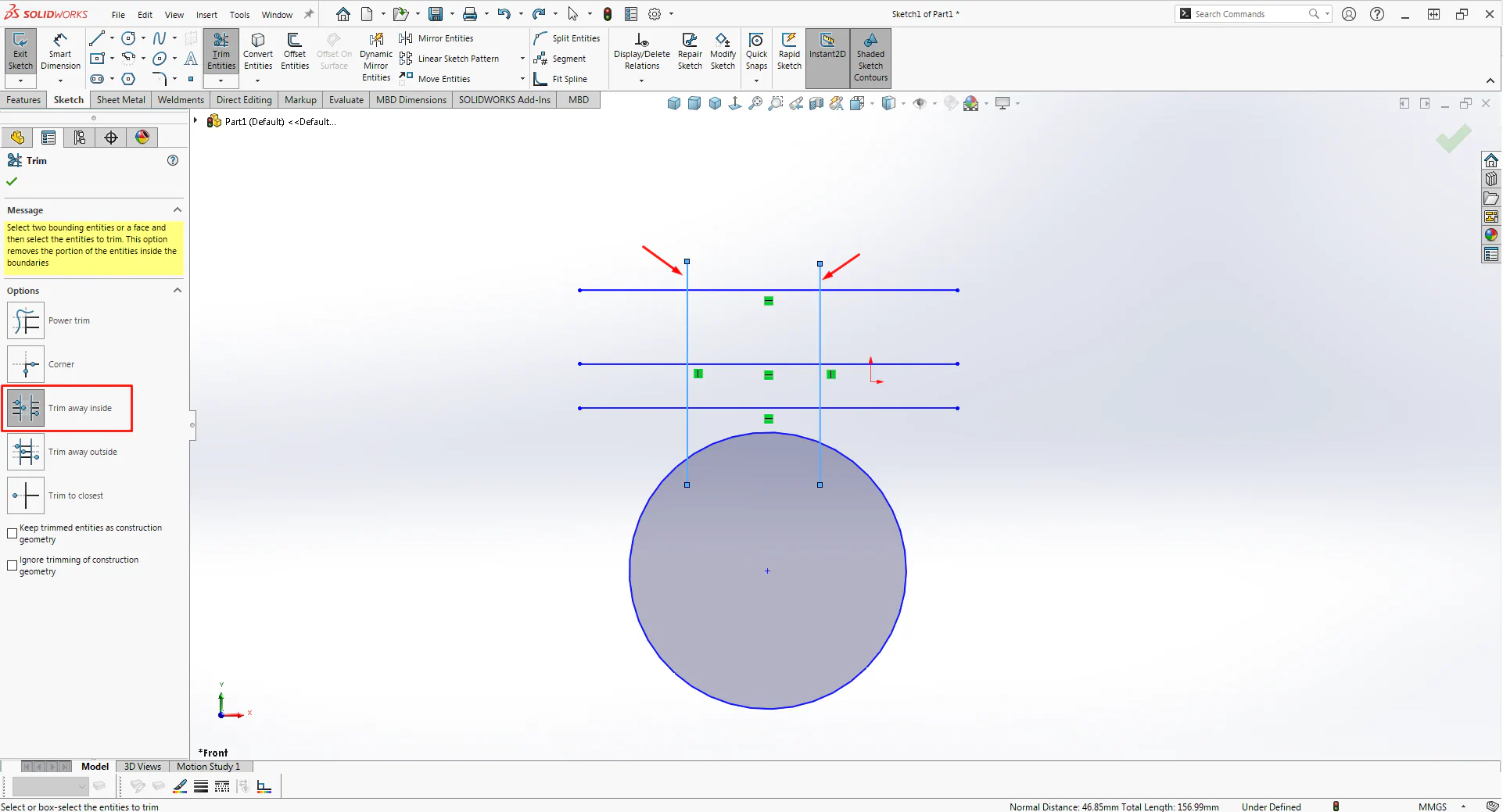

Quy trình:
-
Chọn 2 đường làm ranh giới
-
Click các đối tượng nằm bên trong vùng giới hạn
-
SOLIDWORKS sẽ xóa phần được chọn
Rất phù hợp khi dọn sketch phức tạp, nhiều chi tiết bên trong.
Hình 7
2.4. Trim away outside – Xóa đối tượng nằm bên ngoài
Ngược lại với Trim away inside, chế độ này dùng để:
-
Giữ lại phần bên trong
-
Xóa tất cả đối tượng bên ngoài vùng giới hạn
Cách dùng:
-
Chọn 2 đường giới hạn
-
Click các đối tượng nằm bên ngoài
-
SOLIDWORKS tự động loại bỏ
Cực kỳ hữu ích khi dựng biên dạng bao ngoài của chi tiết.
Hình 8
Ta sẽ lựa chọn 2 đường giới hạn mà nằm 2 bên của các đường giới hạn đó sẽ dùng để xóa bỏ các đối tượng.
Hình 9
Sau đó, chọn tiếp vào đối tượng cần xóa bỏ nằm bên ngoài của khoảng trong được tạo bởi các đường giới hạn.

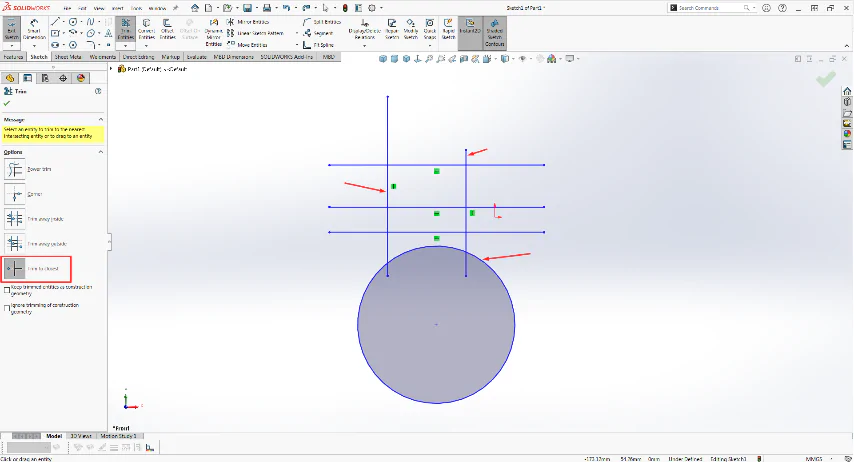

2) Bước 2.4: Lựa chọn chức năng Trim to closest
Hình 10

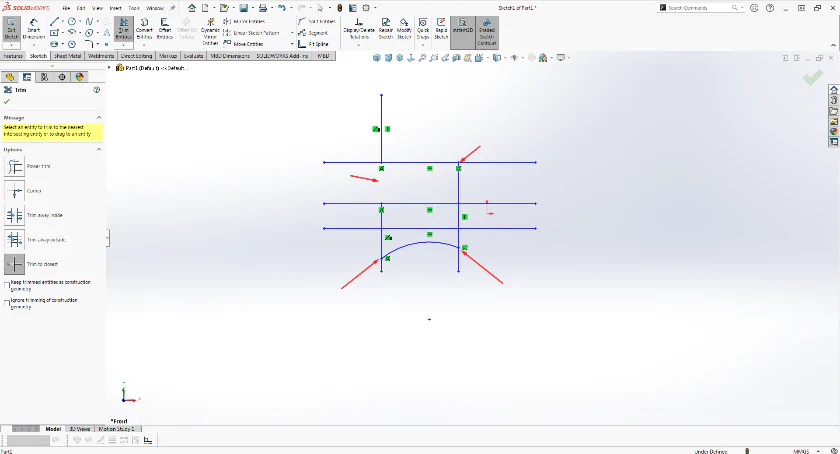

Ta sẽ chọn phần được xóa bỏ để và tạo giao điểm tới các cạnh gần nhất.
Hình 11
Với các lựa chọn như trên, các bạn sẽ hiểu về chức năng này rõ hơn.
Ngoài ra, ta còn có 2 lựa chọn nhỏ trong công cụ như sau:
Hình 12

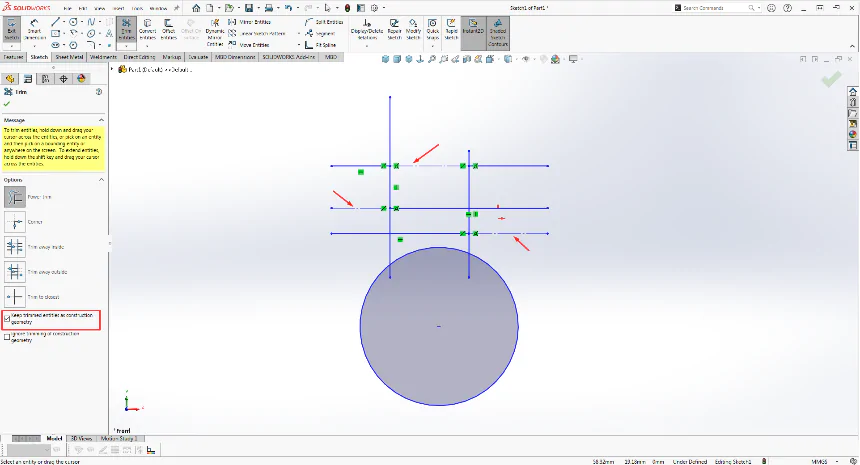

+ Keep trimmed entities as construction geometry: Dùng để chuyển phần được cắt bỏ thành dạng Centerline, dùng để tham chiếu.
Hình 13

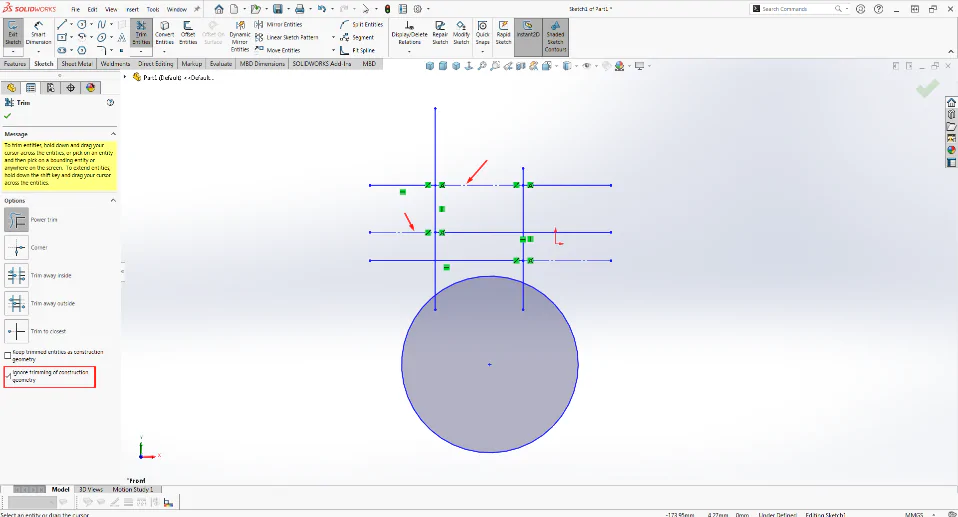

+ Ignored trimming entities of construction geometry: Dùng để không xóa bỏ các đối tượng tham chiếu dạng Centerline.
Hình 14
Các đối tượng không dùng để tham chiếu thì sẽ bị cắt bỏ như bình thường.
Như vậy, SSPACE đã đi qua toàn bộ nội dung cơ bản về công cụ Trim Entitities. Trong đó, chức năng được dùng nhiều nhất vẫn là Power Trim vì tính tối ưu, hiệu quả và tiết kiệm nhiều thời gian. Cuối cùng, hãy đón chờ tại Fanpage của SSPACE với nhiều bài viết, thủ thuật hay ho trong SOLIDWORKS nhé!
