[TIPS & TRICK] QUẢN LÝ TRẠNG THÁI CỦA SKETCH

Chia sẻ bài viết

Có thể bạn chưa biết HOẶC bạn biết nhưng bạn đã quên :v
Sketch là môi trường được làm việc nhiều nhất. Và khi xây dựng 1 Sketch chúng ta luôn hướng tới trạng thái Fully Defined. Tuy nhiên trong quá trình phác thảo Sketch, ngoài trạng thái lý tưởng là Fully Defined chúng ta sẽ gặp trạng thái Under Defined (trạng thái Sketch chưa đủ ràng buộc) hoặc Over Defined (trạng thái Sketch bị dư ràng buộc hoặc Sketch có những ràng buộc bị xung đột nhau).

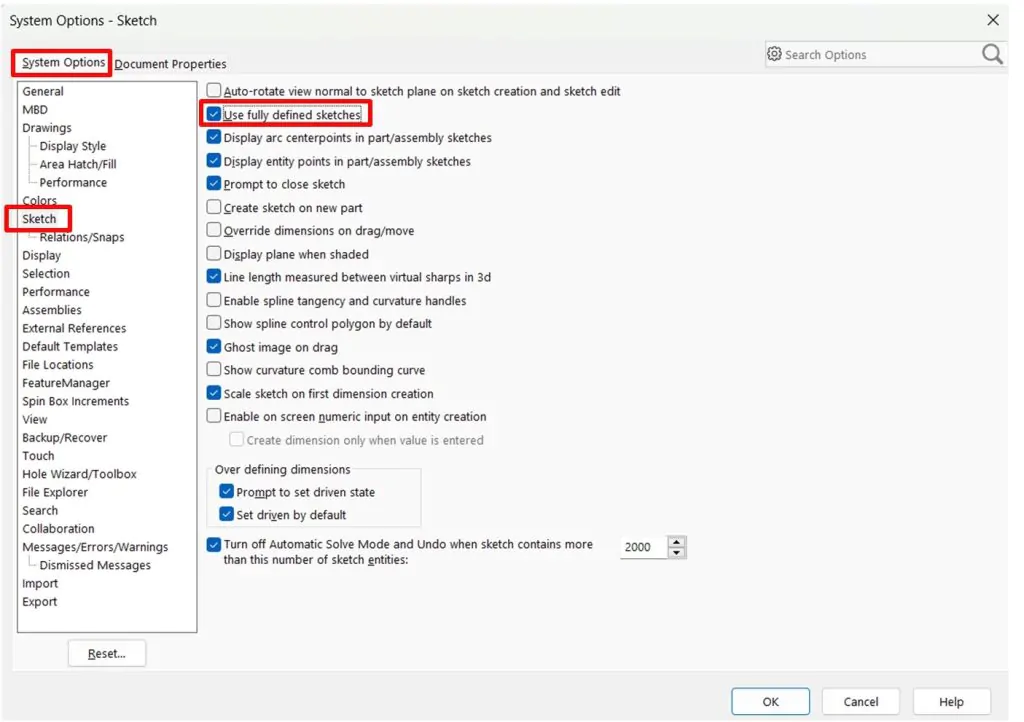

Để chắc chắn phác thảo luôn đạt trạng thái Fully Defined sau khi Exit Sketch. Chúng ta có thể bật tính năng “Use fully defined sketches” ở thẻ Option -> System Options -> Sketch

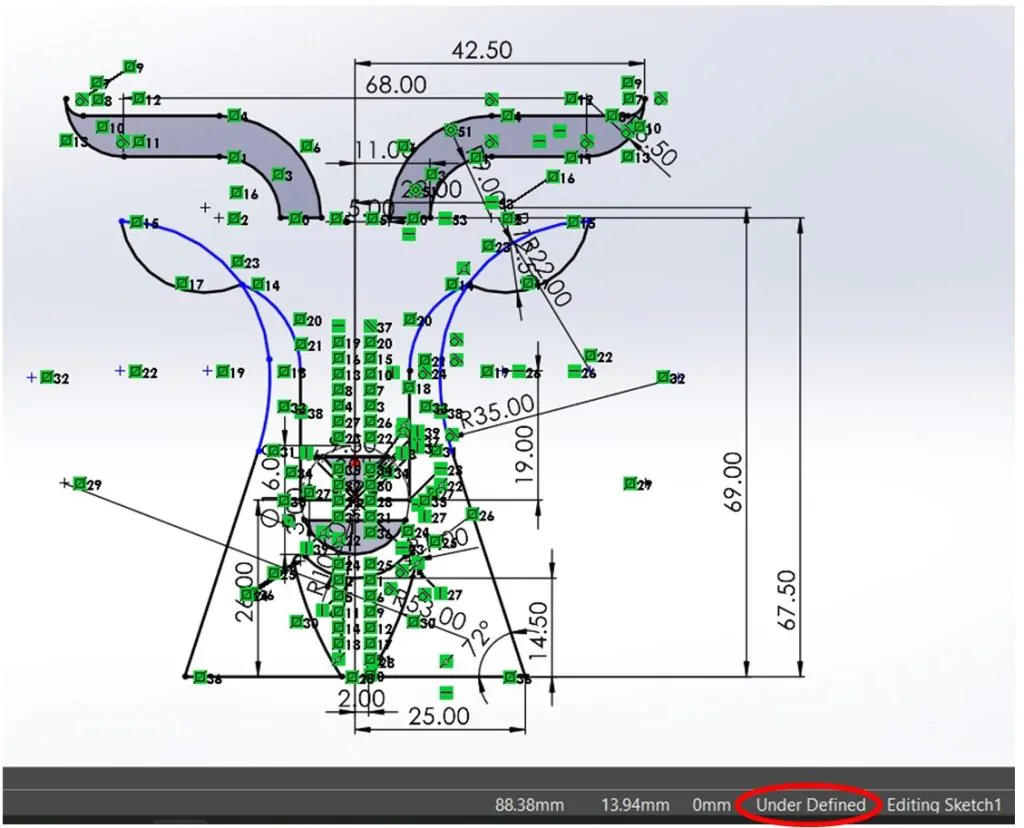

Ở tình huống ví dụ bên dưới, quan sát ở thanh Status, Sketch đang ở trạng thái Under Defiend

rạng thái Under Defiend

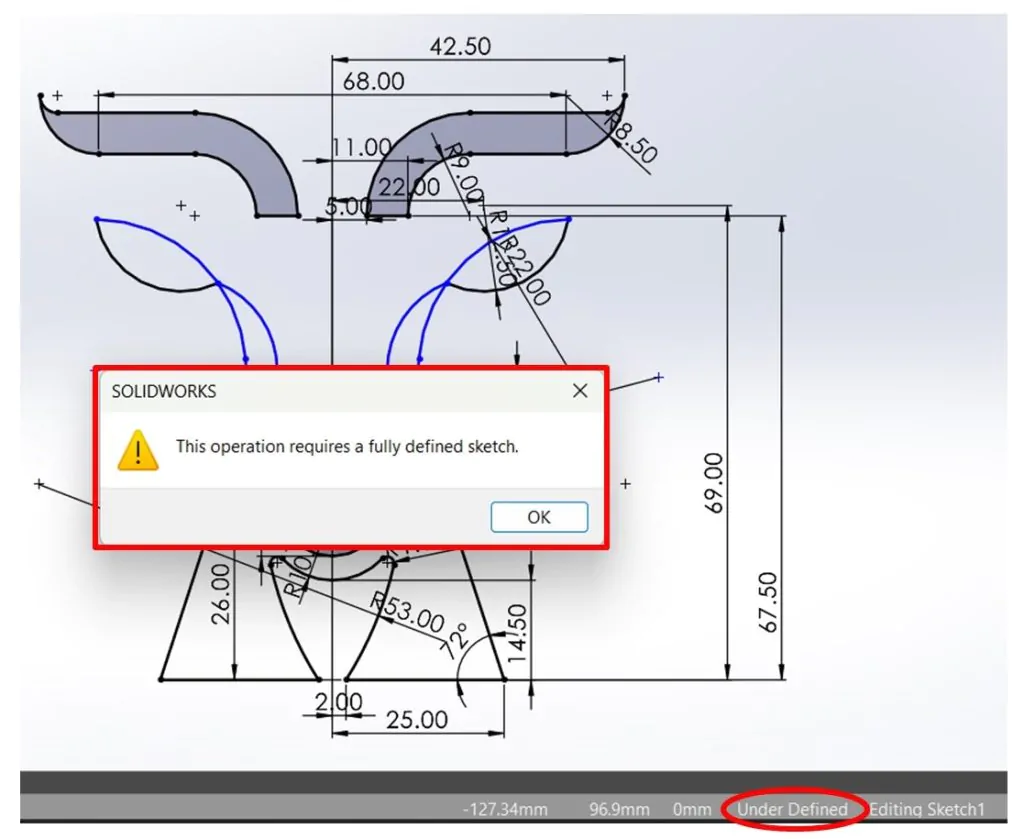

Với tùy chọn được bật, Khi ấn Exit Sketch, Solidworks đưa ra hộp thoại cảnh báo không thể thực hiện thao tác và yêu cầu chỉnh sửa Sketch đang phác thảo phải đạt trạng thái Fully Defined

Fully Defined

*Chỉ sau khi đưa Sketch về Fully Defined thì phần mềm mới cho phép thực hiện thao tác Exit Sketch.

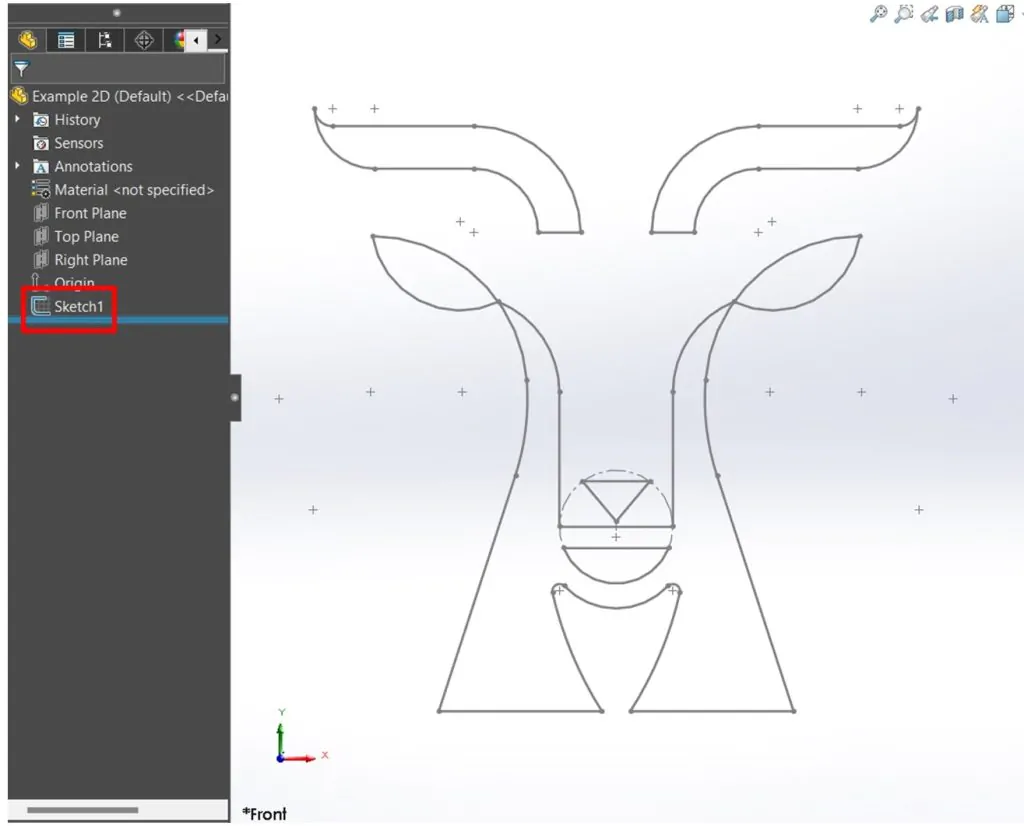

Quản lý trạng thái của Sketch.

Với tính năng này, kết quả phác thảo của bạn sẽ luôn đảm bảo đạt trạng thái lý tưởng là Fully Defined.
