[TIPS & TRICKS] LINK VALUE WITH EXTERNAL FILE

Link Value to External File trong SOLIDWORKS – Đồng bộ kích thước nhanh và chính xác

Trong quá trình thiết kế cơ khí, đặc biệt khi làm việc với nhiều component có quan hệ kích thước chặt chẽ, việc chỉnh sửa thủ công từng Part sẽ rất mất thời gian và dễ sai sót.
Đây chính là lúc Link value to external file trong SOLIDWORKS phát huy tác dụng.

Tính năng này cho phép liên kết các giá trị kích thước (dimension) của nhiều Part thông qua một file bên ngoài, giúp cập nhật đồng loạt chỉ với một lần chỉnh sửa.

Link Value là gì và dùng khi nào?

Link value to external file cho phép:

• Liên kết Equations của nhiều file Part

• Điều khiển kích thước thông qua một file Notepad (.txt)

• Thay đổi nhanh dimension của nhiều component trong Assembly

• Đảm bảo tính đồng bộ và giảm lỗi thiết kế

Tính năng này đặc biệt hữu ích khi:

• Thiết kế sản phẩm theo series kích thước

• Làm việc với nhiều Part dùng chung thông số

• Cần cập nhật thiết kế nhanh trong giai đoạn chỉnh sửa

Bottom Part:

Thiết lập Link Value cho Bottom Part

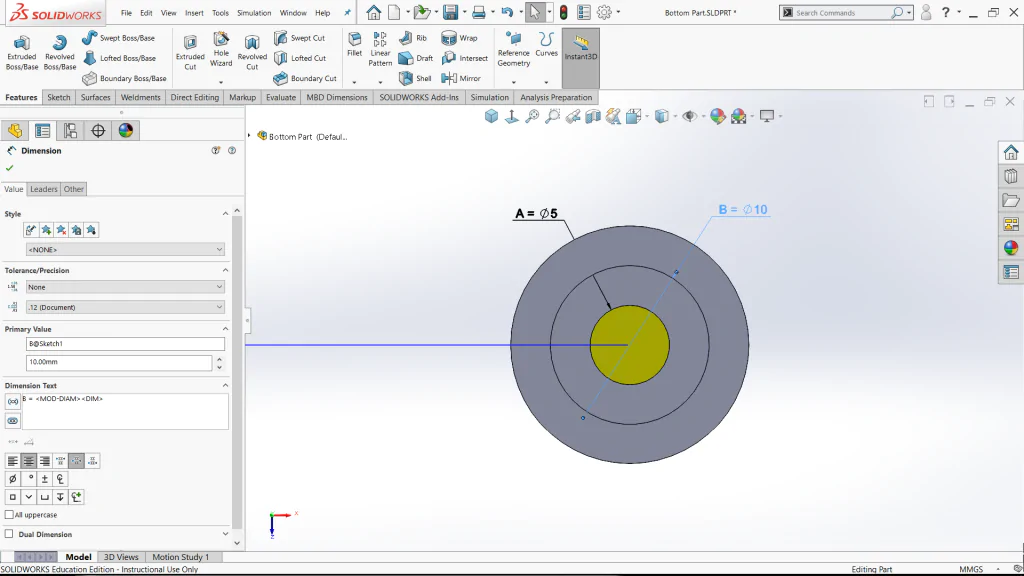

Bước 1: Đặt tên Primary Value cho kích thước

Sau khi tạo Part, đặt tên Primary Value cho hai kích thước trong Sketch:

• A – đường kính trong

• B – đường kính ngoài

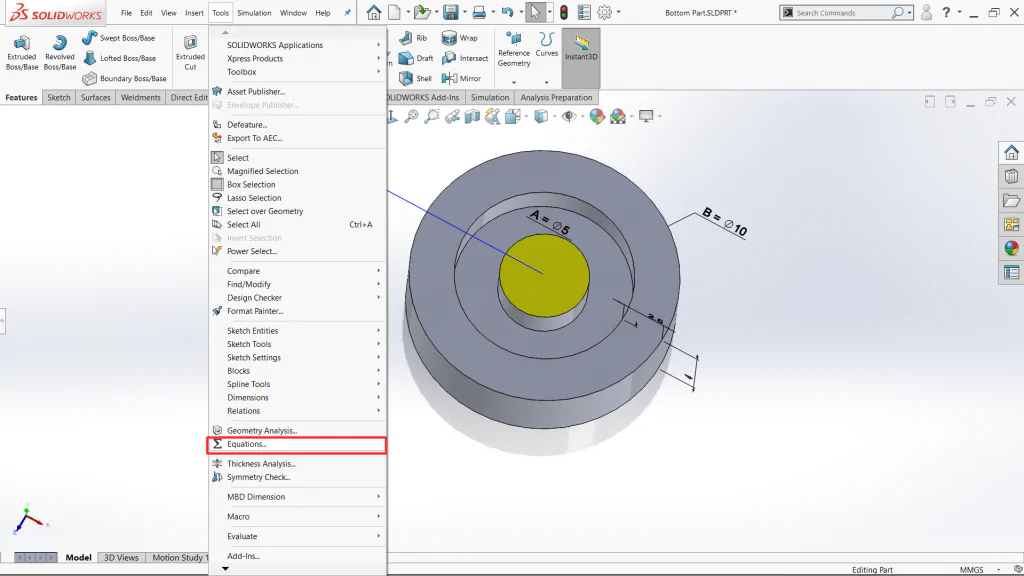

Bước 2: Chọn Tools → Equations…

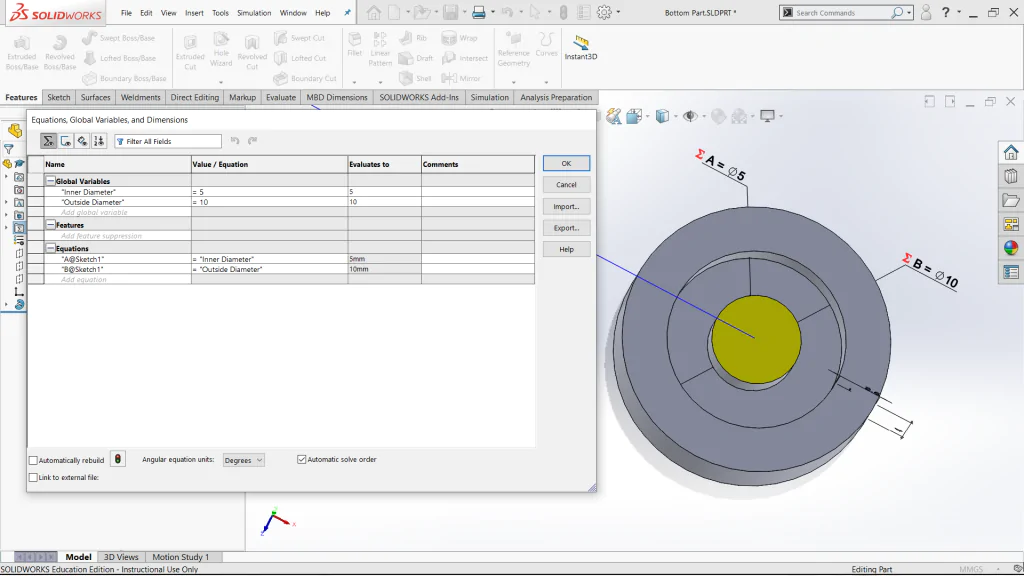

Bước 3: Thiết lập bảng giá trị Equation.

• Global Variables:
  • Inner Diameter = 5
  • Outside Diameter = 10
• Equations:
  • A@Sketch1 = Inner Diameter
  • B@Sketch1 = Outside Diameter

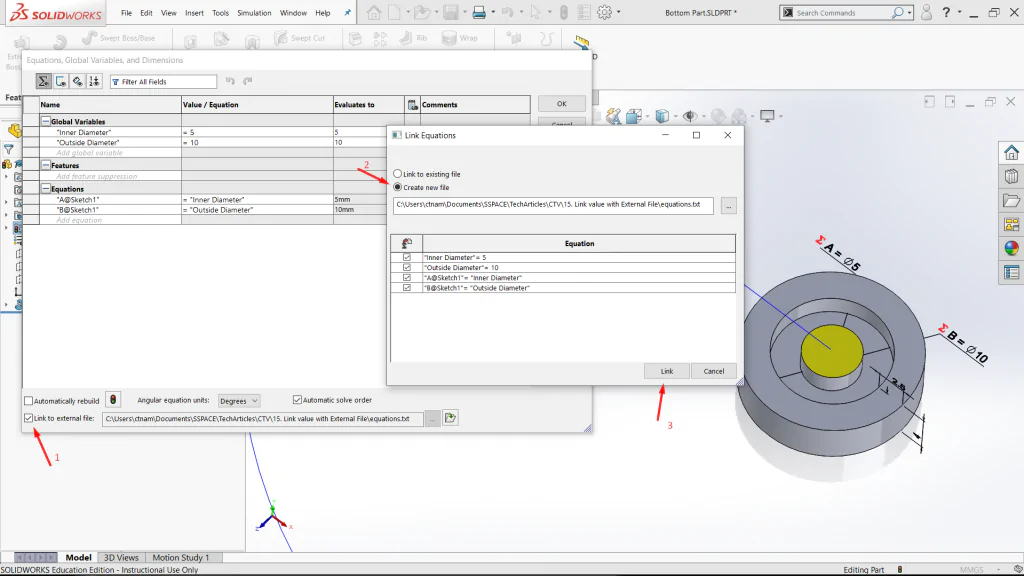

Bước 4: Tick Link to external file → Tick Create new file → Chọn Link.
Hệ thống sẽ tạo ra một file Notepad chứa các thông tin trong hộp thoại Link Equations, được lưu ở cùng thư mục với file Bottom Part.  

Upper Part:

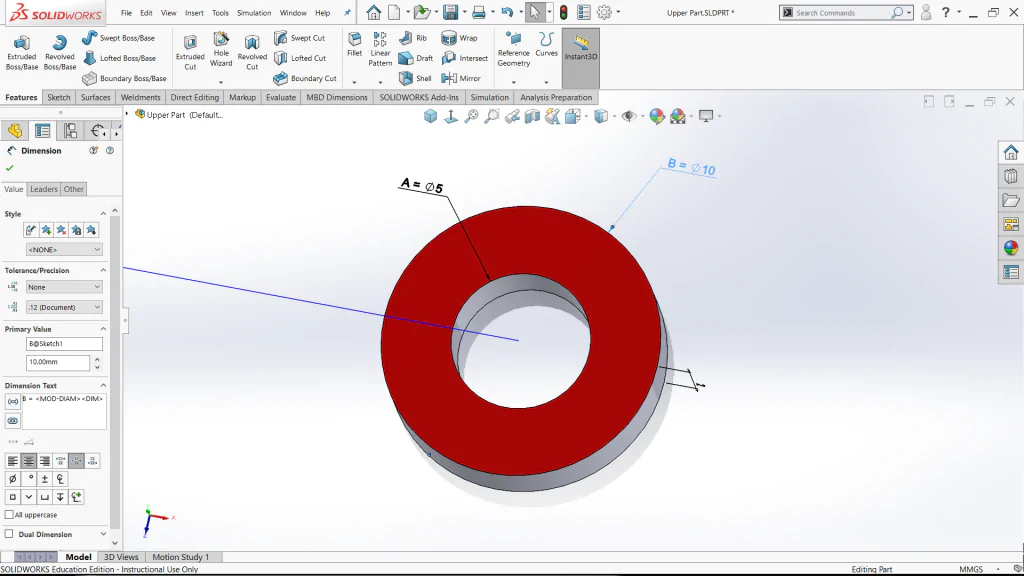

Bước 1: Đặt tên Primary Value là A và B tương tự như Bottom Part.

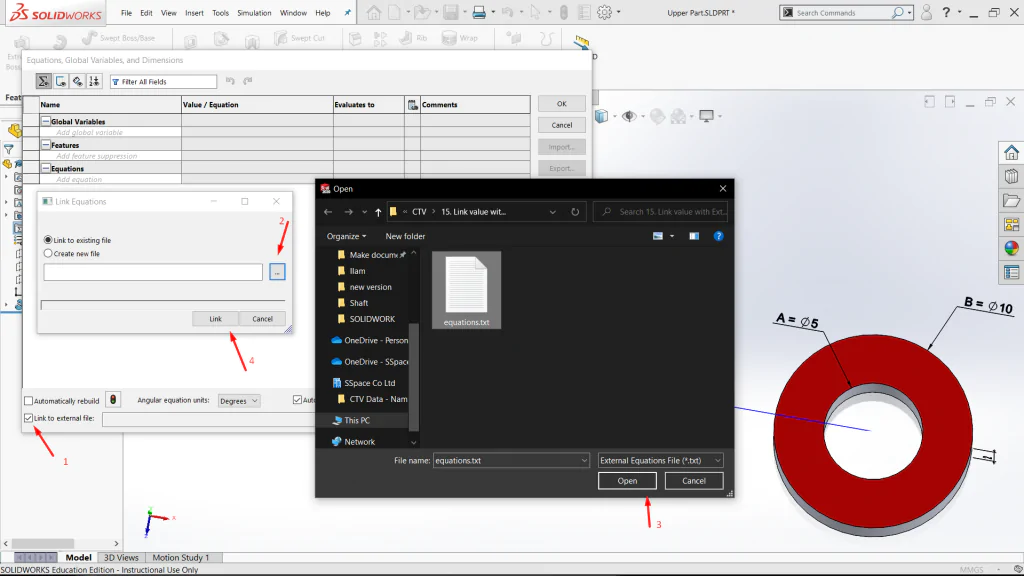

Bước 2: Mở Equations → Tick Link to external file → Chọn biểu tượng …→
Open file equations.txt được lưu trước đó → Chọn Link.

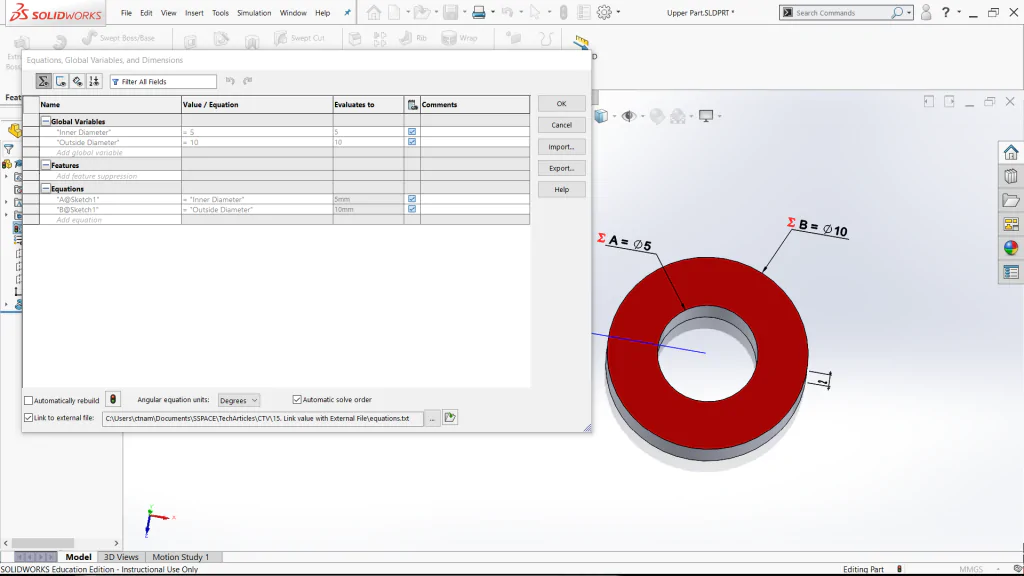

Bảng giá trị Equations sẽ tự động cập nhật các thông số. Như vậy giá trị 2 file Bottom Part và Upper Part đã được liên kết với nhau thông qua file Notepad.

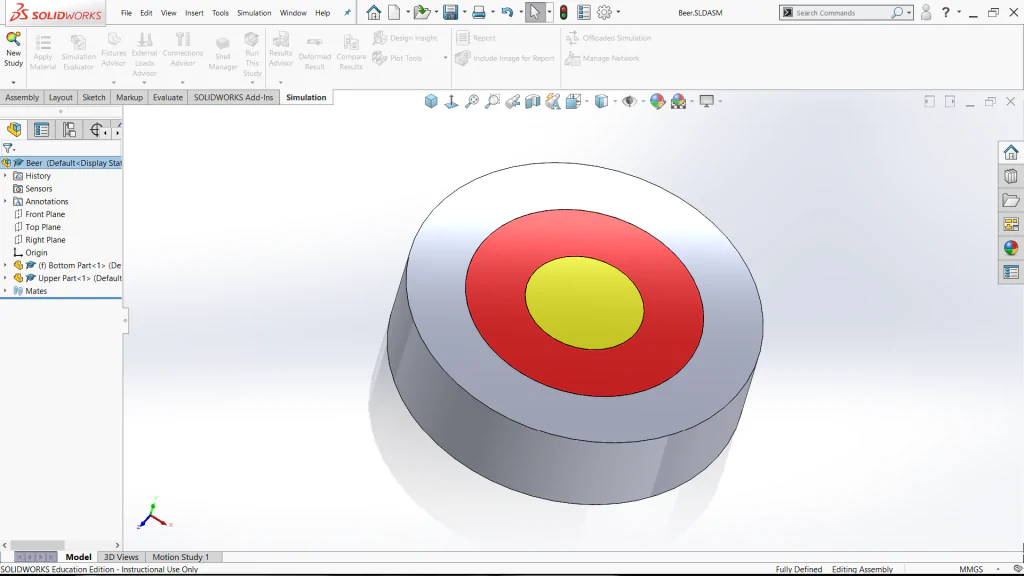

Beer Assembly:

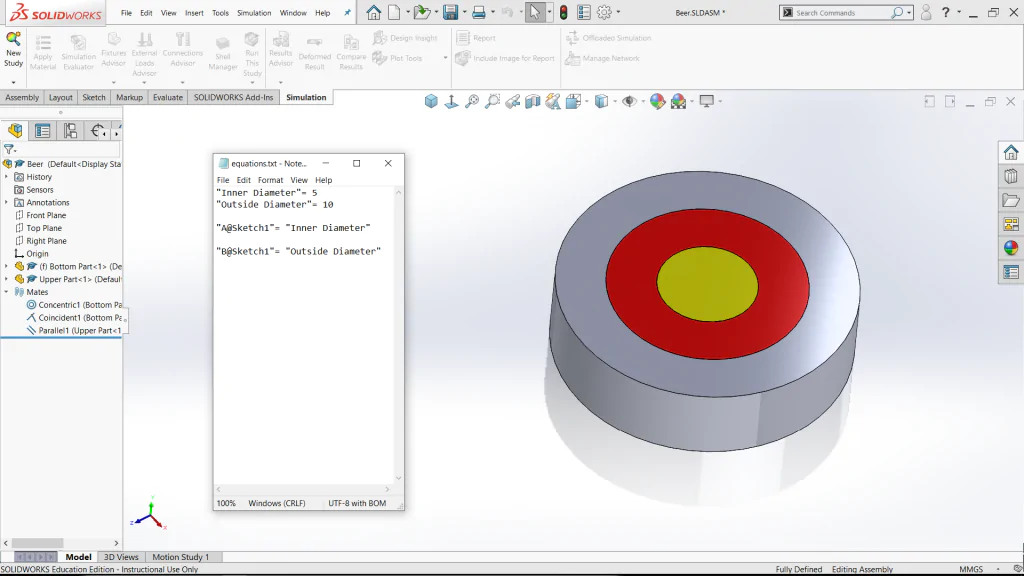

Bước 1: Tạo file Assembly từ 2 file trên và mates chúng với nhau. Với giá trị ban đầu là Inner Diameter = 5 và Outside Diameter = 10.

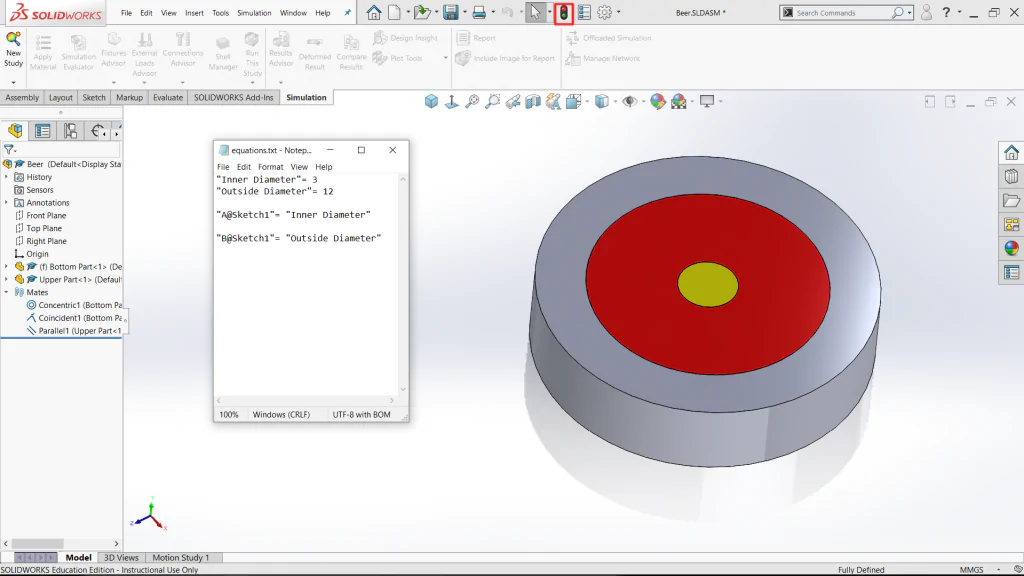

Bước 2: Mở file Notepad và thay đổi giá trị Inner và Outside → Click Rebuilt hoặc tổ hợp Ctrl + B. Các kích thước đã được thiết lập sẽ tự động thay đổi trên cả 2 file như hình bên. Và thế là ta đã hoàn thành cách sử dụng lệnh Link to external để thay đổi kích thước tự động. Để hiểu rõ hơn thao tác thực hiện bạn có thể truy cập vào link sau: ( Link file Video).
